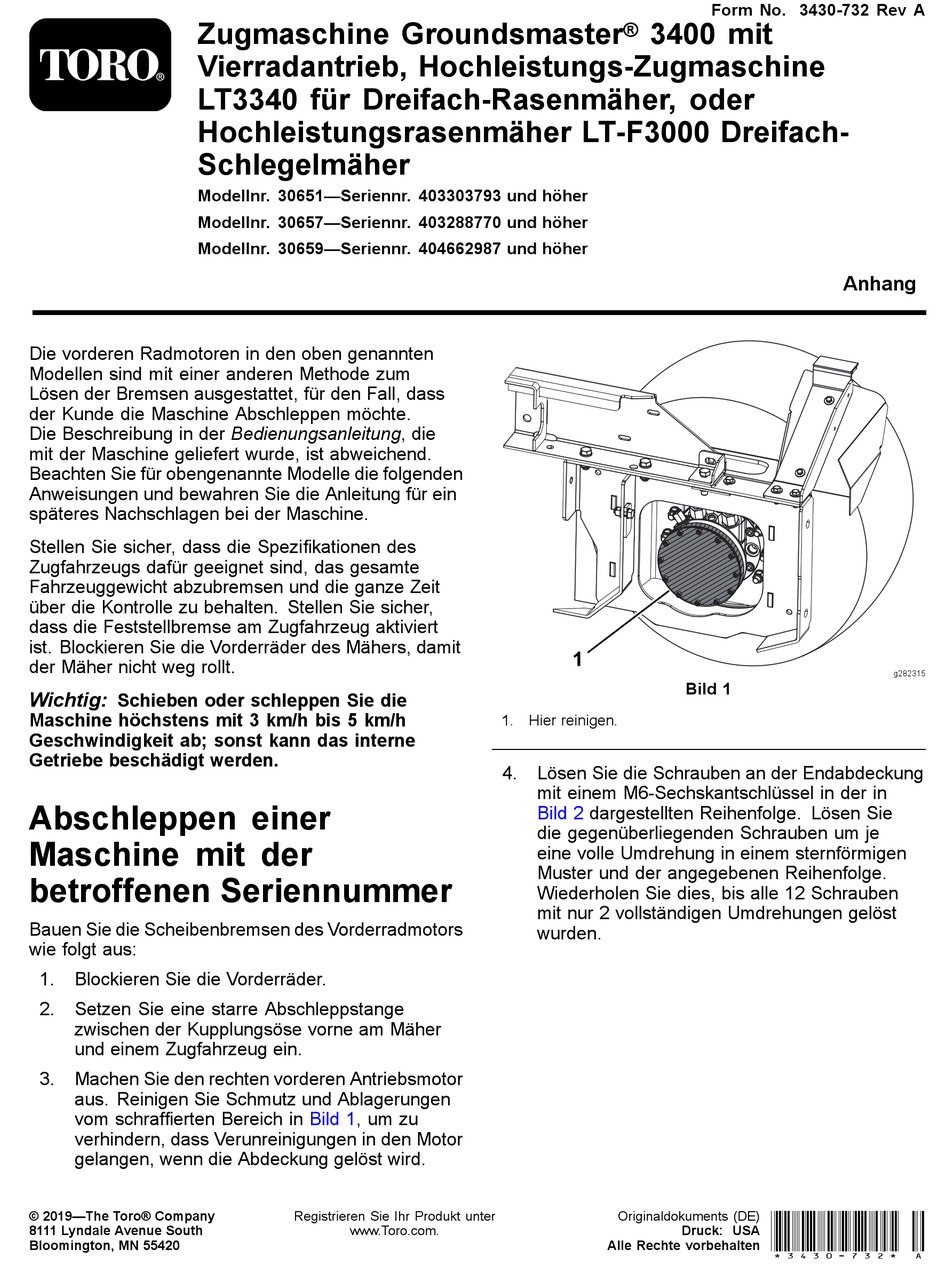

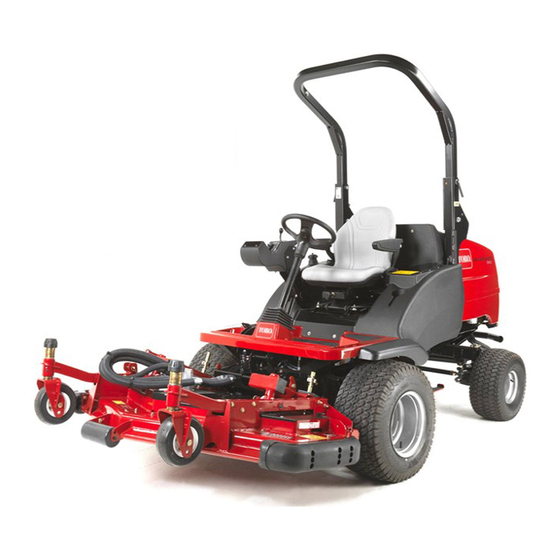

Toro Groundsmaster 3400 Anhang Betriebshandbuch

Zugmaschine Groundsmaster
Vierradantrieb, Hochleistungs-Zugmaschine
LT3340 für Dreifach-Rasenmäher, oder
Hochleistungsrasenmäher LT-F3000 Dreifach-
Schlegelmäher
Modellnr. 30651—Seriennr. 403303793 und höher
Modellnr. 30657—Seriennr. 403288770 und höher
Modellnr. 30659—Seriennr. 404662987 und höher
Die vorderen Radmotoren in den oben genannten
Modellen sind mit einer anderen Methode zum
Lösen der Bremsen ausgestattet, für den Fall, dass
der Kunde die Maschine Abschleppen möchte.
Die Beschreibung in der Bedienungsanleitung, die
mit der Maschine geliefert wurde, ist abweichend.
Beachten Sie für obengenannte Modelle die folgenden
Anweisungen und bewahren Sie die Anleitung für ein
späteres Nachschlagen bei der Maschine.
Stellen Sie sicher, dass die Spezifikationen des
Zugfahrzeugs dafür geeignet sind, das gesamte
Fahrzeuggewicht abzubremsen und die ganze Zeit
über die Kontrolle zu behalten. Stellen Sie sicher,
dass die Feststellbremse am Zugfahrzeug aktiviert
ist. Blockieren Sie die Vorderräder des Mähers, damit
der Mäher nicht weg rollt.
Wichtig:
Schieben oder schleppen Sie die
Maschine höchstens mit 3 km/h bis 5 km/h
Geschwindigkeit ab; sonst kann das interne
Getriebe beschädigt werden.
Abschleppen einer
Maschine mit der
betroffenen Seriennummer
Bauen Sie die Scheibenbremsen des Vorderradmotors
wie folgt aus:
1. Blockieren Sie die Vorderräder.
2. Setzen Sie eine starre Abschleppstange
zwischen der Kupplungsöse vorne am Mäher
und einem Zugfahrzeug ein.
3. Machen Sie den rechten vorderen Antriebsmotor
aus. Reinigen Sie Schmutz und Ablagerungen
vom schraffierten Bereich in
verhindern, dass Verunreinigungen in den Motor
gelangen, wenn die Abdeckung gelöst wird.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Bild 1, um zu
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 3400 mit
1. Hier reinigen.
4. Lösen Sie die Schrauben an der Endabdeckung
mit einem M6-Sechskantschlüssel in der in
Bild 2 dargestellten Reihenfolge. Lösen Sie
die gegenüberliegenden Schrauben um je
eine volle Umdrehung in einem sternförmigen
Muster und der angegebenen Reihenfolge.
Wiederholen Sie dies, bis alle 12 Schrauben
mit nur 2 vollständigen Umdrehungen gelöst
wurden.
Alle Rechte vorbehalten *3430-732* A Originaldokuments (DE)
Druck: USA
Form No. 3430-732 Rev A
Anhang
Bild 1
g282315
