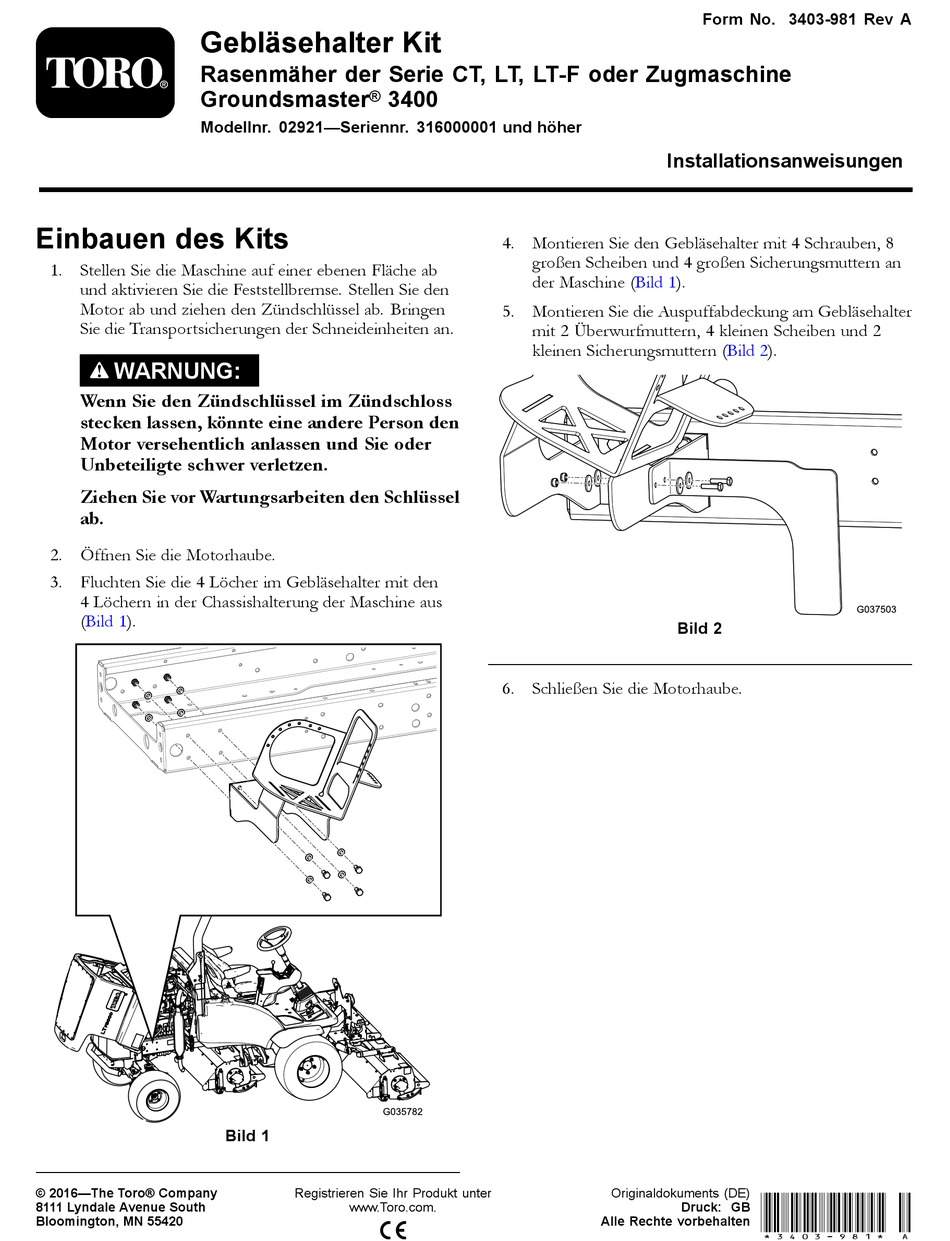

Toro CT Serie Installationsanweisungen

Gebläsehalter Kit
Rasenmäher der Serie CT, LT, LT-F oder Zugmaschine
Groundsmaster
Modellnr. 02921—Seriennr. 316000001 und höher
Einbauen des Kits
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und aktivieren Sie die Feststellbremse. Stellen Sie den
Motor ab und ziehen den Zündschlüssel ab. Bringen
Sie die Transportsicherungen der Schneideinheiten an.
WARNUNG:
Wenn Sie den Zündschlüssel im Zündschloss
stecken lassen, könnte eine andere Person den
Motor versehentlich anlassen und Sie oder
Unbeteiligte schwer verletzen.
Ziehen Sie vor Wartungsarbeiten den Schlüssel
ab.
2. Öffnen Sie die Motorhaube.
3. Fluchten Sie die 4 Löcher im Gebläsehalter mit den
4 Löchern in der Chassishalterung der Maschine aus
(Bild 1).
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
® 3400
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
4. Montieren Sie den Gebläsehalter mit 4 Schrauben, 8
großen Scheiben und 4 großen Sicherungsmuttern an
der Maschine (Bild 1).
5. Montieren Sie die Auspuffabdeckung am Gebläsehalter
mit 2 Überwurfmuttern, 4 kleinen Scheiben und 2
kleinen Sicherungsmuttern
Bild 2
6. Schließen Sie die Motorhaube.
Originaldokuments (DE)
Alle Rechte vorbehalten *3403-981* A
Druck: GB
Form No. 3403-981 Rev A
(Bild 2).
