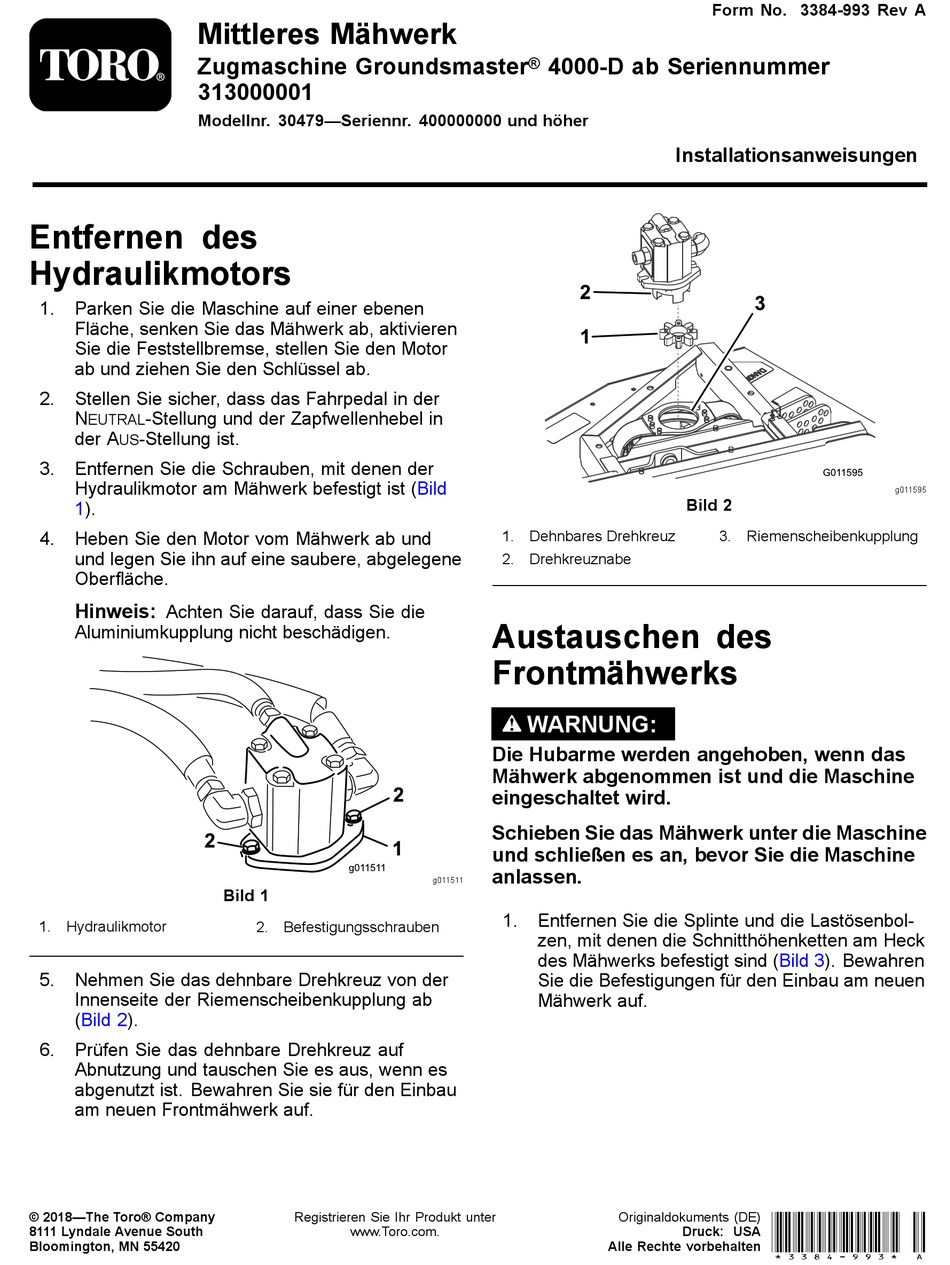

Toro 30479 Installationsanweisungen

Mittleres Mähwerk
Zugmaschine Groundsmaster
313000001
Modellnr. 30479—Seriennr. 400000000 und höher
Entfernen des
Hydraulikmotors
1. Parken Sie die Maschine auf einer ebenen
Fläche, senken Sie das Mähwerk ab, aktivieren
Sie die Feststellbremse, stellen Sie den Motor
ab und ziehen Sie den Schlüssel ab.
2. Stellen Sie sicher, dass das Fahrpedal in der
N -Stellung und der Zapfwellenhebel in
EUTRAL
der A -Stellung ist.
US
3. Entfernen Sie die Schrauben, mit denen der
Hydraulikmotor am Mähwerk befestigt ist
1).
4. Heben Sie den Motor vom Mähwerk ab und
und legen Sie ihn auf eine saubere, abgelegene
Oberfläche.
Hinweis:
Achten Sie darauf, dass Sie die
Aluminiumkupplung nicht beschädigen.
1. Hydraulikmotor
5. Nehmen Sie das dehnbare Drehkreuz von der
Innenseite der Riemenscheibenkupplung ab
(Bild 2).
6. Prüfen Sie das dehnbare Drehkreuz auf
Abnutzung und tauschen Sie es aus, wenn es
abgenutzt ist. Bewahren Sie sie für den Einbau
am neuen Frontmähwerk auf.
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Bild 1
2. Befestigungsschrauben
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 4000-D ab Seriennummer
(Bild
1. Dehnbares Drehkreuz
2. Drehkreuznabe
Austauschen des
Frontmähwerks
WARNUNG:
Die Hubarme werden angehoben, wenn das
Mähwerk abgenommen ist und die Maschine
eingeschaltet wird.
Schieben Sie das Mähwerk unter die Maschine
und schließen es an, bevor Sie die Maschine
anlassen.
g011511
1. Entfernen Sie die Splinte und die Lastösenbol-
zen, mit denen die Schnitthöhenketten am Heck
des Mähwerks befestigt sind
Sie die Befestigungen für den Einbau am neuen
Mähwerk auf.
Form No. 3384-993 Rev A
Installationsanweisungen
Bild 2
3. Riemenscheibenkupplung
(Bild
Alle Rechte vorbehalten *3384-993* A Originaldokuments (DE)
Druck: USA
g011595
3). Bewahren
