Inhaltszusammenfassung für Toro Sand Pro 3040

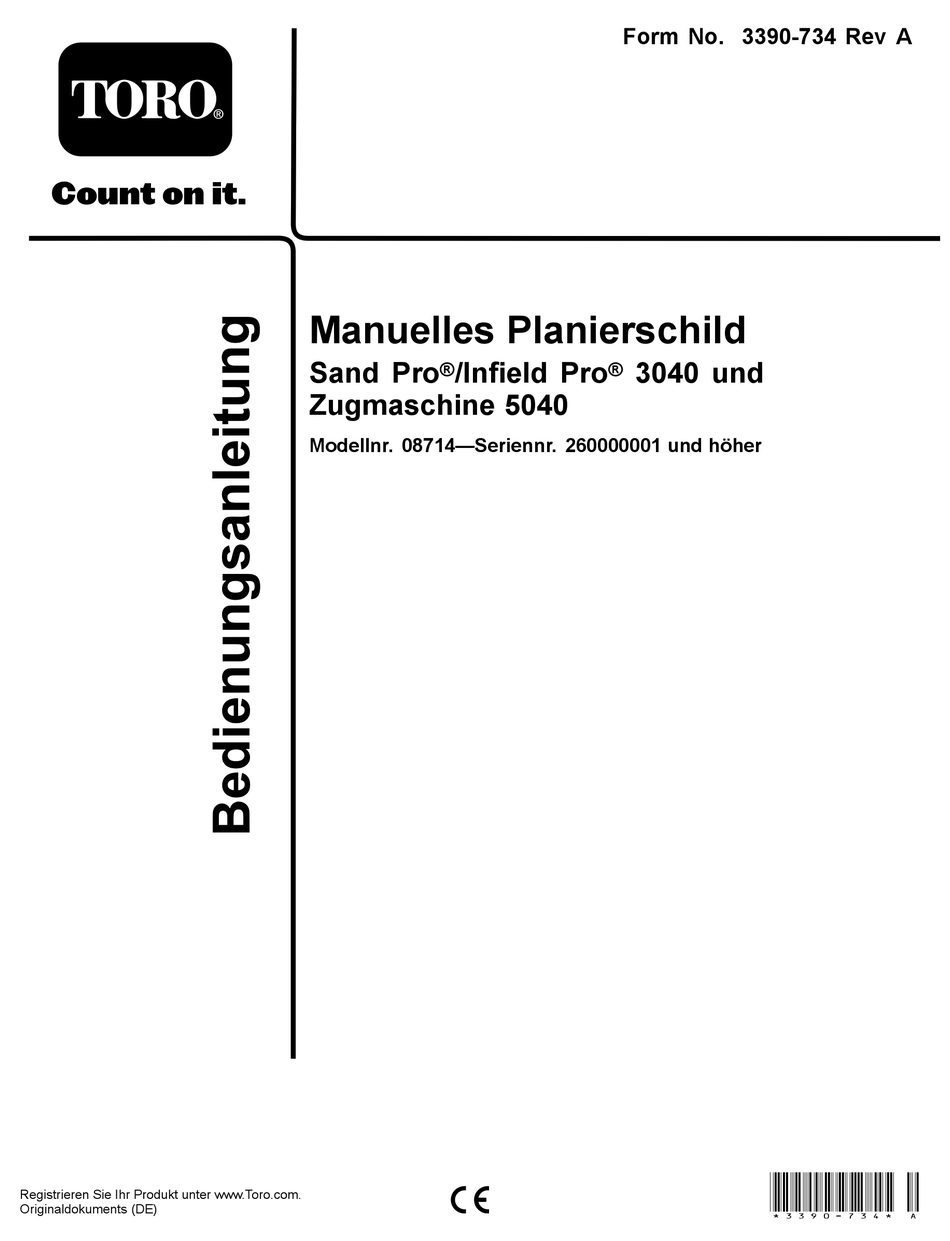

  • Seite 1 Form No. 3390-734 Rev A Manuelles Planierschild Sand Pro ® /Infield Pro ® 3040 und Zugmaschine 5040 Modellnr. 08714—Seriennr. 260000001 und höher *3390-734* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
  • Seite 2 Sie können Toro direkt unter www.Toro.com hinsichtlich Produkt- und Zubehörinformationen, Standorten von Vertragshändlern oder Registrierung des Produkts kontaktieren. Wenden Sie sich an Ihren Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder zusätzliche Informationen benötigen. Halten Sie hierfür die Modell- und Seriennummern Ihres Produkts griffbereit.
  • Seite 3 Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. 93-9879 1. Gefahr gespeicherter Energie: Lesen Sie die Bedienungsanleitung.
  • Seite 4 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Befestigungshalterung Schraube (1/2" x 3-1/2") Montieren der Befestigungshalterungen. Sicherungsmutter (1/2") Feststellpedal Büchsenplatte Schlossschraube (5/16" x 3/4") Sicherungsmutter (5/16") Zugfeder Installieren des Feststellpedals.
  • Seite 5 Verfahren Hinweis: Stellen Sie sicher, dass der Druck in den Vorder- und Hinterreifen zwischen 0,28 und 0,41 bar liegt. 1. Bocken Sie das Heck der Maschine auf und nehmen Sie Montieren der Befestigungs- die Hinterreifen ab. halterungen Hinweis: Stellen Sie die Blöcke unter die Befestigungen des Hinterradmotors.
  • Seite 6 Verfahren 1. Montieren Sie die Büchsenplatte mit zwei Schlossschrauben (5/16" x 3/4") und Sicherungsmuttern (5/16") innen an der linken Installieren des Fußplattform, siehe Bild 2. Stecken Sie den großen Bolzen des Feststellpedals Feststellpedals durch das Loch in der linken Fußplattform und durch die Büchsenplatte (Bild Für diesen Arbeitsschritt erforderliche...
  • Seite 7 Verfahren 1. Positionieren Sie die Hubarme so, dass das Befestigungsloch an jeder Hubarmhalterung mit den Löchern in den Befestigungshalterungen ausgefluchtet Montieren der Hubarme (Bild 2. Befestigen Sie den rechten Hubarm mit einem Lastösenbolzen und einem Splint an der Für diesen Arbeitsschritt erforderliche Befestigungshalterung (Bild Teile:...
  • Seite 8 Verfahren Hinweis: Sie können auch ein 152 cm großes Planierschild kaufen. Das Planierschild wird genauso wie das 102 cm große Planierschild montiert. Montieren des Planierschilds 1. Befestigen Sie eine Stützplatte an jeder inneren Befestigungsnase am Planierschild. Für diesen Arbeitsschritt erforderliche Hinweis: Positionieren Sie die Verstärkungsplatten Teile: wie in...
  • Seite 9 Bild 5 1. Hubarme 4. Innere Befestigungslasche (2) 2. Verstärkungsplatte 5. Befestigungshalterung des Planierschildes 3. Planierschild Hinweis: Positionieren Sie das Pedal wie in Bild 6 abgebildet. Befestigen des Hubarmpedals Für diesen Arbeitsschritt erforderliche Teile: Hubarmpedal Schraube (3/8" x 3") Sicherungsmutter (3/8") Federhalterung Bild 6 Schraube (3/8"...
  • Seite 10 3. Befestigen Sie eine Federhalterung in den offenen Befestigungslöchern des Anbauvorrichtungsrohr mit einer Schraube (3/8" x 2-3/4") und einer Sicherungsmutter (3/8") an jeder Anbauvorrichtungsrohrhalterung bzw. jedem Einstellen der Federspannung vertikalen Rahmenrohr. Hinweis: Positionieren Sie die Federhalterungen wie Keine Teile werden benötigt Bild 7 dargestellt.
  • Seite 11 Betrieb Verwenden des Planierschilds Ziehen Sie den Griff zurück, um das Planierschild anzuheben und in der Transportstellung zu arretieren. Treten Sie das Feststellpedal durch, um das Planierschild in die Betriebsstellung zu lösen. Sie können mit dem Planierschild Sand und Erde schieben oder ziehen.
  • Seite 12 Hinweise:...
  • Seite 13 Hinweise:...
  • Seite 14 Hinweise:...
  • Seite 15 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
  • Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro-Distributor wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
