Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)

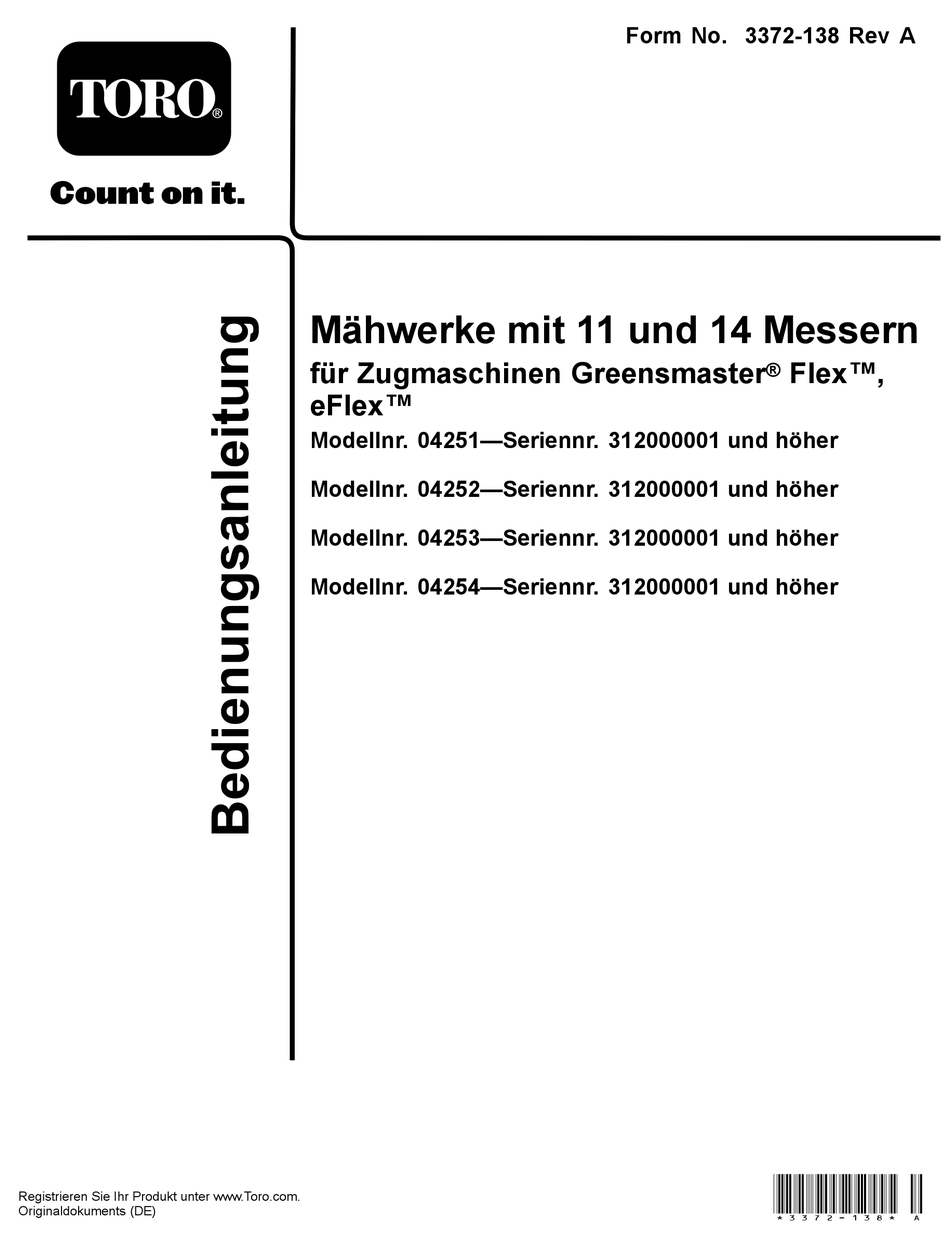

Mähwerke mit 11 und 14 Messern
für Zugmaschinen Greensmaster
eFlex™
Modellnr. 04251—Seriennr. 312000001 und höher
Modellnr. 04252—Seriennr. 312000001 und höher
Modellnr. 04253—Seriennr. 312000001 und höher
Modellnr. 04254—Seriennr. 312000001 und höher
Form No. 3372-138 Rev A
®
Flex™,
*3372-138* A
Werbung
Verwandte Anleitungen für Toro Greensmaster eFlex
Inhaltszusammenfassung für Toro Greensmaster eFlex
- Seite 1 Mähwerke mit 11 und 14 Messern für Zugmaschinen Greensmaster ® Flex™, eFlex™ Modellnr. 04251—Seriennr. 312000001 und höher Modellnr. 04252—Seriennr. 312000001 und höher Modellnr. 04253—Seriennr. 312000001 und höher Modellnr. 04254—Seriennr. 312000001 und höher *3372-138* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Sie können Toro direkt unter www.Toro.com hinsichtlich Produkt- und Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts kontaktieren. Inhalt Wenden Sie sich an den Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Einführung ..............2 Originalersatzteile oder weitere Informationen benötigen.
- Seite 3 Muttern und Schrauben fest, um den sicheren • Kaufen Sie nur Originalersatzteile und -zubehör von Betriebszustand des Mähwerks sicherzustellen. Toro, um eine optimale Leistung und Sicherheit zu • Tragen Sie immer festes Schuhwerk. Bedienen Sie gewährleisten, damit das Gerät von Toro auch ein die Mähwerke nie, wenn Sie Sandalen, Tennis- und...
- Seite 4 121–4650...
- Seite 5 Einrichtung Medien und zusätzliche Artikel Beschreibung Menge Verwendung Bedienungsanleitung Vor dem Einbau und der Verwendung des Mähwerks lesen Ersatzteilkatalog Ermitteln der Ersatzteilnummern Konformitätsbescheinigung Als Bezug aufbewahren Zielplatte Bei Verwendung einer eFlex-Zugmaschine befestigen. Einbauen der Frontrolle Keine Teile werden benötigt Verfahren Das Mähwerk wird ohne vordere Rolle geliefert.
- Seite 6 Schneiden erforderlichen scharfen Kanten g014595 zu erhalten (weitere Informationen finden Sie in der Bild 4 Toro Bedienungsanleitung für das Schärfen der Spindeln). 1. Einstellschraube des Untermesserträgers 2. Kippen Sie das Mähwerk nach hinten, um das Untermesser und die Spindel zugänglich zu machen.
- Seite 7 Bild 7 g016944 1. Montageflansch der 3. Rollenhalterung Seitenplatte Bild 8 2. Distanzstück 1. Befestigungsschrauben der Seitenplatte Stellen Sie die hintere Rolle folgendermaßen ein: Wichtig: Wenn Sie das Mähwerk kippen müssen, 1. Heben Sie das Heck des Mähwerks an und stellen Sie um das Untermesser bzw.
- Seite 8 Edgemax 115-1881 (2100) 3,1 - 12,7 mm Tournament 117-1532 (1800) (optional) Micro-Cut 93-4262 (2100) 1,5 - 4,7 mm (optional) 98-7261 (1800) Tournament 93-4263 (2100) 3,1 - 12,7 mm (optional) 98-7260 (1800) Extended 108-4303 (2100) 1,5 - 4,7 mm Micro-Cut 110-2300 (1800) Bild 10 (optional) 1.
- Seite 9 1. Lockern Sie die Schrauben, mit denen die obere Leiste am Mähwerk befestigt ist (Bild 12). g014643 Bild 12 1. Schnittleiste 2. Führen Sie eine 1,5 mm Fühlerlehre zwischen Spindeloberseite und Leiste ein und ziehen Sie die Schrauben an. Achten Sie darauf, dass die Leiste und Spindel über die gesamte Spindellänge den gleichen Abstand voneinander haben.
- Seite 10 11 Messer: 30,8 kg; 14 Messer: 32,2 kg Anbaugeräte/Zubehör Ein Sortiment an Originalanbaugeräten und –zubehör von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie an den offiziellen Servicehändler oder Vertragshändler oder gehen Sie zu www.Toro.com für eine Liste der zugelassenen Anbaugeräte und des zugelassenen...
- Seite 11 Diese Kontrolle ist auch bei akzeptabler Das Mähwerk hat sechs Schnitthöhen, die dem Mähqualität erforderlich. Grünflächenzustand angepasst werden können. Toro 1. Senken Sie die Schneideinheiten auf eine harte Fläche empfiehlt, dass Sie mit der höchsten Schnitthöhe anfangen, ab, stellen Sie den Motor ab und ziehen Sie den dann das Mähwerk testen und die Schnitthöhe einstellen, um...
- Seite 12 3. Lösen Sie die Befestigungsmutter des Lagergehäuses 8. Nehmen Sie jede Riemenscheibe ab. (Bild 14). 9. Setzen Sie jede Riemenscheibe in die neue Konfiguration, wie auf dem Aufkleber angegeben (Bild 15). Stellen Sie sicher, dass die Stellschrauben an jeder Riemenscheibe mit dem Schlüssel und dem flachen Bereich an der Welle ausgefluchtet sind.
- Seite 13 Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Warten des Untermesserträ- gers Bild 17 Entfernen des Untermesserträgers 1. Schraube des 2. Sicherungsmutter 1. Drehen Sie die Einstellschraube des Untermesserträgers Untermesserträgers nach links, um den Abstand zwischen Untermesser und Spindel zu vergrößern (Bild 16).
- Seite 14 Umdrehung heraus (Bild 19). des Mähwerks. Hinweis: Weitere Anleitungen und Verfahren zum Läppen finden Sie im Toro Handbuch Läppen von Spindel und Sichelmähern, Form No. 90300PT. Hinweis: Um eine noch bessere Schnittkante zu erzielen, feilen Sie nach dem Läppen die Vorderseite des Untermessers.
- Seite 15 Hinweise:...
- Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händler zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
