Toro 04251 Bedienungsanleitung
Mit 11 und 14 messern
Vorschau ausblenden
Andere Handbücher für 04251:
- Bedienungsanleitung (20 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Mähwerk mit 11 und 14 Messern
Zugmaschine Greensmaster
1800, 2100
Modellnr. 04251—Seriennr. 315000001 und höher
Modellnr. 04252—Seriennr. 315000001 und höher
Modellnr. 04253—Seriennr. 315000001 und höher
Modellnr. 04254—Seriennr. 315000001 und höher
Form No. 3389-171 Rev C
®
Flex
™
, eFlex
®
*3389-171* C
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro 04251
Inhaltszusammenfassung für Toro 04251

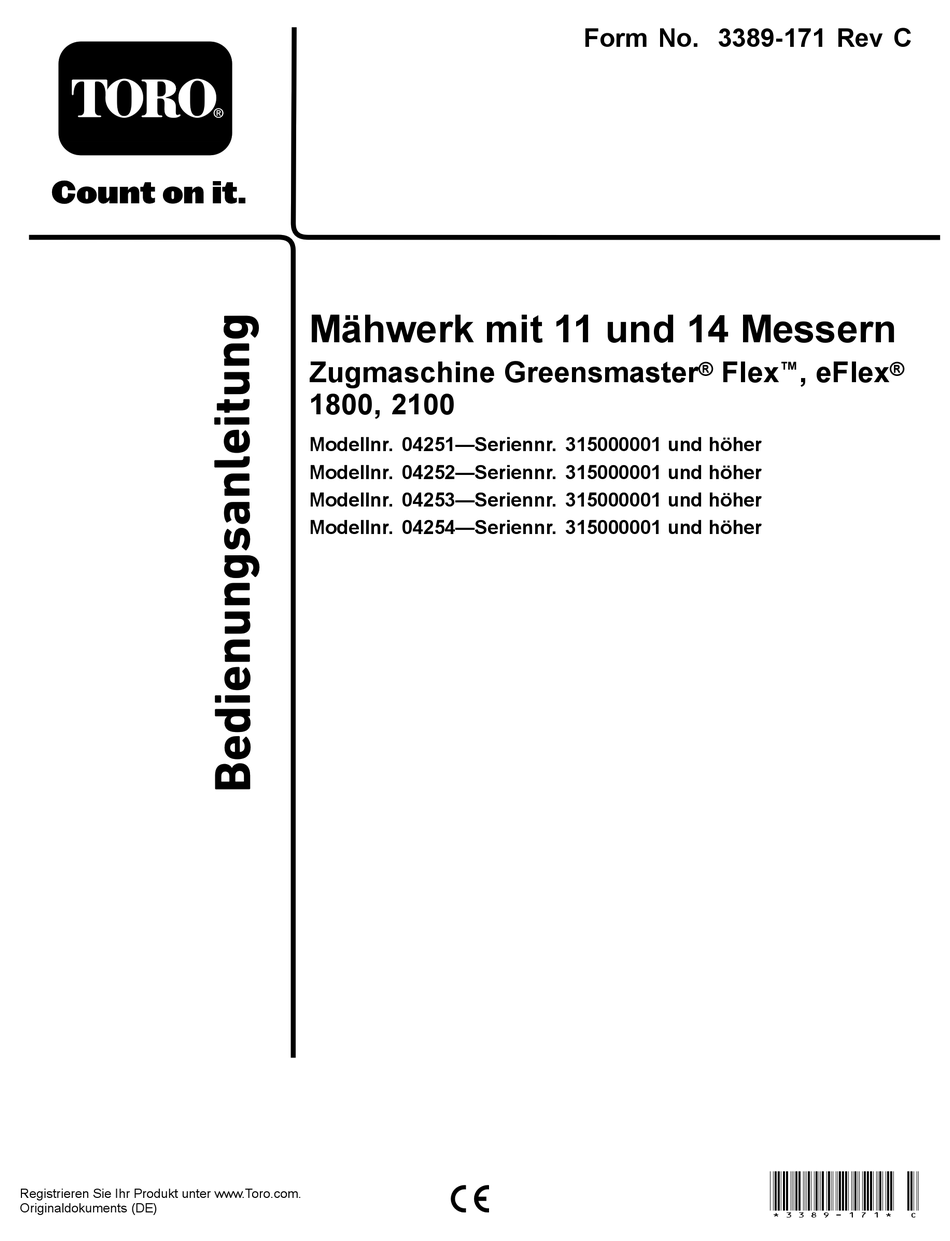

- Seite 1 Zugmaschine Greensmaster ® Flex ™ , eFlex ® 1800, 2100 Modellnr. 04251—Seriennr. 315000001 und höher Modellnr. 04252—Seriennr. 315000001 und höher Modellnr. 04253—Seriennr. 315000001 und höher Modellnr. 04254—Seriennr. 315000001 und höher *3389-171* C Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
Produkten und Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler oder zur Registrierung des Inhalt Produktes direkt an Toro unter www.Toro.com. Wenden Sie sich an den Toro Vertragshändler Sicherheit ..............3 oder Kundendienst, wenn Sie eine Serviceleistung, Sicherheits- und Bedienungsschilder ....3 Toro Originalersatzteile oder weitere Informationen Einrichtung .............. -
Seite 3: Sicherheit
Setzen Sie die Maschine nur ein, wenn einlagern. alle Schutzvorrichtungen und andere • Wenn größere Reparaturen anfallen oder Sie Sicherheitsvorrichtungen montiert und Hilfe benötigen, sollten Sie sich an einen Toro funktionsfähig sind. Vertragshändler wenden. • Tragen Sie geeignete Kleidung, u. a. einen •... -
Seite 4: Einrichtung
Einrichtung Medien und zusätzliche Artikel Beschreibung Menge Verwendung Lesen Sie sie vor dem Einbau und der Verwendung des Bedienungsanleitung Mähwerks. Ersatzteilkatalog Ermitteln der Ersatzteilnummern. Konformitätsbescheinigung Bewahren Sie sie als Bezug auf. Zielplatte Befestigen Sie sie, wenn Sie eine eFlex-Zugmaschine verwenden. Gewichtsstange Einbauen der Frontrolle Keine Teile werden benötigt... -
Seite 5: Einstellen Der Heckrolle
Stellen Sie das Mähwerk auf eine flache und Wiederholen Sie die Schritte und 6, bis ein ebene Fläche. leichter Druck an den Kontaktstellen an der linken und rechten Seite des Mähwerks besteht. Kippen Sie das Mähwerk, um das Untermesser Drehen Sie die Einstellschraube jedes und die Spindel zugänglich zu machen. - Seite 6 die Einstellungen für den Schnitthöhenbereich Muttern wieder an der Unterseite des zwischen 1,5 mm und 6,0 mm liegen, wie in Bild Montageflansch. abgebildet. Prüfen Sie den richtigen Kontakt zwischen Untermesser und Spindel. Kippen Sie die Maschine, um an die Front- und Heckrolle und das Untermesser zu gelangen.
-
Seite 7: Einstellen Der Schnitthöhe
Einstellen der Schnitthöhe Keine Teile werden benötigt Verfahren Hinweis: Dieses Mähwerk hat in der Grundausstattung ein Edgemax Micro-Cut- Untermesser und einen normalen Untermesserträger. Die effektive Schnitthöhe hängt von vorherigen Mähwerkkonfigurationen und Rasenbedingungen ab (d. h. Rollentyp, Abstand von Untermesser zur Mitte, g014407 Bild 9 weiche oder feste Grüns und saisonale Bedingungen). -
Seite 8: Einstellen Der Schnittleiste
Einstellen der Schnittleiste Keine Teile werden benötigt Verfahren g016945 Bild 11 Stellen Sie die Schnittleiste so ein, dass Schnittgut 1. Messlehre sauber aus dem Spindelbereich ausgeworfen wird. Lockern Sie die Schrauben, mit denen die obere Drehen Sie die Einstellschraube, bis die Rolle Leiste an der Schneideinheit befestigt ist (Bild vorne die Messlehre berührt. -
Seite 9: Vorbereiten Des Mähwerks Für Eine Eflex-Maschine
Vorbereiten des Mähwerks für eine eFlex-Maschine Für diesen Arbeitsschritt erforderliche Teile: Zielplatte Gewichtsstange (wird mit Zugmaschine geliefert) Bundkopfschraube (wird mit Zugmaschine geliefert) Einbauen der Zielplatte • Wenn Sie das Mähwerk an einer eFlex- Zugmaschine verwenden, befestigen Sie die mitgelieferte Zielplatte und stellen Sie g017294 die Maschinensensoren ein, wie in der Bild 13... -
Seite 10: Anbringen Der Steckmutter (Nur Ce)
Anbringen der Steckmutter (nur CE) Für diesen Arbeitsschritt erforderliche Teile: Steckmutter Verfahren Lösen Sie den Bundbolzen, mit dem die g026124 Bild 15 Riemenabdeckung befestigt ist, und nehmen Sie die Riemenabdeckung ab. 1. Bundkopfschraube 2. Stützstange Schieben Sie die Steckmutter auf die Schraube der Riemenabdeckung (Bild 16). -
Seite 11: Produktübersicht
11 Messer: 30,8 kg; 14 Messer: 32,2 kg Anbaugeräte, Zubehör Ein Sortiment an Originalanbaugeräten und -zubehör von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an einen offiziellen Vertragshändler... -
Seite 12: Betrieb
Schnitt erforderlichen scharfen Kanten zu erhalten • Maschinen mit Benzinmotor: Stellen Sie den (weitere Angaben finden Sie in der Toro Motor ab und ziehen den Zündkerzenstecker Anleitung zum Schärfen von Spindel- und Sichelmähern, Formularnummer 09168SL). -
Seite 13: Einstellen Des Untermessers Nach Dem Schleifen, Läppen Und Ausbauen
Hinweis: Wenn die Spindelmesser nächstgelegene Messer die Untermesserkante weiter gegen das Untermesser laufen, zwischen den Köpfen der ersten und zweiten bildet sich über die gesamte Länge des Schraube überquert. Untermessers ein leichter Grat an der vorderen Wiederholen Sie die Schritte an der linken Schnittkantenfläche. - Seite 14 Stellen Sie den Schnitt anfänglich auf die Schnitthöhe Drehen Sie das Lagergehäuse mit einem ein; testen Sie dann das Mähwerk und stellen den 16-mm-Schraubenschlüssel, um sicherzustellen, Schnitt ein, um das gewünschte Schnittbild zu dass es Freilauf hat. erhalten. Nehmen Sie den Riemen ab (Bild 20).
-
Seite 15: Wartung
Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Warten des Untermesser- trägers g014409 Bild 23 Entfernen des Untermesserträgers 1. Schraube des 2. Sicherungsmutter Drehen Sie die Einstellschraube des Untermesserträgers Untermesserträgers nach links, um den Abstand zwischen Untermesser und Spindel zu Nehmen Sie jede Schraube des vergrößern... -
Seite 16: Läppen Der Spindel
Sie hierfür einen Sechskantschlüssel (0,5") auf die Spindelscheibenausgabewelle an der linken Seite des Mähwerks. Hinweis: Weitere Anleitungen und Schritte zum Läppen finden Sie in der Toro Anleitung zum Schärfen von Spindeln und Sichelmähern (Formularnummer 80-300PT). Hinweis: Um eine noch bessere Schnittkante zu erzielen, feilen Sie nach dem Läppen die... - Seite 17 Hinweise:...
- Seite 18 Hinweise:...
-
Seite 19: Einbauerklärung
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann. - Seite 20 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
