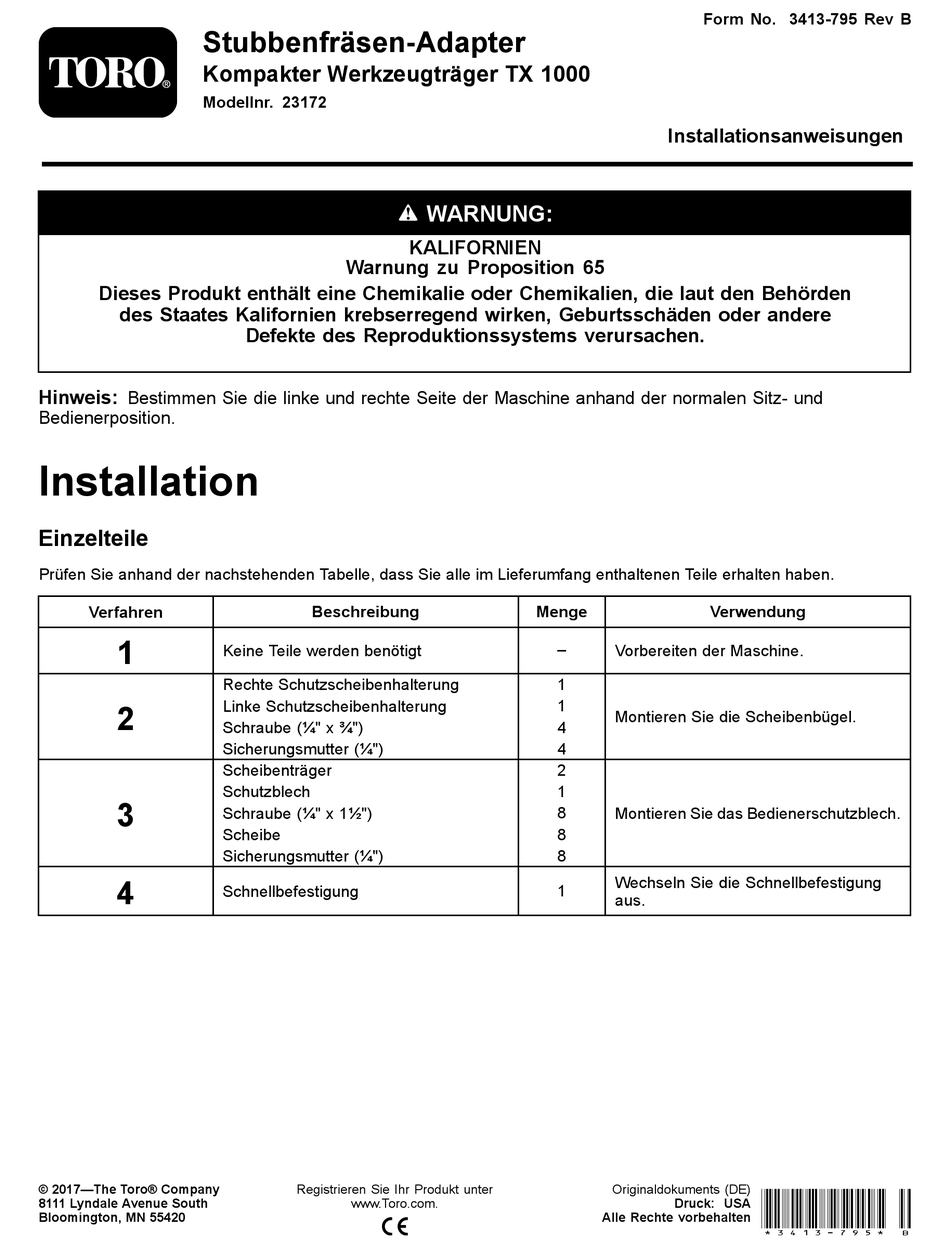

Stubbenfräsen-Adapter
Kompakter Werkzeugträger TX 1000
Modellnr. 23172
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und
Bedienerposition.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Warnung zu Proposition 65
Defekte des Reproduktionssystems verursachen.
Beschreibung
Keine Teile werden benötigt
Rechte Schutzscheibenhalterung
Linke Schutzscheibenhalterung
Schraube (¼" x ¾")
Sicherungsmutter (¼")
Scheibenträger
Schutzblech
Schraube (¼" x 1½")
Scheibe
Sicherungsmutter (¼")
Schnellbefestigung
Registrieren Sie Ihr Produkt unter
www.Toro.com.
WARNUNG:
KALIFORNIEN
Menge
–
1
1
4
4
2
1
8
8
8
1
Form No. 3413-795 Rev B
Installationsanweisungen
Verwendung
Vorbereiten der Maschine.
Montieren Sie die Scheibenbügel.
Montieren Sie das Bedienerschutzblech.
Wechseln Sie die Schnellbefestigung
aus.
Originaldokuments (DE)
Alle Rechte vorbehalten *3413-795* B
Druck: USA
