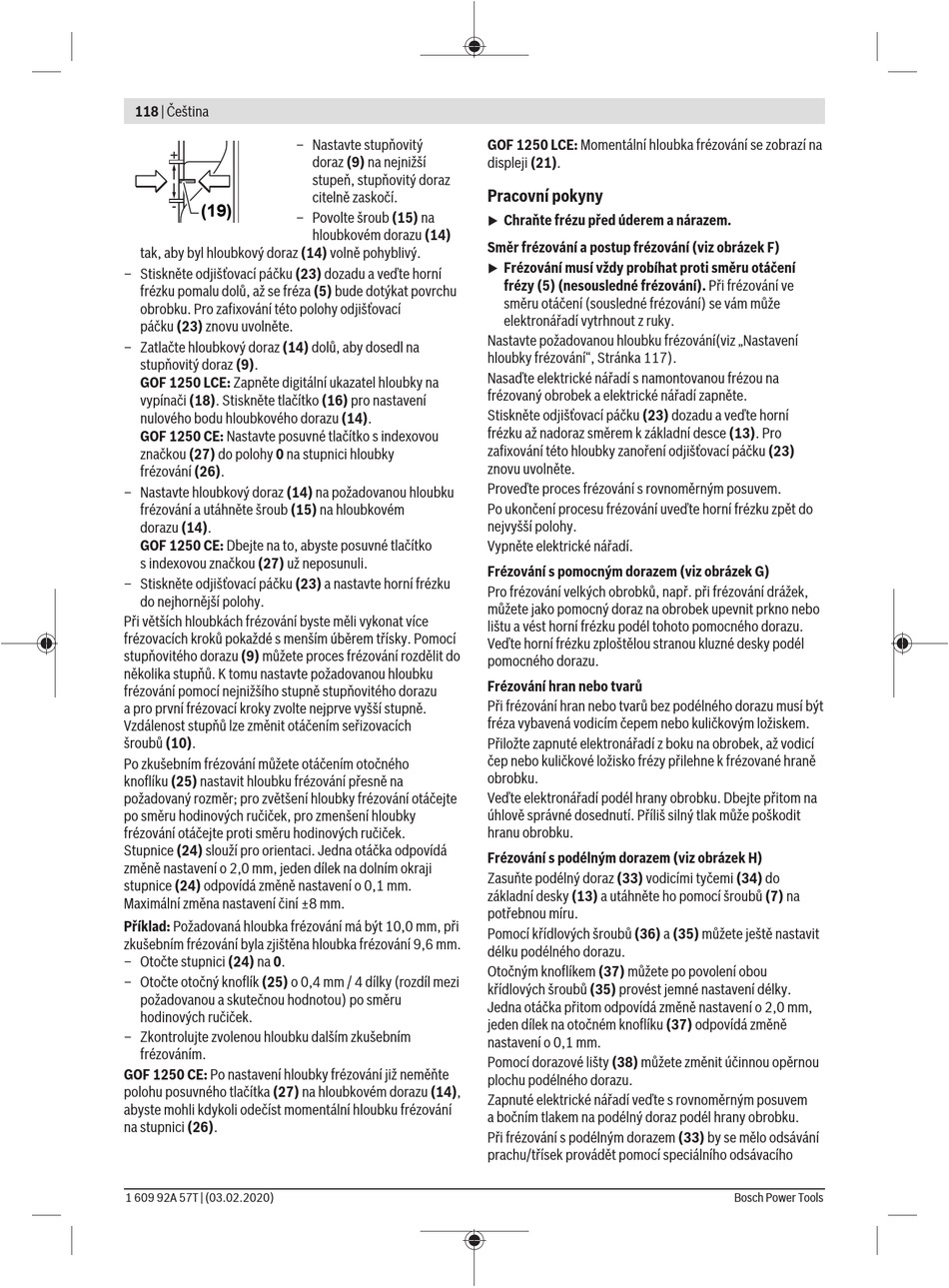

118 | Čeština
– Nastavte stupňovitý
(19)
– Povolte šroub (15) na
tak, aby byl hloubkový doraz (14) volně pohyblivý.
– Stiskněte odjišťovací páčku (23) dozadu a veďte horní
frézku pomalu dolů, až se fréza (5) bude dotýkat povrchu
obrobku. Pro zafixování této polohy odjišťovací
páčku (23) znovu uvolněte.
– Zatlačte hloubkový doraz (14) dolů, aby dosedl na
stupňovitý doraz (9).
GOF 1250 LCE: Zapněte digitální ukazatel hloubky na
vypínači (18). Stiskněte tlačítko (16) pro nastavení
nulového bodu hloubkového dorazu (14).
GOF 1250 CE: Nastavte posuvné tlačítko s indexovou
značkou (27) do polohy 0 na stupnici hloubky
frézování (26).
– Nastavte hloubkový doraz (14) na požadovanou hloubku
frézování a utáhněte šroub (15) na hloubkovém
dorazu (14).
GOF 1250 CE: Dbejte na to, abyste posuvné tlačítko
s indexovou značkou (27) už neposunuli.
– Stiskněte odjišťovací páčku (23) a nastavte horní frézku
do nejhornější polohy.
Při větších hloubkách frézování byste měli vykonat více
frézovacích kroků pokaždé s menším úběrem třísky. Pomocí
stupňovitého dorazu (9) můžete proces frézování rozdělit do
několika stupňů. K tomu nastavte požadovanou hloubku
frézování pomocí nejnižšího stupně stupňovitého dorazu
a pro první frézovací kroky zvolte nejprve vyšší stupně.
Vzdálenost stupňů lze změnit otáčením seřizovacích
šroubů (10).
Po zkušebním frézování můžete otáčením otočného
knoflíku (25) nastavit hloubku frézování přesně na
požadovaný rozměr; pro zvětšení hloubky frézování otáčejte
po směru hodinových ručiček, pro zmenšení hloubky
frézování otáčejte proti směru hodinových ručiček.
Stupnice (24) slouží pro orientaci. Jedna otáčka odpovídá
změně nastavení o 2,0 mm, jeden dílek na dolním okraji
stupnice (24) odpovídá změně nastavení o 0,1 mm.
Maximální změna nastavení činí ±8 mm.
Příklad: Požadovaná hloubka frézování má být 10,0 mm, při
zkušebním frézování byla zjištěna hloubka frézování 9,6 mm.
– Otočte stupnici (24) na 0.
– Otočte otočný knoflík (25) o 0,4 mm / 4 dílky (rozdíl mezi
požadovanou a skutečnou hodnotou) po směru
hodinových ručiček.
– Zkontrolujte zvolenou hloubku dalším zkušebním
frézováním.
GOF 1250 CE: Po nastavení hloubky frézování již neměňte
polohu posuvného tlačítka (27) na hloubkovém dorazu (14),
abyste mohli kdykoli odečíst momentální hloubku frézování
na stupnici (26).
1 609 92A 57T | (03.02.2020)
GOF 1250 LCE: Momentální hloubka frézování se zobrazí na
doraz (9) na nejnižší
displeji (21).
stupeň, stupňovitý doraz
Pracovní pokyny
citelně zaskočí.
u
hloubkovém dorazu (14)
Směr frézování a postup frézování (viz obrázek F)
u
Nastavte požadovanou hloubku frézování(viz „Nastavení
hloubky frézování", Stránka 117).
Nasaďte elektrické nářadí s namontovanou frézou na
frézovaný obrobek a elektrické nářadí zapněte.
Stiskněte odjišťovací páčku (23) dozadu a veďte horní
frézku až nadoraz směrem k základní desce (13). Pro
zafixování této hloubky zanoření odjišťovací páčku (23)
znovu uvolněte.
Proveďte proces frézování s rovnoměrným posuvem.
Po ukončení procesu frézování uveďte horní frézku zpět do
nejvyšší polohy.
Vypněte elektrické nářadí.
Frézování s pomocným dorazem (viz obrázek G)
Pro frézování velkých obrobků, např. při frézování drážek,
můžete jako pomocný doraz na obrobek upevnit prkno nebo
lištu a vést horní frézku podél tohoto pomocného dorazu.
Veďte horní frézku zploštělou stranou kluzné desky podél
pomocného dorazu.
Frézování hran nebo tvarů
Při frézování hran nebo tvarů bez podélného dorazu musí být
fréza vybavená vodicím čepem nebo kuličkovým ložiskem.
Přiložte zapnuté elektronářadí z boku na obrobek, až vodicí
čep nebo kuličkové ložisko frézy přilehne k frézované hraně
obrobku.
Veďte elektronářadí podél hrany obrobku. Dbejte přitom na
úhlově správné dosednutí. Příliš silný tlak může poškodit
hranu obrobku.
Frézování s podélným dorazem (viz obrázek H)
Zasuňte podélný doraz (33) vodicími tyčemi (34) do
základní desky (13) a utáhněte ho pomocí šroubů (7) na
potřebnou míru.
Pomocí křídlových šroubů (36) a (35) můžete ještě nastavit
délku podélného dorazu.
Otočným knoflíkem (37) můžete po povolení obou
křídlových šroubů (35) provést jemné nastavení délky.
Jedna otáčka přitom odpovídá změně nastavení o 2,0 mm,
jeden dílek na otočném knoflíku (37) odpovídá změně
nastavení o 0,1 mm.
Pomocí dorazové lišty (38) můžete změnit účinnou opěrnou
plochu podélného dorazu.
Zapnuté elektrické nářadí veďte s rovnoměrným posuvem
a bočním tlakem na podélný doraz podél hrany obrobku.
Při frézování s podélným dorazem (33) by se mělo odsávání
prachu/třísek provádět pomocí speciálního odsávacího
Chraňte frézu před úderem a nárazem.
Frézování musí vždy probíhat proti směru otáčení
frézy (5) (nesousledné frézování). Při frézování ve
směru otáčení (sousledné frézování) se vám může
elektronářadí vytrhnout z ruky.
Bosch Power Tools
