thomann Varytec Hero Wash 340FX RGBW Zoom Bedienungsanleitung

thomann Varytec Hero Wash 340FX RGBW Zoom Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

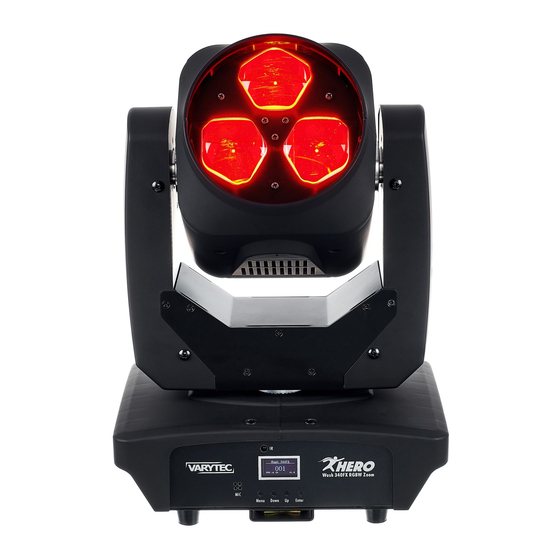

Hero Wash
340FX RGBW Zoom
moving head

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Varytec Hero Wash 340FX RGBW Zoom

Inhaltszusammenfassung für thomann Varytec Hero Wash 340FX RGBW Zoom

  • Seite 1 Hero Wash 340FX RGBW Zoom moving head...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 23.06.2021, ID: 449223 (V3)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................9 Sicherheitshinweise..........................12 Leistungsmerkmale..........................17 Installation..............................18 Inbetriebnahme............................24 Anschlüsse und Bedienelemente....................27 Bedienung..............................33 7.1 Gerät starten............................33 7.2 Hauptmenü............................34 7.3 Funktionen im 8-Kanal-DMX-Modus..................45 7.4 Funktionen im 16-Kanal-DMX-Modus..................
  • Seite 4 Inhaltsverzeichnis Stecker- und Anschlussbelegungen....................57 Fehlerbehebung............................58 Reinigung..............................60 Umweltschutz............................61 Hero Wash 340FX RGBW Zoom moving head...
  • Seite 5 Hero Wash 340FX RGBW Zoom moving head...

  • Seite 6: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Hero Wash 340FX RGBW Zoom moving head...

  • Seite 7: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 8: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert.

  • Seite 9: Symbole Und Signalwörter

    Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Hero Wash 340FX RGBW Zoom moving head...

  • Seite 10: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 11 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Hero Wash 340FX RGBW Zoom moving head...

  • Seite 12: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als frei beweglicher Multifunktionsscheinwerfer bestimmt. Das Gebrauch Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haus‐ halten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben.
  • Seite 13 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
  • Seite 14 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Beispiel ein Sicherheitsfangseil oder eine Sicherungskette.
  • Seite 15 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
  • Seite 16 Sicherheitshinweise HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen.

  • Seite 17: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 3 Vierfarb-LEDs 4in1 (RGBW, je 40 W) Einstellbarer Abstrahlwinkel von 4° bis 45° mit motorisiertem Zoom Kontinuierliche FX-Rotation Ansteuerung über DMX (8 oder 16 Kanäle), über Tasten und Display am Gerät oder über IR- Fernsteuerung (Artnr.

  • Seite 18: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 19 Installation WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. Die Tragfähigkeit von Traversen oder anderen Befestigungen muss für die vorge‐ sehene Anzahl an Geräten ausreichen.
  • Seite 20 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Hero Wash 340FX RGBW Zoom moving head...
  • Seite 21 Installation Befestigungsmöglichkeiten Die Gewinde an der Gehäuseunterseite (A) dienen zur sicheren Montage des mitgelieferten Haltebügels. Daran können Flugadapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) befestigt werden. Sicherheitsfangseile werden durch die Öse (B) an der Gehäuseunterseite geführt. Hero Wash 340FX RGBW Zoom moving head...
  • Seite 22 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Hero Wash 340FX RGBW Zoom moving head...

  • Seite 23: Batterie In Die Fernbedienung Einlegen

    Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Hero Wash 340FX RGBW Zoom moving head...
  • Seite 25 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 26 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 27: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö 100-240V~50/60Hz DMX IN DMX OUT POWER IN POWER OUT F2AL250V PUSH Wash 340FX RGBW Zoom Menu Down Enter ( ) * + , % & ' Hero Wash 340FX RGBW Zoom moving head...
  • Seite 28 Anschlüsse und Bedienelemente 1 Display 2 Eingebautes Mikrofon für die Musiksteuerung 3 [MENU] Aktiviert das Haupt- und das Einstellungsmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern. 4 [DOWN] Verringert den angezeigten Wert um eins. 5 [UP] Erhöht den angezeigten Wert um eins.
  • Seite 29 Anschlüsse und Bedienelemente 9 [POWER IN] Verriegelbare Eingangsbuchse (Power Twist) für den Netzanschluss 10 [POWER OUT] Verriegelbare Ausgangsbuchse (Power Twist) zur Spannungsversorgung eines angeschlossenen Geräts 11 Sicherungshalter Hero Wash 340FX RGBW Zoom moving head...

  • Seite 30: Fernbedienung

    Anschlüsse und Bedienelemente Fernbedienung ö & RESET GREEN BLUE COLOR COLOR WHITE MACRO TEMP ZOOM+ STROBE ROTATION ZOOM – DIMMER CLEAR 5/X+ 6/Y+ 8/X– 9/Y– AUTO PSTN SOUND Wash 340FX RGBW Zoom Hero Wash 340FX RGBW Zoom moving head...

  • Seite 31: Funktion

    Anschlüsse und Bedienelemente Taste Funktion Schaltet die Fernbedienung ein bzw. aus. 2 [RESET] Führt einen Reset am Gerät durch (Dauer ca. 45 s). Schaltet LEDs im manuellen Farbmisch-Modus an bzw. aus. 4 Manuelle Farbmischung in vier Stufen pro Farbe [RED] [GREEN] Grün [BLUE]...
  • Seite 32 Anschlüsse und Bedienelemente Taste Funktion 10 [DIMMER] Dimmt die Gesamtintensität im manuellen Farbmisch-Modus. 11 [CLEAR] Schaltet alle eingestellten Funktionen aus. Für anschließende manuelle Farbmischung erneut drücken. 12 Nummernblock [1] [2] [3] [4] [5/X+] [6/Y+] [7] [8/X-] Wenn [AUTO] aktiviert ist: [9/Y-] Wählt die automatischen Programme [1] …...

  • Seite 33: Bedienung

    Bedienung Bedienung 7.1 Gerät starten VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Ausschalten eines angeschlossenen DMX-Controllers.

  • Seite 34: Hauptmenü

    Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden beginnen die Lüfter zu arbeiten, der Kopf bewegt sich zu den Ausgangspunkten für Drehung (pan) und Neigung (tilt). Nach einigen weiteren Sekunden zeigt das Display „001“...
  • Seite 35 Bedienung DMX-Adresse Mit dem Menü „DMX Address“ stellen Sie die DMX-Adresse ein. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „DMX Address“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] einen Wert zwischen 1 und 512, um die gewünschte DMX-Adresse ein‐...
  • Seite 36 Bedienung Betriebsart Mit dem Menü „Running Mode“ stellen Sie die Betriebsart ein. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „Running Mode“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] eine der vier Betriebsarten ( „DMX“...
  • Seite 37 Bedienung Betriebsart Funktion „Sound“ Musiksteuerung In dieser Betriebsart folgt das Gerät dem Rhythmus der Hintergrund‐ musik oder der Geräusche, die das eingebaute Mikrofon registriert. „Slave“ Slave-Funktion In dieser Betriebsart folgt das Gerät exakt dem Betrieb des Master- Geräts, an das es angeschlossen ist. Wenn das Display den gewünschten Wert anzeigt, bestätigen Sie die Einstellung mit [ENTER].

  • Seite 38: Automatikprogramme

    Bedienung Automatikprogramme Mit dem Menü „Programs“ wählen Sie eine der vorprogrammierten Shows aus. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „Programs“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] eines der acht vorprogrammierten Shows (Anzeige „Program1“...

  • Seite 39: Einstellungen

    Bedienung Einstellungen Mit dem Menü „Settings“ nehmen Sie Einstellungen an den Parametern des Geräts vor. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „Settings“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] den gewünschten Parameter.
  • Seite 40 Bedienung Parameter Funktion „Sensitivity“ Mikrofonempfindlichkeit Benutzen Sie [UP] oder [DOWN], um einen Wert von 0 (Musiksteue‐ rung aus) bis 100 (Mikrofonempfindlichkeit hoch) auszuwählen. „Dmx Fail“ Verhalten bei Ausfall der DMX-Steuerung Benutzen Sie [UP] oder [DOWN], um die Option „OFF“ (Dunkelschal‐ tung bei DMX-Ausfall) oder „HOLD“...
  • Seite 41 Bedienung Wenn das Display den gewünschten Wert anzeigt, bestätigen Sie die Einstellung mit [ENTER]. Um den Menüpunkt ohne Änderungen zu verlassen, drücken Sie [MENU]. Hero Wash 340FX RGBW Zoom moving head...

  • Seite 42: Kalibrieren

    Bedienung Kalibrieren Mit dem Menü „Calibration“ stellen Sie die Startparameter des Geräts ein. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „Settings“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] das Untermenü...

  • Seite 43: Systeminformationen

    Bedienung Parameter Funktion „Blue“ Legt die anfängliche Intensität für Blau fest. „White“ Legt die anfängliche Intensität für Weiß fest. „Zoom“ Legt die Ausgangseinstellung für den Zoom fest. „Rotation“ Legt Ausgangseinstellung für die Rotation fest. Wenn das Display den gewünschten Parameter anzeigt, bestätigen Sie die Einstellung mit [ENTER].

  • Seite 44: Menüübersicht

    Bedienung Menüübersicht 1. DMX Address 2. DMX Channel 3. Running Mode 4. Programs 5. Settings 6. System Info DMX 16 Ch Program1 Pan Rev Software VX.XX DMX 8 Ch Auto Program2 Tilt Rev Mode Sound Program3 Display Rev Address Program4 Sensitivity Slave All To Origin...

  • Seite 45: Funktionen Im 8-Kanal-Dmx-Modus

    Bedienung 7.3 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs. Mittelposition: 128) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs. Mittelposition: 128) 0…255 Intensität des Dimmers von dunkel (0) bis hell (255) Stroboskop / Shutter (Dimmer muss offen sein) 0…9 Offen...
  • Seite 46 Bedienung Kanal Wert Funktion 31…40 Blau 41…50 Weiß 51…60 Rot, Weiß 61…70 Grün, Weiß 71…80 Blau, Weiß 81…90 Rot, Grün 91…100 Grün, Blau 101…110 Rot, Blau 111…120 Rot, Grün, Blau 121…130 Grün, Blau, Weiß 131…140 Rot, Blau, Weiß 141…150 Rot, Grün, Blau, Weiß 151…200 Farbabfolge, Geschwindigkeit zunehmend Hero Wash 340FX RGBW Zoom...
  • Seite 47 Bedienung Kanal Wert Funktion 201…255 Farb-Überblendung, Geschwindigkeit zunehmend 0…255 Stufenweises Zoomen, ansteigend Beam-Effekte 0…100 Geschlossen bis offen (0°…90°) 101…133 Jojo-Effekt, Geschwindigkeit zunehmend 134…194 Drehung gegen den Uhrzeigersinn, Geschwindigkeit abnehmend 195…255 Drehung im Uhrzeigersinn, Geschwindigkeit zunehmend Automatikprogramme 0…10 Ohne Funktion 11…20 Vorprogrammierte automatische Show 1 21…30 Vorprogrammierte automatische Show 2...
  • Seite 48 Bedienung Kanal Wert Funktion 51…60 Vorprogrammierte automatische Show 5 61…70 Vorprogrammierte automatische Show 6 71…80 Vorprogrammierte automatische Show 7 81…90 Vorprogrammierte automatische Show 8 91…230 Musiksteuerung, von Musiksteuerung aus bis hohe Mikrofonempfindlichkeit 231…240 Reset, wenn der Wert für mindestens 3 Sekunden übertragen wird 241…255 Ohne Funktion Hero Wash 340FX RGBW Zoom...

  • Seite 49: Funktionen Im 16-Kanal-Dmx-Modus

    Bedienung 7.4 Funktionen im 16-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs. Mittelposition: 128) 0…255 Feineinstellung Drehung (pan) 16 bit 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs. Mittelposition: 128) 0…255 Feineinstellung Neigung (tilt) 16 bit 0…255 Geschwindigkeit von Drehung (pan) und Neigung (tilt), schnell (0) bis langsam (255) 0…255...
  • Seite 50 Bedienung Kanal Wert Funktion 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) Farbtemperatur Ohne Funktion 1…31 2400 K 32…63 3600 K 64…95 4800 K 96…127 6000 K 128…159...
  • Seite 51 Bedienung Kanal Wert Funktion Farbmakros 0…10 Ohne Funktion 11…20 21…30 Grün 31…40 Blau 41…50 Weiß 51…60 Rot, Weiß 61…70 Grün, Weiß 71…80 Blau, Weiß 81…90 Rot, Grün 91…100 Grün, Blau 101…110 Rot, Blau 111…120 Rot, Grün, Blau Hero Wash 340FX RGBW Zoom moving head...
  • Seite 52 Bedienung Kanal Wert Funktion 121…130 Grün, Blau, Weiß 131…140 Rot, Blau, Weiß 141…150 Rot, Grün, Blau, Weiß 151…200 Farbabfolge, Geschwindigkeit zunehmend 201…255 Farb-Überblendung, Geschwindigkeit zunehmend 0…255 Stufenweises Zoomen, ansteigend Beam-Effekte 0…100 Geschlossen bis offen (0°…90°) 101…133 Jojo-Effekt, Geschwindigkeit zunehmend 134…194 Drehung gegen den Uhrzeigersinn, Geschwindigkeit abnehmend 195…255 Drehung im Uhrzeigersinn, Geschwindigkeit zunehmend...
  • Seite 53 Bedienung Kanal Wert Funktion 11…20 Vorprogrammierte automatische Show 1 21…30 Vorprogrammierte automatische Show 2 31…40 Vorprogrammierte automatische Show 3 41…50 Vorprogrammierte automatische Show 4 51…60 Vorprogrammierte automatische Show 5 61…70 Vorprogrammierte automatische Show 6 71…80 Vorprogrammierte automatische Show 7 81…90 Vorprogrammierte automatische Show 8 91…230 Musiksteuerung, von Musiksteuerung aus bis hohe Mikrofonempfindlichkeit...

  • Seite 54: Technische Daten

    Technische Daten Technische Daten Lichtquelle 3 × RGBW 4-in-1-LED, 40 W Eigenschaften der Farbtemperatur 2400 K…10800 K, einstellbar Lichtquelle Optische Eigenschaften Abstrahlwinkel 4°…45°, einstellbar mit motorisiertem Zoom Drehungswinkel (pan), max. 540° 187 mm Neigungswinkel (tilt), max. 210° Steuerprotokolle DMX512 Ansteuerung Tasten und Display IR-Fernbedienung (Artnr.
  • Seite 55 Technische Daten Eingangsanschlüsse Spannungsversorgung Verriegelbare Eingangsbuchse (Power-Twist) DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Ausgangsanschlüsse Spannungsversorgung Verriegelbare Ausgangsbuchse (Power-Twist) DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Leistungsaufnahme max. 134 W Einschaltstrom 88 A, 80 µs Versorgungsspannung 100 – 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 2 A, 250 V, flink Schutzart IP20 Batterie für die...
  • Seite 56 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Lichtleistung 120 W Farbmischung RGBW Motorischer Zoom Hero Wash 340FX RGBW Zoom moving head...

  • Seite 57: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 58: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Hero Wash 340FX RGBW Zoom moving head...
  • Seite 59 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Hero Wash 340FX RGBW Zoom moving head...

  • Seite 60: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 61: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 62 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
  • Seite 64 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
