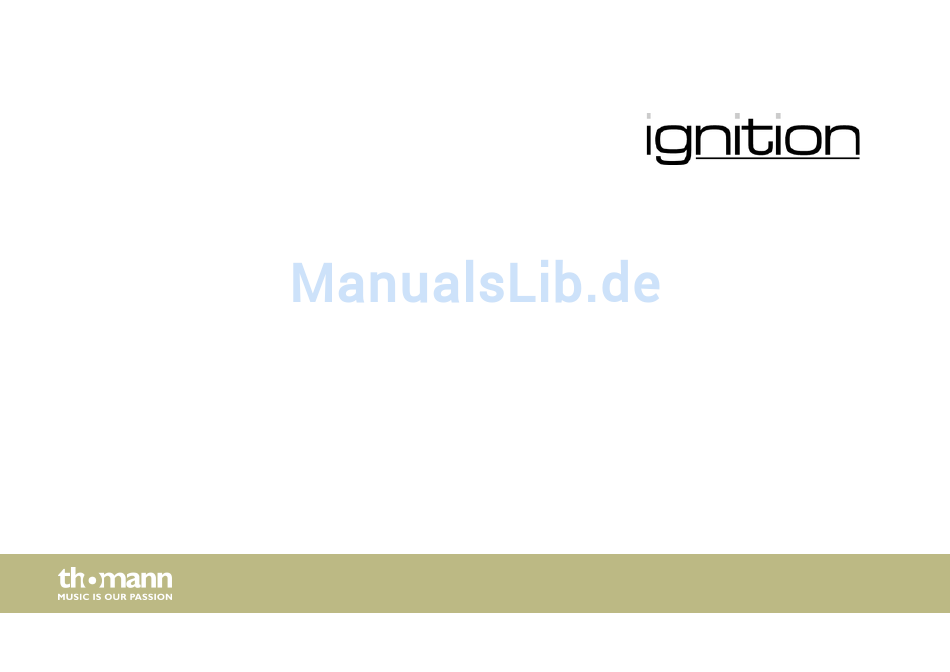

- Seite 1 Magic Cube 3D effect panel bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 27.06.2017, ID: 412145...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 Anschlüsse und Bedienelemente....................24 Bedienung..............................27 6.1 Gerät starten............................27 6.2 Hauptmenü............................27 6.3 Menüübersicht..........................34 6.4 Funktionen im 9-Kanal-DMX-Modus.................. - Seite 4 Inhaltsverzeichnis 6.7 Funktionen im 81-Kanal-DMX-Modus..................40 6.8 Funktionen im 83-Kanal-DMX-Modus..................41 6.9 Funktionen im 98-Kanal-DMX-Modus..................43 Technische Daten............................ 47 Stecker- und Anschlussbelegungen....................48 Fehlerbehebung............................49 Reinigung..............................52 Umweltschutz............................53 effect panel...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 8: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Magic Cube 3D...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.
-
Seite 14: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften dieses LED-Panels mit 3D-Effekt und Segmentansteuerung: 108 RGB-SMD-LEDs, je 0,8 W die neuartige Anordnung der selektiv ansteuerbaren Flächen erzeugt die Illusion eines magischen 3D-Würfels flexible Befestigungsmöglichkeiten zum Montieren einzelner unabhängiger Panels oder im Verbund, um größere Flächen realisieren zu können Ansteuerung über DMX (sechs verschiedene Modi), ArtNet (mit separat erhältlichem externen Controller) sowie über Tasten und Display am Gerät Automatik-Modus und Musiksteuerung... -
Seite 16: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation und Inbetriebnahme Decken- oder Wandmontage Die Schnellverschlussöffnungen an der Gehäuseunterseite dienen zur sicheren Befestigung. Hieran werden Omega Brackets oder Flugadapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) befestigt. Das Sicherheitsfangseil muss durch die Fangseilöse an der Geräteunterseite geführt werden. Magic Cube 3D...
- Seite 18 Installation und Inbetriebnahme A Schnellverschlussöffnungen B Fangseilöse C Schnellverschlussöffnungen für Omega Bracket Mehrere Geräte können mit separat erhältlichen Montageschienen und Befestigungslaschen miteinander verbunden werden. Sichern Sie jedes einzelne Gerät zusätzlich mit einem Sicher‐ heitsfangseil, das durch die Fangseilöse auf der Geräterückseite geführt wird. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land...
-
Seite 19: Überhitzungsgefahr
Installation und Inbetriebnahme HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. - Seite 20 Installation und Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. effect panel...
- Seite 21 Installation und Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Eine so gebildete Kette kann aus maximal 30 DMX-Geräten bestehen.
- Seite 22 Installation und Inbetriebnahme effect panel...
- Seite 23 Installation und Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 24: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente effect panel... - Seite 25 Anschlüsse und Bedienelemente 1 [Power In] Verriegelbare Eingangsbuchse (Power Twist) für die Stromversorgung. 2 [Power Out] Verriegelbare Ausgangsbuchse (Power Twist) für die Stromversorgung weiterer Geräte. 3 Sicherungshalter Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs.
- Seite 26 Anschlüsse und Bedienelemente 8 [MODE] Aktiviert das Hauptmenü bzw. ein Untermenü. 9 [Setup] Bestätigt einen ausgewählten Wert. 10 [Up] Erhöht den angezeigten Wert um eins. 11 [Down] Verringert den angezeigten Wert um eins. effect panel...
-
Seite 27: Bedienung
Bedienung Bedienung 6.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden ist das Gerät betriebsbereit. 6.2 Hauptmenü Drücken Sie [Mode], um das Hauptmenü zu aktivieren. Drücken Sie erneut [Mode] oder [Up] | [Down], um weitere Menüpunkte aufzurufen. -
Seite 28: Programm-Modus
Bedienung Auto-Modus Drücken Sie [Mode] so oft, bis das Display „AUTO“ anzeigt. Das Gerät arbeitet nun im automati‐ schen Stand-Alone-Betrieb. Programm-Modus Drücken Sie [Mode] so oft, bis das Display „Pro“ anzeigt. Drücken Sie [Setup], um anschließend mit [Up] | [Down] eins der Programme „Pr.01“ … „Pr.28“ auszuwählen. Wenn Sie „Pr.01“... - Seite 29 Bedienung DMX-Adresse Drücken Sie [Mode] so oft, bis das Display „d---“ anzeigt. Drücken Sie [Setup], um anschließend mit [Up] | [Down] die gewünschte DMX-Adresse zwischen 1 und 512 (Anzeige „d.001“ … „d. 512“ ) einzustellen. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Control‐ lers passt.
-
Seite 30: Sound-Modus
Bedienung Color-Modus Drücken Sie [Mode] oder [Up] | [Down] so oft, bis das Display „CoLr“ anzeigt. Drücken Sie [Setup]. Sie können jetzt die Intensität von rot, blau und grün der LEDs in drei Segmenten nacheinander in einem Bereich von 0 bis 100 % einstellen: Anzeige „r1.00“... - Seite 31 Bedienung Dimmerkurve Drücken Sie [Mode] so oft, bis das Display „Set“ anzeigt. Drücken Sie [Setup]. Wählen Sie mit [Up] | [Down] den Menüpunkt „Cur“ und bestätigen Sie mit [Setup]. Mit [Up] | [Down] können Sie eine der unten aufgeführten Dimmerkurven auswählen. Die Dim‐ merkurve legt fest, wie die Helligkeit in Abhängigkeit vom eingestellten DMX-Wert zu- oder abnimmt.
- Seite 32 Bedienung Reset Drücken Sie [Mode] so oft, bis das Display „SEt“ anzeigt. [Setup]. Wählen Sie mit [Up] | [Down] den Menüpunkt „Rst“ und bestätigen Sie mit [Setup]. Wählen Sie mit [Up] | [Down] zwischen „Yes“ (Reset ausführen) und „No“ (keinen Reset ausführen) und bestätigen Sie mit [Setup]. Verhalten bei DMX-Störungen Drücken Sie [Mode] so oft, bis das Display „SEt“...
-
Seite 33: Firmware-Version
Bedienung DMX-Synchronisation Drücken Sie [Mode] so oft, bis das Display „SEt“ anzeigt. [Setup]. Wählen Sie mit [Up] | [Down] den Menüpunkt „SYNC“ und bestätigen Sie mit [Setup]. Mit [Up] | [Down] können Sie wählen, wie sich angeschlossene Geräte im Fall einer gestörten DMX-Übertragung verhalten: „ON“ (Geräte werden miteinander synchronisiert) und „Off“... -
Seite 34: Menüübersicht
Bedienung 6.3 Menüübersicht effect panel... -
Seite 35: Funktionen Im 9-Kanal-Dmx-Modus
Bedienung 6.4 Funktionen im 9-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %), Segment 1 0…255 Intensität Grün (0 % bis 100 %), Segment 1 0…255 Intensität Blau (0 % bis 100 %), Segment 1 0…255 Intensität Rot (0 % bis 100 %), Segment 2 0…255 Intensität Grün (0 % bis 100 %), Segment 2 0…255... -
Seite 36: Funktionen Im 14-Kanal-Dmx-Modus
Bedienung 6.5 Funktionen im 14-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %), alle Segmente 0…255 Intensität Grün (0 % bis 100 %), alle Segmente 0…255 Intensität Blau (0 % bis 100 %), alle Segmente 0…255 Intensität Rot (0 % bis 100 %), Segment 1, falls Kanäle 2, 3 und 4 = 0 0…255... -
Seite 37: Funktionen Im 17-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 0…255 Intensität Grün (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Blau (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 Strobe-Effekt 0…10 Ohne Funktion... - Seite 38 Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %), alle Segmente 0…255 Intensität Rot (0 % bis 100 %), Segment 1, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Grün (0 % bis 100 %), Segment 1, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Blau (0 % bis 100 %), Segment 1, falls Kanäle 2, 3 und 4 = 0 0…255...
- Seite 39 Bedienung Kanal Wert Funktion 11…15 Farbe 2 246…250 Farbe 49 251…255 Farbe 50 Programmauswahl 0…15 Ohne Funktion 16…23 Programm 2 24…31 Programm 3 216…223 Programm 27 224…231 Programm 28 232…255 Musiksteuerung 0…255 Ablaufgeschwindigkeit des ausgewählten Programms, falls Kanal 15 = 16…231 Magic Cube 3D...
-
Seite 40: Funktionen Im 81-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 0…255 Empfindlichkeit des eingebauten Mikrofons für die Musiksteuerung, falls Kanal 15 = 232… Strobe-Effekt 0…10 Ohne Funktion 11…255 Strobe-Effekt, Geschwindigkeit ansteigend 6.7 Funktionen im 81-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %), Fläche 1 0…255 Intensität Grün (0 % bis 100 %), Fläche 1 0…255... -
Seite 41: Funktionen Im 83-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 0…255 Intensität Grün (0 % bis 100 %), Fläche 2 0…255 Intensität Blau (0 % bis 100 %), Fläche 2 0…255 Intensität Rot (0 % bis 100 %), Fläche 27 0…255 Intensität Grün (0 % bis 100 %), Fläche 27 0…255 Intensität Blau (0 % bis 100 %), Fläche 27 6.8 Funktionen im 83-Kanal-DMX-Modus... - Seite 42 Bedienung Kanal Wert Funktion 0…255 Intensität Grün (0 % bis 100 %), Fläche 1 0…255 Intensität Blau (0 % bis 100 %), Fläche 1 0…255 Intensität Rot (0 % bis 100 %), Fläche 2 0…255 Intensität Grün (0 % bis 100 %), Fläche 2 0…255 Intensität Blau (0 % bis 100 %), Fläche 2 0…255...
-
Seite 43: Funktionen Im 98-Kanal-Dmx-Modus
Bedienung 6.9 Funktionen im 98-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %), alle Segmente 0…255 Intensität Grün (0 % bis 100 %), alle Segmente 0…255 Intensität Blau (0 % bis 100 %), alle Segmente 0…255 Intensität Rot (0 % bis 100 %), Segment 1, falls Kanäle 2, 3 und 4 = 0 0…255... - Seite 44 Bedienung Kanal Wert Funktion 0…255 Intensität Grün (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Blau (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Rot (0 % bis 100 %), Fläche 1 0…255...
- Seite 45 Bedienung Kanal Wert Funktion 0…5 Ohne Funktion 6…10 Farbe 1 11…15 Farbe 2 246…250 Farbe 49 251…255 Farbe 50 Programmauswahl 0…15 Ohne Funktion 16…23 Programm 2 24…31 Programm 3 216…223 Programm 27 224…231 Programm 28 Magic Cube 3D...
- Seite 46 Bedienung Kanal Wert Funktion 232…255 Musiksteuerung 0…255 Ablaufgeschwindigkeit des ausgewählten Programms, falls Kanal 15 = 16…231 0…255 Empfindlichkeit des eingebauten Mikrofons für die Musiksteuerung, falls Kanal 15 = 232… Strobe-Effekt 0…10 Ohne Funktion 11…255 Strobe-Effekt, Geschwindigkeit ansteigend effect panel...
-
Seite 47: Technische Daten
Technische Daten Technische Daten LEDs 108 RGB-SMD-LEDs, je 0,8 W Anzahl der DMX-Kanäle je nach Betriebsart 9, 14, 17, 81, 83 oder 98 Sichtfeld 160 ° Versorgungsspannung 100 – 240 V 50/60 Hz Leistungsaufnahme 32 W max. Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Gehäusefarbe Schwarz Abmessungen (B ×... -
Seite 48: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 49: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Magic Cube 3D... - Seite 50 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung. Licht Trotz einwandfreier Stromversor‐ Prüfen Sie, ob sich das Gerät im DMX-Modus oder in der gung scheinbar keine Funktion Betriebsart „Slave“ befindet. Wenn ja, überprüfen Sie das Gerät in einer anderen Betriebsart. Keine Reaktion auf den DMX-Con‐...
- Seite 51 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Magic Cube 3D...
-
Seite 52: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 53: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 54 Notizen effect panel...
- Seite 56 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
