Miele PDR 508 HP Installationsplan
Wärmepumpentrockner
Vorschau ausblenden
Andere Handbücher für PDR 508 HP:
- Gebrauchs- und aufstellanweisung (104 Seiten) ,
- Installationsplan (10 Seiten) ,
- Kurzanleitung (4 Seiten)
Verwandte Anleitungen für Miele PDR 508 HP
Inhaltszusammenfassung für Miele PDR 508 HP

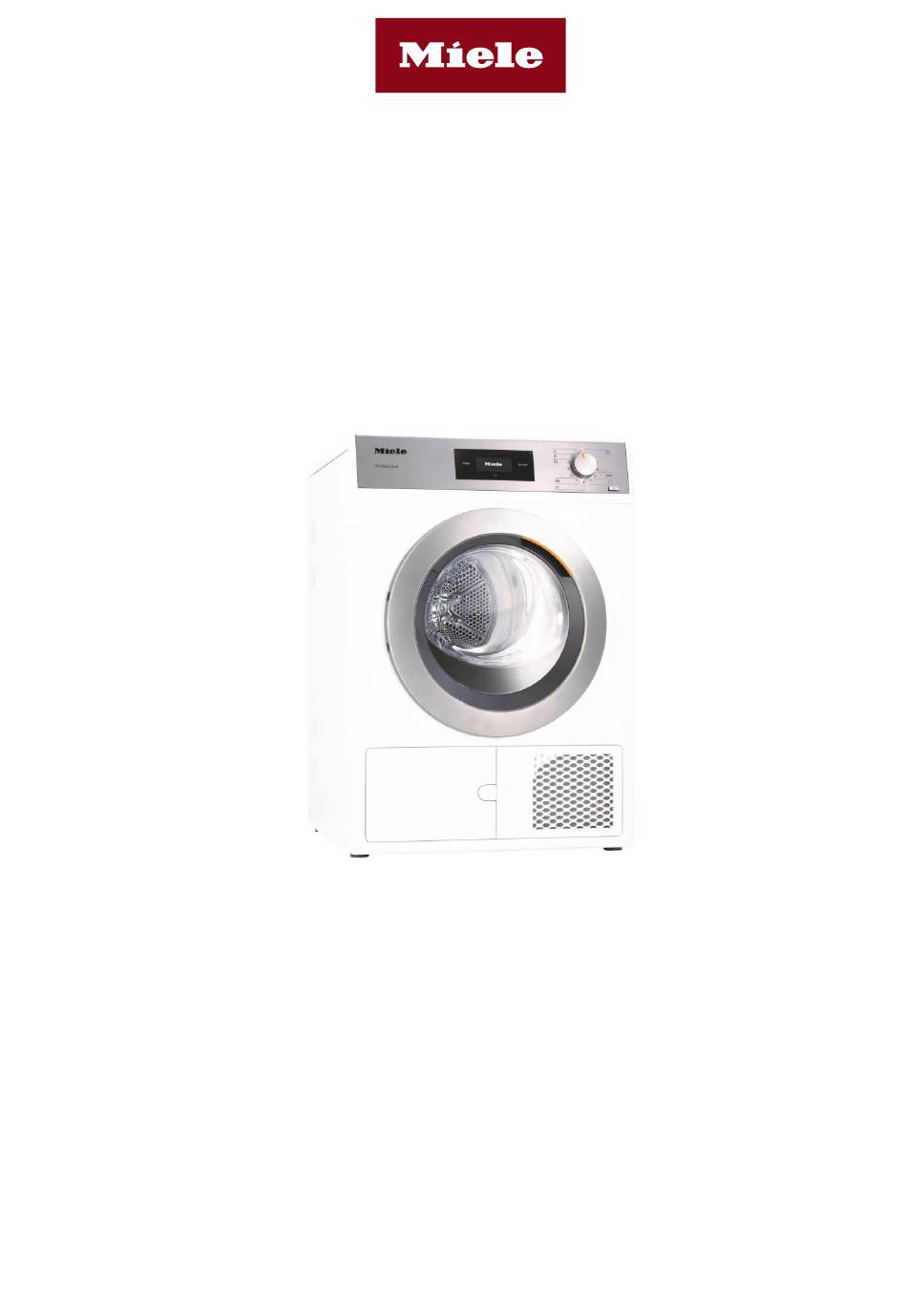

- Seite 1 Installationsplan Wärmepumpentrockner PDR 508 HP de-DE Lesen Sie unbedingt die Gebrauchs- und Installationsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. 11 919 340/03...
- Seite 2 Mo-Do 8.30-12.30, 13-17 Uhr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Legende: Anschluss optional oder nach Anschluss erforderlich Geräteausführung erforderlich Abluft Kühlluft Zuluft Ablaufschlauch Kondensat Potentialausgleich Befestigung Gerät...
-
Seite 3: Gerätemaße
PDR 508 HP de-DE Gerätemaße * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 919 340/03... - Seite 4 PDR 508 HP de-DE Installation * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 919 340/03...
-
Seite 5: Wasch-Trocken-Säule
PDR 508 HP de-DE Wasch-Trocken-Säule * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 919 340/03... -
Seite 6: Aufstellung
PDR 508 HP de-DE Aufstellung * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 919 340/03... -
Seite 7: Technische Daten
Durchmesser Standfuß 31,7 B e f e s t i g u n g ( B ) Bodenbefestigung Unterbau Miele Aufstellung Unterbau Miele (Befestigungsmaterial im Lieferumfang enthalten) Erforderliche Befestigungspunkte Anzahl 4 Holzschraube nach DIN 571 8 x 65 Dübel (Durchmesser x Länge) - Seite 8 PDR 508 HP de-DE Technische Daten PDR 508 HP G e r ä t e d a t e n Gerätemaße über alles (H/B/T) 850/605/777 Gehäusemaße (H/B/T) 850/596/737 Einbringmaße (H/B) Einbringöffnung min. (ohne Verpackung) 900/605 Aufstellmaße Seitlicher Geräteabstand Seitlicher empfohlener Geräteabstand Wasch-Trocken-Säule Wandabstand von der vorderen Gerätefront empfohlen...
-
Seite 9: Installations- Und Planungshinweise
Kontaktverbindung herzustellen. Das Anschlussmaterial für einen erforderlichen Potentialausgleich Elektroanschluss kann mit einem Montagesatz über den Miele Kundendienst bestellt Dieser Trockner ist mit einem Anschlusskabel und Netzstecker werden oder ist bauseitig zu stellen. anschlussfertig ausgerüstet. Der Anschluss darf nur an eine nach VDE 0100 oder den nationalen Spitzenlast / Energiemanagement und lokalen Bestimmungen ausgeführte Elektroanlage erfolgen. - Seite 10 Gerätebelastung zu bemessen. Auf eine ausreichende Bodenhaftung des Betonsockels mit dem bauseitigen Untergrund ist zu achten. Wasch-Trocken-Säule Der Trockner kann mit einem Miele Waschautomat als Wasch- Trocken-Säule aufgestellt werden. Dazu ist ein Verbindungsbausatz als nachkaufbares Zubehör erforderlich. Die Montage des Verbindungsbausatzes muss von einer durch Miele autorisierten Fachkraft oder dem Miele Kundendienst erfolgen.
