Betriebsanleitung ECL Comfort 310, Applikation A377
TWW (Kreis 3):
Der TWW-Heizkreis ist direkt an die Wärmequelle angebunden.
Der Temperaturfühler S10 misst die Rücklauftemperatur. Wenn der
Grenzwert für die Rücklauftemperatur überschritten wird, kann die
gewünschte Temperatur an S9 korrigiert werden.
Mithilfe eines Wochenprogramms (mit bis zu drei
„Komfort"-Perioden am Tag) kann der TWW-Kreis in die Betriebsart
Komfort oder Sparen geschaltet werden (d. h. für die gewünschte
TWW-Temperatur können zwei unterschiedliche Temperaturwerte
festgelegt werden).
Beginn des Ladevorgangs, TWW-Speicher mit einem oder zwei
Temperaturfühler(n)
Wenn die an S6 gemessene TWW-Temperatur unter die TWW-
Einschalttemperatur sinkt, wird die TWW-Tauscherladepumpe P1
eingeschaltet.
Das Motorregelventil M1 wird geregelt, um die Heiz-
/Ladetemperatur an S9 aufrechtzuerhalten.
Die TWW-Speicherladepumpe wird eingeschaltet, wenn die
Temperatur an S9 akzeptabel ist. Das bedeutet, dass sie nicht mehr
als 3 K von der gewünschten Heiz-/Ladetemperatur abweicht.
Siehe auch Applikation A377.1, Bsp. d.
Wenn der Fühler S9 auf der Sekundärseite des Wärmeübertragers
platziert werden soll, muss er im Wärmeübertrager eingebaut
werden.
Die TWW-Ladetemperatur wird bestimmt durch die Summe
aus gewünschter TWW-Temperatur an S6 und der eingestellten
Ladedifferenz. Die Ladetemperatur ist in der Regel 5 bis 10 Grad
höher als die gewünschte TWW-Temperatur.
A377.1, A377.3:
S10 kann eine der folgenden Funktionen innehaben:
1. Als Rücklauftemperaturbegrenzer fungieren
2. TWW-Heiztemperatur überwachen, um eine Entladung
zu vermeiden und die Rücklauftemperaturbegrenzung zu
ermöglichen
Funktion 1: Bei aktiver TWW-Erwärmung/-Ladung lässt sich die
Rücklauftemperatur auf einen eingestellten Wert begrenzen.
Funktion 2: Die TWW-Speicherladepumpe wird eingeschaltet,
wenn die Temperatur an S10 höher ist als die TWW-Temperatur.
Nach vier Minuten wird die Rücklauftemperaturbegrenzung
(Sollwert) aktiviert.
A377.2:
Der TWW-Heizkreis/-Ladekreis kann nach dem Heizkreis 1
angeschlossen werden. Der TWW-Heizkreis kann nicht direkt an
die Wärmequelle angeschlossen werden. Der Temperaturbedarf an
S9 wird als gewünschte Temperatur an S3 übertragen.
Der TWW-Heizkreis verfügt über einen Vorwärmkreis, in
dem die TWW-Heiztemperatur an S9 an die gewünschte
TWW-Speicherladetemperatur an S10 angepasst wird. Wenn
die TWW-Speicherladetemperatur an S10 nicht erreicht werden
kann, erhöht der ECL-Regler schrittweise die gewünschte
TWW-Heiztemperatur an S9, um die TWW-Ladetemperatur zu
erreichen. Der ECL-Regler speichert die angepasste S9-Temperatur.
Ein maximaler Temperaturwert kann eingestellt werden.
Eine verzögerte Einschaltung der Speicherladepumpe
kann eingestellt werden. Zudem kann eingestellt werden,
dass die Einschaltung der Speicherladepumpe von der
Speicherladetemperatur abhängen soll. In diesem Fall muss S10 im
Wärmeübertrager montiert sein.
8 | © Danfoss | 2022.12

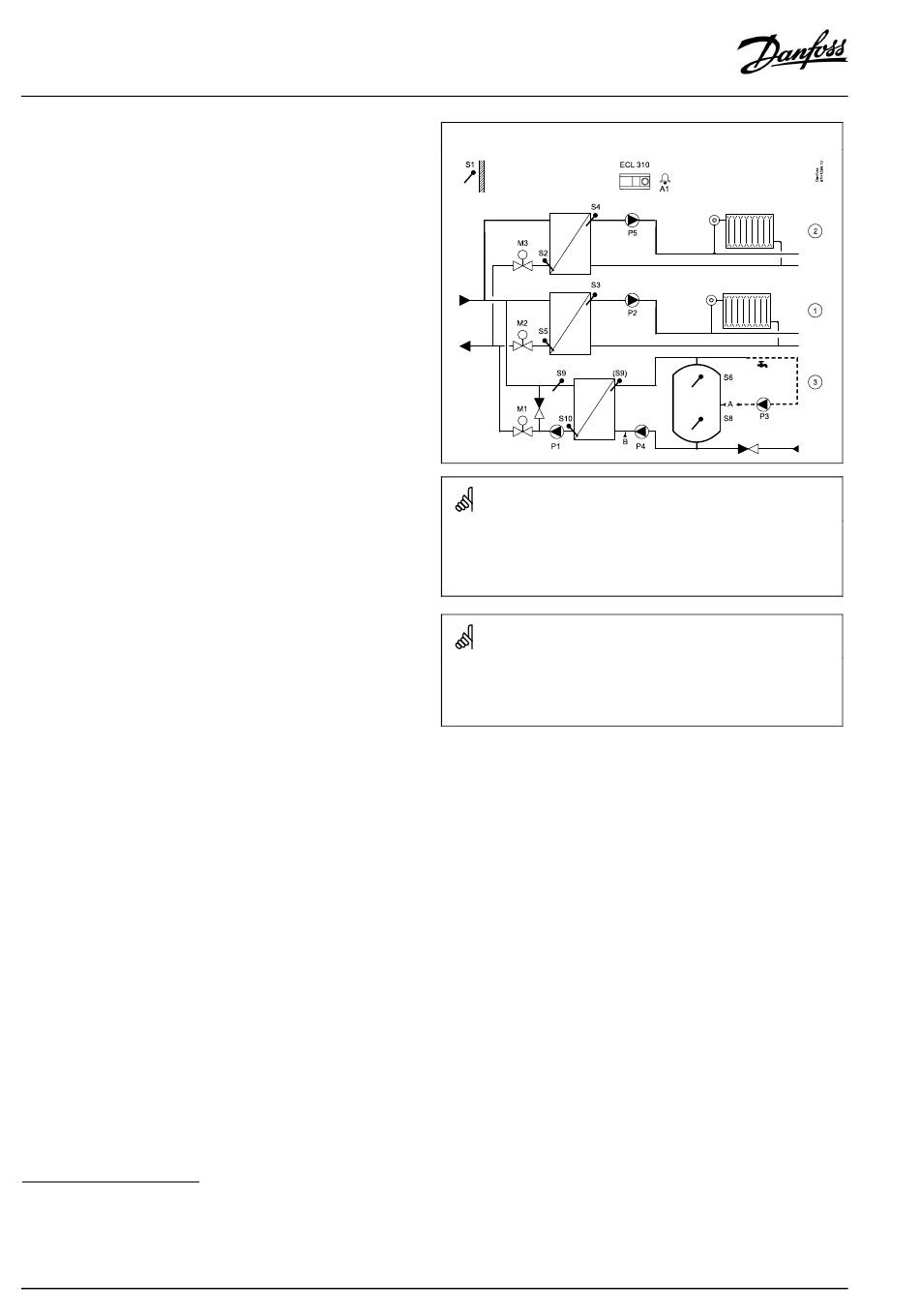

A377.1, Beispiel d
TWW-Einschalttemperatur:
Gewünschte TWW-Temperatur + Einschaltdifferenz
Beispiel:
50 °C + (-3 K) = 47 °C
Alternativ kann der Temperaturfühler S10 zur Überwachung
verwendet werden, um den TWW-Ladevorgang zu aktivieren. Als
Überwachungsfühler muss der Temperaturfühler S10 im Vorlauf
platziert werden.
