Mit Betätigung des Freigabetasters beginnt die Drucküberwachung des Fräsantriebes.
Nach ca. 10 Sekunden muss der LED-Ring unmittelbar an der Kamera 2 x blinken.
Blinken die LED´s öfter und wiederholt sich das Blinken etwa alle 30 Sekunden, ist
der Stickstoffdruck zu hoch oder zu niedrig. Wartung ist erforderlich (Siehe Punkt 3.3
Drucküberwachung).
-
Anschluss der Zuleitung vom Kompressor an die Klauenkupplung am Gestell.
-

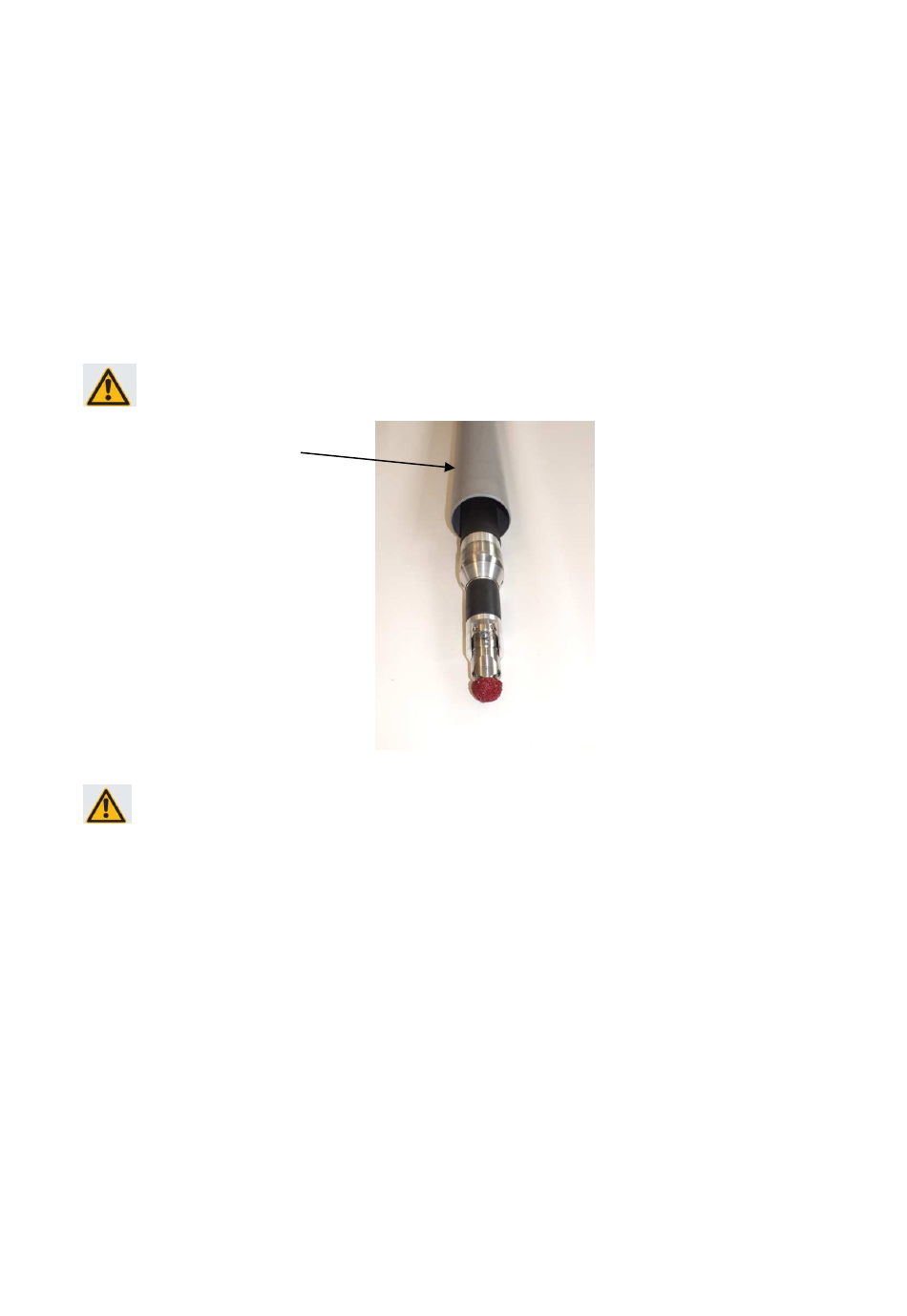

Einsetzen des Fräsantriebes in ein Hilfsrohr (Nennweite 100-150 mm bzw.
entsprechend größer bei Verwendung der Erweiterungen, ca. 1,5 m lang).
Inbetriebnahme ohne Hilfsrohr kann zu Verletzungen und zur Zerstörung der
Verspannblasen führen!
Hilfsrohr
-
Kompressor einschalten
Achtung! Gehörschutz auf- bzw. einsetzen
-
Schalter Luftmotor einschalten und Funktion prüfen
-
Luftmotor ausschalten (Stopp)
-
Mittels rechtem Joystick auf Bedienteil Funktion Drehen (links und rechts auslenken)
und Hub (nach oben und unten auslenken) prüfen.
-
mittels Schalter auf Bedienteil kann die Drehgeschwindigkeit in 3 Stufen eingestellt
werden (dazu rechten Joystick jeweils nach links und nach rechts auslenken und
Schalterposition
Drehgeschwindigkeit muss sich ändern)
-
mittels Schalter auf Bedienteil Verspannblase vorn und hinten nacheinander auf
Funktion prüfen. Dazu Schalter für die vordere Blase betätigen und warten bis sich
Blase verspannt hat. Wenn Verspannung erfolgt, Schalter auf Entspannen, warten bis
sich Blase entspannt hat und Vorgang für hintere Blase wiederholen.
für
die
gewünschte
11
Drehgeschwindigkeit
wählen
–
