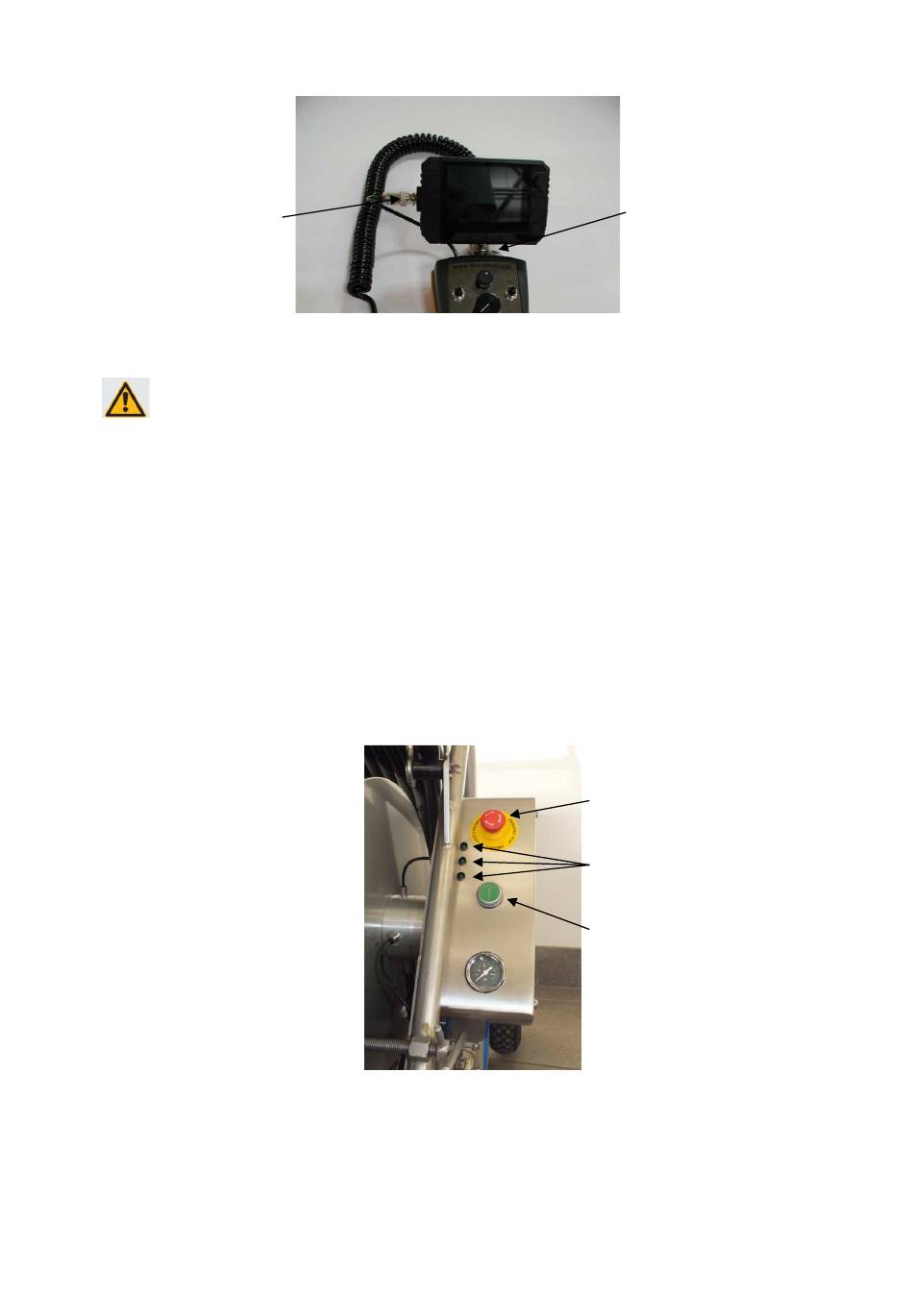

Anschluss des Monitors an Bedienteil;
BNC-
Videoanschluss
ggf. Netzteil für Monitor an Stromversorgung anschließen
Externer Monitor. Im Falle des Anschlusses eines externen Monitors an das
Bedienpult ist zu beachten, dass die Schutzmaßnahme Schutztrennung nicht durch
Verbindung der Masse mit dem PE- Schutzleiter unwirksam gemacht wird.
Deshalb wird bei Anschluss eines externen Monitors mit Netzanschluss gefordert,
entweder
die Videoanschlussleitung über einen Videotrenntransformator anzuschließen
-
oder
den Monitor netzseitig über einen Schutztrenntransformator zu betreiben
-
Wird der Monitor aus einer Batterie mit Kleinspannung betrieben, sind keine
zusätzlichen Maßnahmen notwendig.
-
Anschluss der Trommel an die Stromversorgung! Alle 3 LED´s (grün) an der
Trommel links unter Not-Aus-Schalter müssen leuchten, sonst ist eines der Netzteile
defekt (Service kontaktieren!), die Zuleitung beschädigt oder stromlos.
-
Prüfen ob Not-Aus-Schalter an Kabeltrommel gedrückt ist. Wenn ja, entsperren
-
Mit Freigabetaster Anlage freigeben.
-
LED- Ring an Kamera muss leuchten.
Not - Aus Schalter
LED´s
Freigabetaster
10
Magnetverbindung
