Schritte

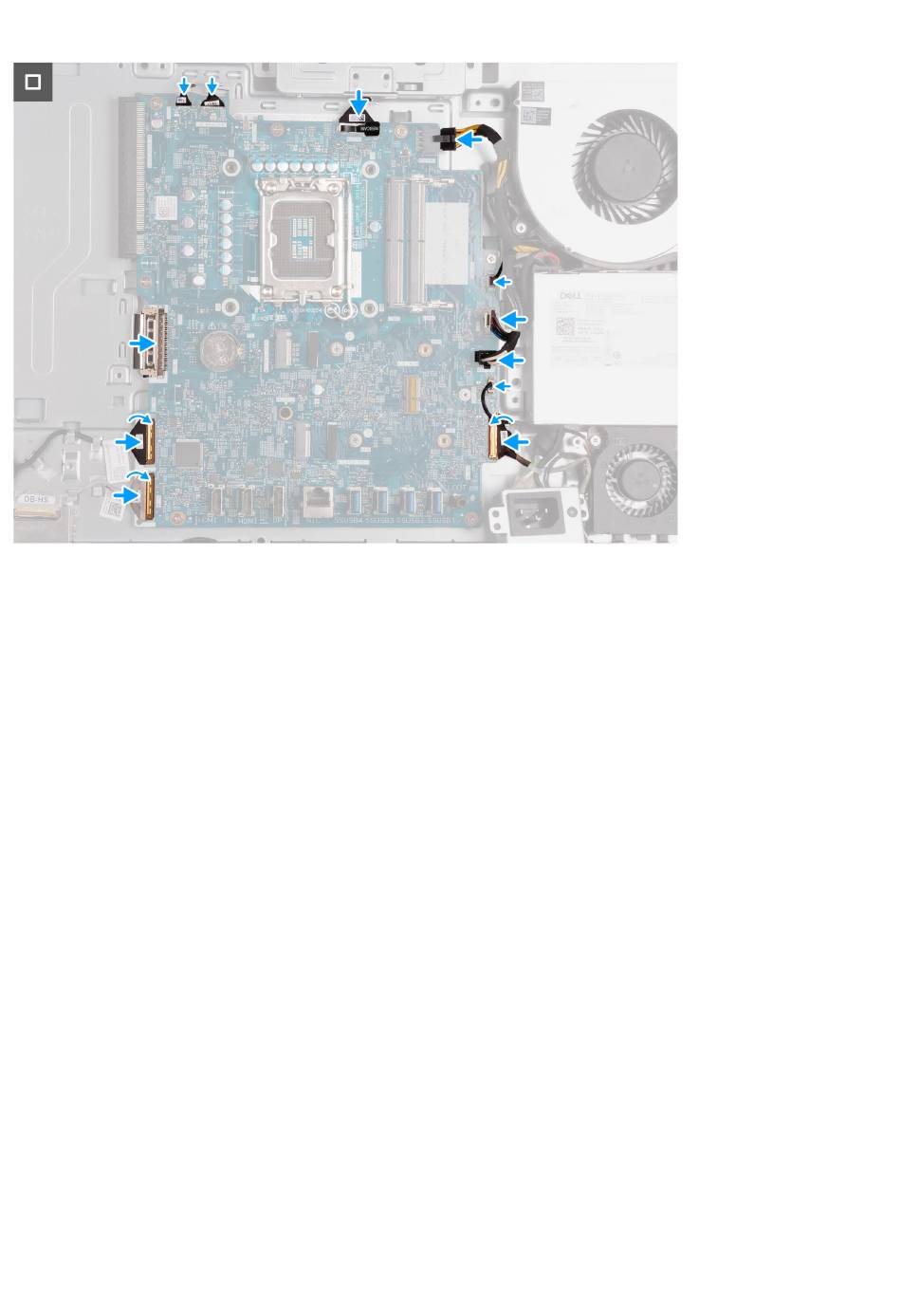

1. Setzen Sie die Systemplatine vorsichtig auf die Grundplatte der Bildschirmbaugruppe ab.
2. Richten Sie die Schraubenbohrungen in der Systemplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe
aus.
3. Bringen Sie die sieben M3x5-Schrauben wieder an, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt
ist.
4. Bringen Sie die M3x12-Schraube wieder an, mit der die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt ist.
5. Schließen Sie das Touchscreen-Kabel (TOUCH) an die Systemplatine an.
6. Schließen Sie das Kabel für die Bildschirm-Hintergrundbeleuchtung (LCB BACKLIGHT) an der Systemplatine an.
7. Schließen Sie das Kamerakabel (WEBCAM) an die Systemplatine an.
8. Schließen Sie das Netzkabel des Prozessors (ATX CPU) an der Systemplatine an.
9. Schließen Sie das Lüfterkabel (FAN CPU) an die Systemplatine an.
10. Schließen Sie das Steuersignalkabel (CTRL) an die Systemplatine an.
11. Schließen Sie das Netzkabel der Systemplatine (ATX SYS) an die Systemplatine an.
12. Schließen Sie das Kabel des Netzteillüfters (FAN SYS) an die Systemplatine an.
13. Schließen Sie das Audiokabel (MB-AUDIO) an die Systemplatine an und schließen Sie die Verriegelung.
14. Schließen Sie das Hochgeschwindigkeitskabel (MB-HS) an die Systemplatine an und schließen Sie die Verriegelung.
15. Schließen Sie das Netzkabel (MB-PWR) an die Systemplatine an und schließen Sie die Verriegelung.
16. Schließen Sie das Bildschirmkabel (CVDS) an die Systemplatine an.
Nächste Schritte
1. Installieren Sie den Prozessor.
2. Bauen Sie den
Kühlkörper
3. Bauen Sie die
Wireless-Karte
4. Installieren Sie das
M.2 2230-Solid-State-Laufwerk in M.2 Steckplatz 0
(je nach Modell).
5. Installieren Sie das
M.2 2230-Solid-State-Laufwerk in M.2 Steckplatz 1
(je nach Modell).
6. Installieren Sie die E/A-Halterung.
7. Bringen Sie die
untere Abdeckung
98
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
ein.
ein.
an.
bzw. das
M.2 2280-Solid-State-Laufwerk in M.2 Steckplatz 0
bzw. das
M.2 2280-Solid-State-Laufwerk in M.2 Steckplatz 1
