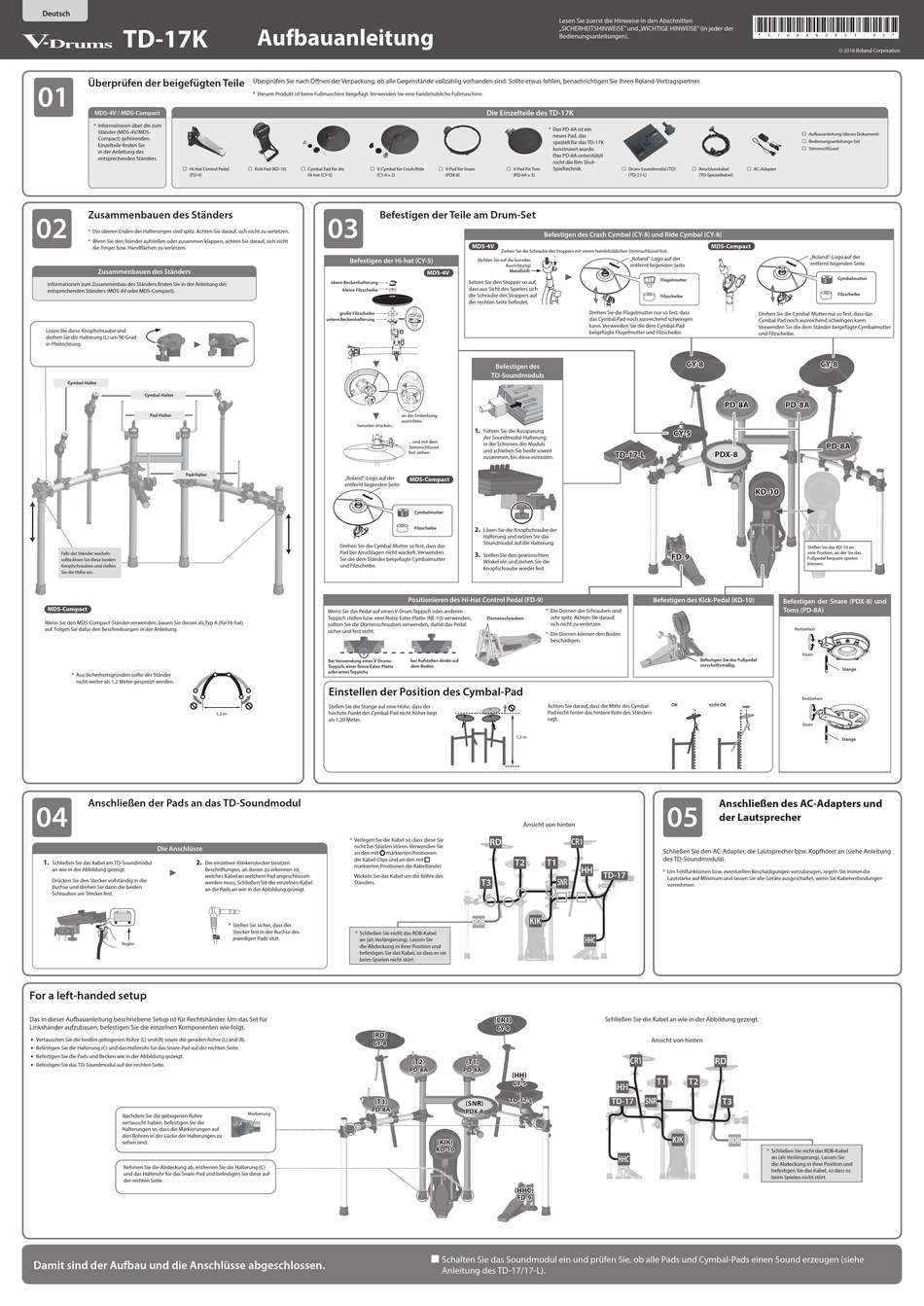

Roland V-Drums TD-17K Aufbauanleitung

Roland V-Drums TD-17K Aufbauanleitung

Werbung

TD-17K
Überprüfen der beigefügten Teile
01
MDS-4V / MDS-Compact
* Informationen über die zum
Ständer (MDS-4V/MDS-
Compact) gehörenden
Einzelteile finden Sie
in der Anleitung des
entsprechenden Ständers.
8 Hi-Hat Control Pedal
(FD-9)
Zusammenbauen des Ständers
02
* Die oberen Enden der Halterungen sind spitz. Achten Sie darauf, sich nicht zu verletzen.
* Wenn Sie den Ständer aufstellen oder zusammen klappen, achten Sie darauf, sich nicht
die Finger bzw. Handflächen zu verletzen.
Zusammenbauen des Ständers
Informationen zum Zusammenbau des Ständers finden Sie in der Anleitung des
entsprechenden Ständers (MDS-4V oder MDS-Compact).
Lösen Sie diese Knopfschraube und
drehen Sie die Halterung (L) um 90 Grad
in Pfeilrichtung.
Cymbal-Halter
Cymbal-Halter
Pad-Halter
Pad-Halter
Falls der Ständer wackeln
sollte,lösen Sie diese beiden
Knopfschrauben und stellen
Sie die Höhe ein.
MDS-Compact
Wenn Sie den MDS-Compact-Ständer verwenden, bauen Sie diesen als Typ A (für Hi-hat)
auf. Folgen Sie dafür den Beschreibungen in der Anleitung.
* Aus Sicherheitsgründen sollte der Ständer
nicht weiter als 1,2 Meter gespreizt werden.
Anschließen der Pads an das TD-Soundmodul
04
Die Anschlüsse
1.
2.
Schließen Sie das Kabel am TD-Soundmodul
an wie in der Abbildung gezeigt.
Drücken Sie den Stecker vollständig in die
Buchse und drehen Sie dann die beiden
Schrauben am Stecker fest.
Regler
For a left-handed setup
Das in dieser Aufbauanleitung beschriebene Setup ist für Rechtshänder. Um das Set für
Linkshänder aufzubauen, befestigen Sie die einzelnen Komponenten wie folgt.
5 Vertauschen Sie die beiden gebogenen Rohre (L) und (R) sowie die geraden Rohre (L) and (R).
5 Befestigen Sie die Halterung (C) und das Halterohr für das Snare-Pad auf der rechten Seite.
5 Befestigen Sie die Pads und Becken wie in der Abbildung gezeigt.
5 Befestigen Sie das TD-Soundmodul auf der rechten Seite.
Nachdem Sie die gebogenen Rohre
vertauscht haben, befestigen Sie die
Halterungen so, dass die Markierungen auf
den Rohren in der Lücke der Halterungen zu
sehen sind.
Nehmen Sie die Abdeckung ab, entfernen Sie die Halterung (C)
und das Halterohr für das Snare-Pad und befestigen Sie diese auf
der rechten Seite.
Damit sind der Aufbau und die Anschlüsse abgeschlossen.
Aufbauanleitung
Überprüfen Sie nach Öffnen der Verpackung, ob alle Gegenstände vollzählig vorhanden sind. Sollte etwas fehlen, benachrichtigen Sie Ihren Roland-Vertragspartner.
* Diesem Produkt ist keine Fußmaschine beigefügt. Verwenden Sie eine handelsübliche Fußmaschine.
8 Kick Pad (KD-10)
8 Cymbal Pad für die
8 V-Cymbal für Crash/Ride
Hi-hat (CY-5)
(CY-8 x 2)
03
Befestigen der Hi-hat (CY-5)
obere Beckenhalterung
kleine Filzscheibe
große Filzscheibe
untere Beckenhalterung
herunter drücken...
„Roland"-Logo auf der
entfernt liegenden Seite
Drehen Sie die Cymbal-Mutter so fest, dass das
Pad bei Anschlagen nicht wackelt. Verwenden
Sie die dem Ständer beigefügte Cymbalmutter
und Filzscheibe.
Wenn Sie das Pedal auf einen V-Drum Teppich oder anderen
Teppich stellen bzw. eine Noise Eater-Platte (NE-10) verwenden,
sollten Sie die Dornenschrauben verwenden, damit das Pedal
sicher und fest steht.
Bei Verwendung eines V-Drums-
Teppich, einer Noise Eater-Platte
oder eines Teppichs
Einstellen der Position des Cymbal-Pad
Stellen Sie die Stange auf eine Höhe, dass der
höchste Punkt des Cymbal-Pad nicht höher liegt
1,2 m
als 1,20 Meter.
* Verlegen Sie die Kabel so, dass diese Sie
nicht bei Spielen stören. Verwenden Sie
an den mit
die Kabel-Clips und an den mit
Die einzelnen Klinkenstecker besitzen
markierten Positionen die Kabelbinder.
Beschriftungen, an denen zu erkennen ist,
welches Kabel an welchem Pad angeschlossen
Wickeln Sie das Kabel um die Röhre des
werden muss. Schließen Sie die einzelnen Kabel
Ständers.
an die Pads an wie in der Abbildung gezeigt.
* Stellen Sie sicher, dass der
Stecker fest in der Buchse des
* Schließen Sie nicht das RDB-Kabel
jeweiligen Pads sitzt.
an (als Verlängerung). Lassen Sie
die Abdeckung in ihrer Position und
befestigen Sie das Kabel, so dass es sie
beim Spielen nicht stört.
(RD)
CY-8
(T3)
PD-8A
Markierung

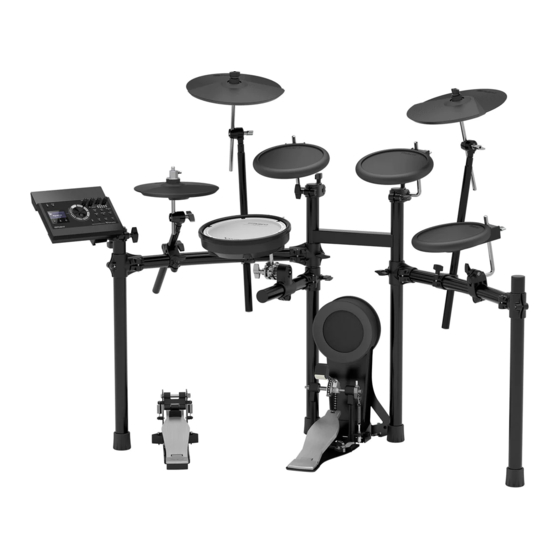

Die Einzelteile des TD-17K
* Das PD-8A ist ein
neues Pad, das
speziell für das TD-17K
konstruiert wurde.
Das PD-8A unterstützt
nicht die Rim Shot-
8 V-Pad für Snare
8 V-Pad für Tom
Spieltechnik.
(PDX-8)
(PD-8A x 3)
Befestigen der Teile am Drum-Set
Befestigen des Crash Cymbal (CY-8) und Ride Cymbal (CY-8)
MDS-4V
Ziehen Sie die Schraube des Stoppers mit einem handelsüblichen Stimmschlüssel fest.
(Achten Sie auf die korrekte
Ausrichtung)
Metallstift
MDS-4V
Setzen Sie den Stopper so auf,
dass aus Sicht des Spielers sich
die Schraube des Stoppers auf
der rechten Seite befindet.
Befestigen des
TD-Soundmoduls
an der Einkerbung
ausrichten
1.
Führen Sie die Aussparung
der Soundmodul-Halterung
... und mit dem
in die Schienen des Moduls
Stimmschlüssel
und schieben Sie beide soweit
fest ziehen
zusammen, bis diese einrasten.
MDS-Compact
Cymbalmutter
2.
Filzscheibe
Lösen Sie die Knopfschraube der
Halterung und setzen Sie das
Soundmodul auf die Halterung.
3.
Stellen Sie den gewünschten
WInkel ein und ziehen Sie die
Knopfschraube wieder fest.
Positionieren des Hi-Hat Control Pedal (FD-9)
* Die Dornen der Schrauben sind
sehr spitz. Achten Sie darauf,
Dornenschrauben
sich nicht zu verletzen.
* Die Dornen können den Boden
beschädigen.
bei Aufstellen direkt auf
dem Boden
Achten Sie darauf, dass die Mitte des Cymbal-
Pad nicht hinter das hintere Rohr des Ständers
ragt.
1,2 m
Ansicht von hinten
RD
markierten Positionen
T2
T1
T3
KIK
RDB
(CR1)
CY-8
(T2)
(T1)
PD-8A
PD-8A
(HH)
CY-5
TD-17-L
(SNR)
PDX-8
(KIK)
KD-10
(HHC)
FD-9
9
Schalten Sie das Soundmodul ein und prüfen Sie, ob alle Pads und Cymbal-Pads einen Sound erzeugen (siehe
Anleitung des TD-17/17-L).
Lesen Sie zuerst die Hinweise in den Abschnitten
„SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (in jeder der
Bedienungsanleitungen).
8 Drum-Soundmodul (TD)
8 Anschlusskabel
(TD-17-L)
(TD-Spezialkabel)
MDS-Compact
„Roland"-Logo auf der
entfernt liegenden Seite
Flügelmutter
Filzscheibe
Drehen Sie die Flügelmutter nur so fest, dass
das Cymbal-Pad noch ausreichend schwingen
kann. Verwenden Sie die dem Cymbal-Pad
beigefügte Flügelmutter und Filzscheibe.
CY-8
PD-8A
CY-5
PDX-8
TD-17-L
FD-9
Befestigen des Kick-Pedal (KD-10)
Befestigen Sie das Fußpedal
vorschriftsmäßig.
OK
nicht OK
Anschließen des AC-Adapters und
05
der Lautsprecher
CR1
Schließen Sie den AC-Adapter, die Lautsprecher bzw. Kopfhörer an (siehe Anleitung
des TD-Soundmoduls).
HH
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die
TD-17
Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen
SNR
vornehmen.
HHC
Schließen Sie die Kabel an wie in der Abbildung gezeigt.
Ansicht von hinten
CR1
RD
T1
T2
HH
SNR
T3
TD-17
KIK
RDB
HHC
*
5
1
0
0
0
6
3
9
3
3
-
0
1
*
© 2018 Roland Corporation
8 Aufbauanleitung (dieses Dokument)
8 Bedienungsanleitungs-Set
8 Stimmschlüssel
8 AC-Adapter
„Roland"-Logo auf der
entfernt liegenden Seite
Cymbalmutter
Filzscheibe
Drehen Sie die Cymbal-Mutter nur so fest, dass das
Cymbal-Pad noch ausreichend schwingen kann.
Verwenden Sie die dem Ständer beigefügte Cymbalmutter
und Filzscheibe.
CY-8
PD-8A
PD-8A
KD-10
Stellen Sie das KD-10 an
eine Position, an der Sie das
Fußpedal bequem spielen
können.
Befestigen der Snare (PDX-8) und
Toms (PD-8A)
festziehen
lösen
Stange
festziehen
lösen
Stange
* Schließen Sie nicht das RDB-Kabel
an (als Verlängerung). Lassen Sie
die Abdeckung in ihrer Position und
befestigen Sie das Kabel, so dass es
beim Spielen nicht stört.
