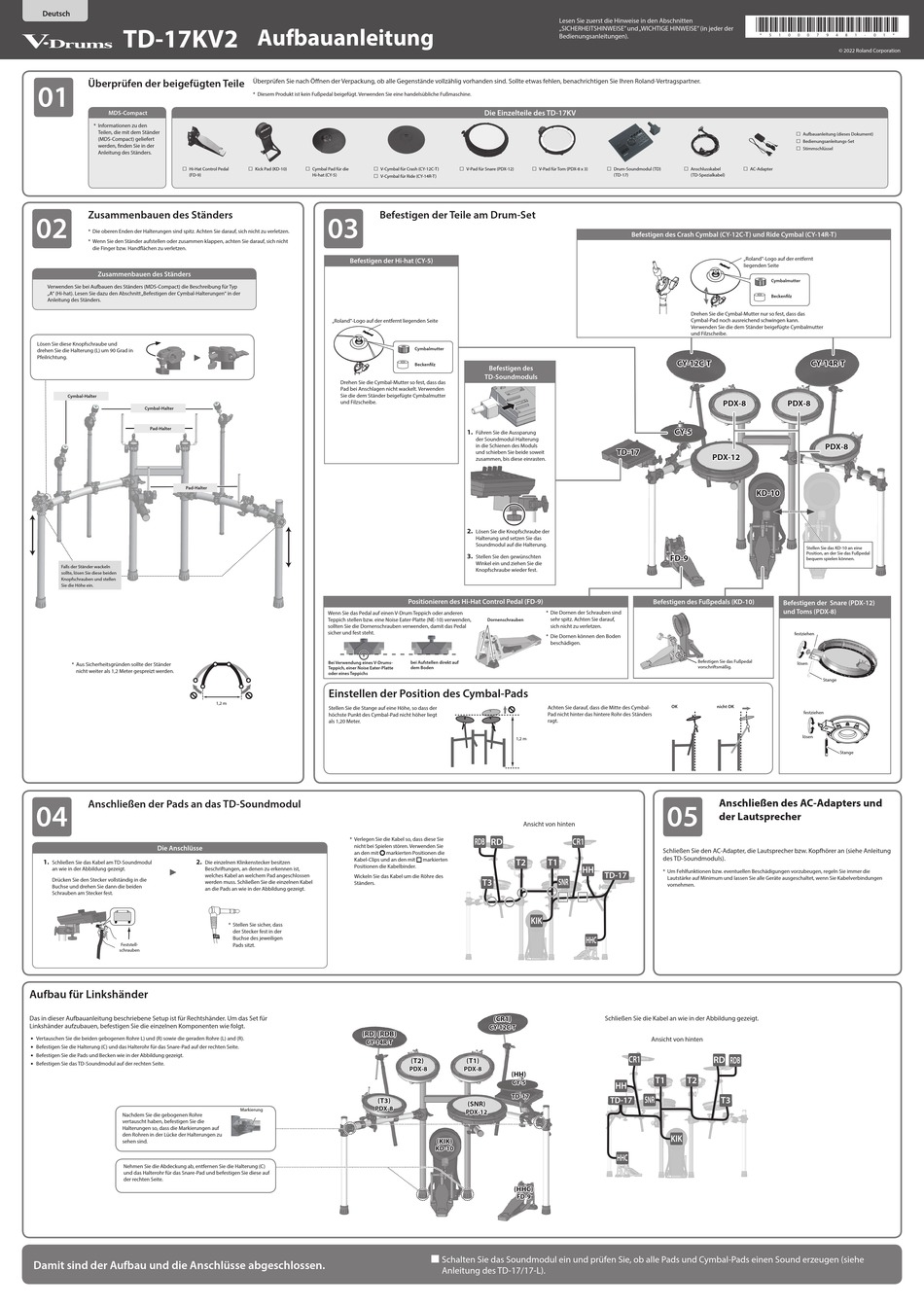

Roland V-Drums TD-17KV2 Aufbauanleitung

TD-17KV2
Überprüfen der beigefügten Teile
01
MDS-Compact
* Informationen zu den
Teilen, die mit dem Ständer
(MDS-Compact) geliefert
werden, finden Sie in der
Anleitung des Ständers.
8 Hi-Hat Control Pedal
(FD-9)
Zusammenbauen des Ständers
02
* Die oberen Enden der Halterungen sind spitz. Achten Sie darauf, sich nicht zu verletzen.
* Wenn Sie den Ständer aufstellen oder zusammen klappen, achten Sie darauf, sich nicht
die Finger bzw. Handflächen zu verletzen.
Zusammenbauen des Ständers
Verwenden Sie bei Aufbauen des Ständers (MDS-Compact) die Beschreibung für Typ
„A" (Hi-hat). Lesen Sie dazu den Abschnitt „Befestigen der Cymbal-Halterungen" in der
Anleitung des Ständers.
Lösen Sie diese Knopfschraube und
drehen Sie die Halterung (L) um 90 Grad in
Pfeilrichtung.
Cymbal-Halter
Cymbal-Halter
Pad-Halter
Pad-Halter
Falls der Ständer wackeln
sollte, lösen Sie diese beiden
Knopfschrauben und stellen
Sie die Höhe ein.
* Aus Sicherheitsgründen sollte der Ständer
nicht weiter als 1,2 Meter gespreizt werden.
Anschließen der Pads an das TD-Soundmodul
04
Die Anschlüsse
1. 2.
Schließen Sie das Kabel am TD-Soundmodul
an wie in der Abbildung gezeigt.
Drücken Sie den Stecker vollständig in die
Buchse und drehen Sie dann die beiden
Schrauben am Stecker fest.
Feststell-
schrauben
Aufbau für Linkshänder
Das in dieser Aufbauanleitung beschriebene Setup ist für Rechtshänder. Um das Set für
Linkshänder aufzubauen, befestigen Sie die einzelnen Komponenten wie folgt.
5 Vertauschen Sie die beiden gebogenen Rohre L) und (R) sowie die geraden Rohre (L) and (R).
5 Befestigen Sie die Halterung (C) und das Halterohr für das Snare-Pad auf der rechten Seite.
5 Befestigen Sie die Pads und Becken wie in der Abbildung gezeigt.
5 Befestigen Sie das TD-Soundmodul auf der rechten Seite.
Nachdem Sie die gebogenen Rohre
vertauscht haben, befestigen Sie die
Halterungen so, dass die Markierungen auf
den Rohren in der Lücke der Halterungen zu
sehen sind.
Nehmen Sie die Abdeckung ab, entfernen Sie die Halterung (C)
und das Halterohr für das Snare-Pad und befestigen Sie diese auf
der rechten Seite.
Damit sind der Aufbau und die Anschlüsse abgeschlossen.
Aufbauanleitung
Überprüfen Sie nach Öffnen der Verpackung, ob alle Gegenstände vollzählig vorhanden sind. Sollte etwas fehlen, benachrichtigen Sie Ihren Roland-Vertragspartner.
* Diesem Produkt ist kein Fußpedal beigefügt. Verwenden Sie eine handelsübliche Fußmaschine.
8 Kick Pad (KD-10) 8 Cymbal Pad für die 8 V-Cymbal für Crash (CY-12C-T)
8 V-Cymbal für Ride (CY-14R-T)
Hi-hat (CY-5)
03
Befestigen der Hi-hat (CY-5)
„Roland"-Logo auf der entfernt liegenden Seite
Drehen Sie die Cymbal-Mutter so fest, dass das
Pad bei Anschlagen nicht wackelt. Verwenden
Sie die dem Ständer beigefügte Cymbalmutter
und Filzscheibe.
Wenn Sie das Pedal auf einen V-Drum Teppich oder anderen
Teppich stellen bzw. eine Noise Eater-Platte (NE-10) verwenden,
sollten Sie die Dornenschrauben verwenden, damit das Pedal
sicher und fest steht.
Bei Verwendung eines V-Drums-
Teppich, einer Noise Eater-Platte
oder eines Teppichs
Einstellen der Position des Cymbal-Pads
1,2 m
Stellen Sie die Stange auf eine Höhe, so dass der
höchste Punkt des Cymbal-Pad nicht höher liegt
als 1,20 Meter.
* Verlegen Sie die Kabel so, dass diese Sie
nicht bei Spielen stören. Verwenden Sie
an den mit
Kabel-Clips und an den mit
Die einzelnen Klinkenstecker besitzen
Positionen die Kabelbinder.
Beschriftungen, an denen zu erkennen ist,
welches Kabel an welchem Pad angeschlossen
Wickeln Sie das Kabel um die Röhre des
werden muss. Schließen Sie die einzelnen Kabel Ständers.
an die Pads an wie in der Abbildung gezeigt.
* Stellen Sie sicher, dass
der Stecker fest in der
Buchse des jeweiligen
Pads sitzt.
(RD) (RDB)
CY-14R-T
(T3)
PDX-8
Markierung
Die Einzelteile des TD-17KV
8 V-Pad für Snare (PDX-12) 8 V-Pad für Tom (PDX-8 x 3)
Befestigen der Teile am Drum-Set
Cymbalmutter
Beckenfilz
Befestigen des
TD-Soundmoduls
1.
Führen Sie die Aussparung
der Soundmodul-Halterung
in die Schienen des Moduls
und schieben Sie beide soweit
zusammen, bis diese einrasten.
2.
Lösen Sie die Knopfschraube der
Halterung und setzen Sie das
Soundmodul auf die Halterung.
3.
Stellen Sie den gewünschten
WInkel ein und ziehen Sie die
Knopfschraube wieder fest.
Positionieren des Hi-Hat Control Pedal (FD-9)
* Die Dornen der Schrauben sind
sehr spitz. Achten Sie darauf,
Dornenschrauben
sich nicht zu verletzen.
* Die Dornen können den Boden
beschädigen.
bei Aufstellen direkt auf
dem Boden
Achten Sie darauf, dass die Mitte des Cymbal-
Pad nicht hinter das hintere Rohr des Ständers
ragt.
1,2 m
Ansicht von hinten
RDB
RD
markierten Positionen die
markierten T2 T1
T3
KIK
(CR1)
CY-12C-T
(T2) (T1)
PDX-8 PDX-8
(HH)
CY-5
TD-17
(SNR)
PDX-12
(KIK)
KD-10
(HHC)
FD-9
9
Schalten Sie das Soundmodul ein und prüfen Sie, ob alle Pads und Cymbal-Pads einen Sound erzeugen (siehe
Anleitung des TD-17/17-L).
Lesen Sie zuerst die Hinweise in den Abschnitten
„SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (in jeder der
Bedienungsanleitungen).
8 Drum-Soundmodul (TD) 8 Anschlusskabel
(TD-17) (TD-Spezialkabel)
Befestigen des Crash Cymbal (CY-12C-T) und Ride Cymbal (CY-14R-T)
Drehen Sie die Cymbal-Mutter nur so fest, dass das
Cymbal-Pad noch ausreichend schwingen kann.
Verwenden Sie die dem Ständer beigefügte Cymbalmutter
und Filzscheibe.
CY-12C-T
PDX-8
CY-5
TD-17
PDX-12
FD-9
Befestigen des Fußpedals (KD-10)
Befestigen Sie das Fußpedal
vorschriftsmäßig.
OK nicht OK
Anschließen des AC-Adapters und
05
der Lautsprecher
CR1
Schließen Sie den AC-Adapter, die Lautsprecher bzw. Kopfhörer an (siehe Anleitung
des TD-Soundmoduls).
HH
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die
TD-17
Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen
SNR
vornehmen.
HHC
Schließen Sie die Kabel an wie in der Abbildung gezeigt.
Ansicht von hinten
CR1
RD RDB
T1 T2
HH
SNR T3
TD-17
KIK
HHC
*5100079481-01*
© 2022 Roland Corporation
8 Aufbauanleitung (dieses Dokument)
8 Bedienungsanleitungs-Set
8 Stimmschlüssel
8 AC-Adapter
„Roland"-Logo auf der entfernt
liegenden Seite
Cymbalmutter
Beckenfilz
CY-14R-T
PDX-8
PDX-8
KD-10
Stellen Sie das KD-10 an eine
Position, an der Sie das Fußpedal
bequem spielen können.
Befestigen der Snare (PDX-12)
und Toms (PDX-8)
festziehen
lösen
Stange
festziehen
lösen
Stange
