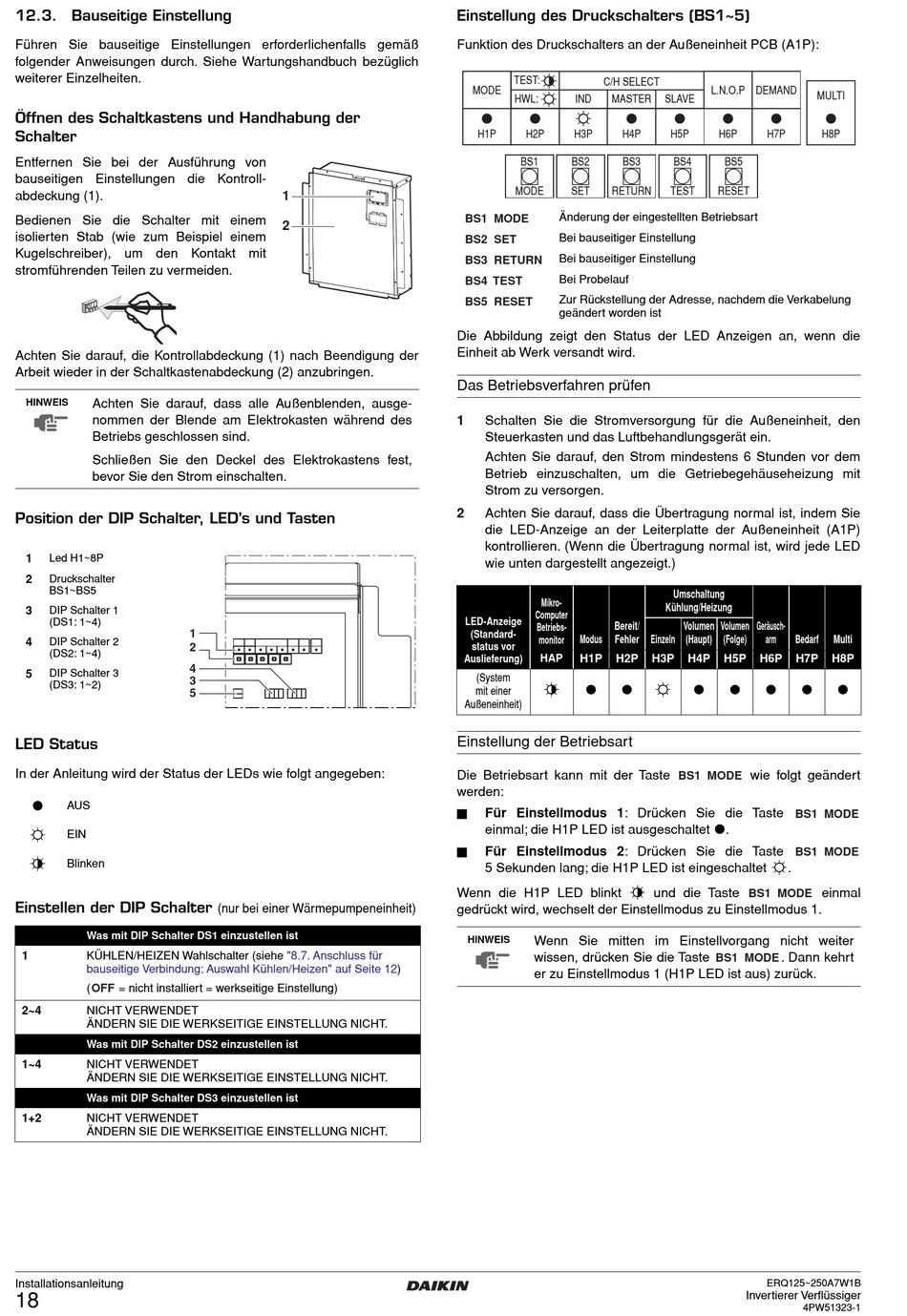

12.3. Bauseitige Einstellung

Führen Sie bauseitige Einstellungen erforderlichenfalls gemäß
folgender Anweisungen durch. Siehe Wartungshandbuch bezüglich
weiterer Einzelheiten.
Öffnen des Schaltkastens und Handhabung der
Schalter
Entfernen Sie bei der Ausführung von
bauseitigen Einstellungen die Kontroll-
abdeckung (1).
Bedienen Sie die Schalter mit einem
isolierten Stab (wie zum Beispiel einem
Kugelschreiber), um den Kontakt mit
stromführenden Teilen zu vermeiden.
Achten Sie darauf, die Kontrollabdeckung (1) nach Beendigung der
Arbeit wieder in der Schaltkastenabdeckung (2) anzubringen.
HINWEIS Achten Sie darauf, dass alle Außenblenden, ausge-
nommen der Blende am Elektrokasten während des
Betriebs geschlossen sind.
Schließen Sie den Deckel des Elektrokastens fest,
bevor Sie den Strom einschalten.
Position der DIP Schalter, LED's und Tasten
1 Led H1~8P
2 Druckschalter
BS1~BS5
3 DIP Schalter 1
(DS1: 1~4)
4 DIP Schalter 2
(DS2: 1~4)
5 DIP Schalter 3
(DS3: 1~2)
LED Status
In der Anleitung wird der Status der LEDs wie folgt angegeben:
x
AUS
w
EIN
c
Blinken
Einstellen der DIP Schalter
Was mit DIP Schalter DS1 einzustellen ist
1 KÜHLEN/HEIZEN Wahlschalter (siehe
bauseitige Verbindung: Auswahl Kühlen/Heizen" auf Seite
( OFF = nicht installiert = werkseitige Einstellung)
2~4 NICHT VERWENDET
ÄNDERN SIE DIE WERKSEITIGE EINSTELLUNG NICHT.
Was mit DIP Schalter DS2 einzustellen ist
1~4 NICHT VERWENDET
ÄNDERN SIE DIE WERKSEITIGE EINSTELLUNG NICHT.
Was mit DIP Schalter DS3 einzustellen ist
1+2 NICHT VERWENDET
ÄNDERN SIE DIE WERKSEITIGE EINSTELLUNG NICHT.
Installationsanleitung
18
1
2
1
2
4
3
5
(nur bei einer Wärmepumpeneinheit)
"8.7. Anschluss für
Einstellung des Druckschalters (BS1~5)
Funktion des Druckschalters an der Außeneinheit PCB (A1P):
TEST:
MODE
HWL:
H1P H2P
BS1
MODE
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 RESET
Die Abbildung zeigt den Status der LED Anzeigen an, wenn die
Einheit ab Werk versandt wird.
Das Betriebsverfahren prüfen
1 Schalten Sie die Stromversorgung für die Außeneinheit, den
Steuerkasten und das Luftbehandlungsgerät ein.
Achten Sie darauf, den Strom mindestens 6 Stunden vor dem
Betrieb einzuschalten, um die Getriebegehäuseheizung mit
Strom zu versorgen.
2 Achten Sie darauf, dass die Übertragung normal ist, indem Sie
die LED-Anzeige an der Leiterplatte der Außeneinheit (A1P)
kontrollieren. (Wenn die Übertragung normal ist, wird jede LED
wie unten dargestellt angezeigt.)
Mikro-
Computer
LED-Anzeige
Betriebs-
(Standard-
monitor
status vor
HAP
Auslieferung)
(System
c
mit einer
Außeneinheit)
Einstellung der Betriebsart
Die Betriebsart kann mit der Taste
werden:
Für Einstellmodus 1: Drücken Sie die Taste
einmal; die H1P LED ist ausgeschaltet
Für Einstellmodus 2: Drücken Sie die Taste
5 Sekunden lang; die H1P LED ist eingeschaltet
Wenn die H1P LED blinkt
gedrückt wird, wechselt der Einstellmodus zu Einstellmodus 1.
HINWEIS Wenn Sie mitten im Einstellvorgang nicht weiter
wissen, drücken Sie die Taste
12)
er zu Einstellmodus 1 (H1P LED ist aus) zurück.
C/H SELECT
L.N.O.P DEMAND
IND MASTER SLAVE
H3P H4P H5P H6P
BS2 BS3 BS4 BS5
SET RETURN TEST RESET
Änderung der eingestellten Betriebsart
Bei bauseitiger Einstellung
Bei bauseitiger Einstellung
Bei Probelauf
Zur Rückstellung der Adresse, nachdem die Verkabelung
geändert worden ist
Umschaltung
Kühlung/Heizung
Bereit/ Volumen Volumen
Modus Fehler Einzeln (Haupt) (Folge)
H1P H2P H3P H4P H5P
x x w x x
BS1 MODE
x
.
c
und die Taste
BS1 MODE
MULTI
H7P H8P
Geräusch-
arm Bedarf Multi
H6P H7P H8P
x x x
wie folgt geändert
BS1 MODE
BS1 MODE
w
.
einmal
BS1 MODE
. Dann kehrt
ERQ125~250A7W1B
Invertierer Verflüssiger
4PW51323-1
