ADVERTENCIA
ANTES DE REALIZAR CUALQUIER
TRABAJO ELÉCTRICO, APAGUE
EL INTERRUPTOR PRINCIPAL
DEL SISTEMA.
1. Prepare el cable para la conexión:
USAR EL CABLE CORRECTO
Tipos de cables:
• Cable de alimentación: H07RN-F
• Cable de comunicación: H07RN-F
Modelo
14 / 18
21 / 27
36 / 42
SELECCIONAR EL TAMAÑO
CORRECTO DEL CABLE
La sección del cable de alimentación, de comuni-
cación, del fusible y del interruptor se debe deter-
minar según la corriente máxima de la unidad.
La corriente máxima está indicada en la placa
situada en el lateral de la unidad. Consulte esta
placa para elegir el cable, el fusible y el interrup-
tor adecuado.
a. Use el pelacables, pele el aislamiento exterior
....del cable para exponer unos 15 cm de los
....diferentes cables.

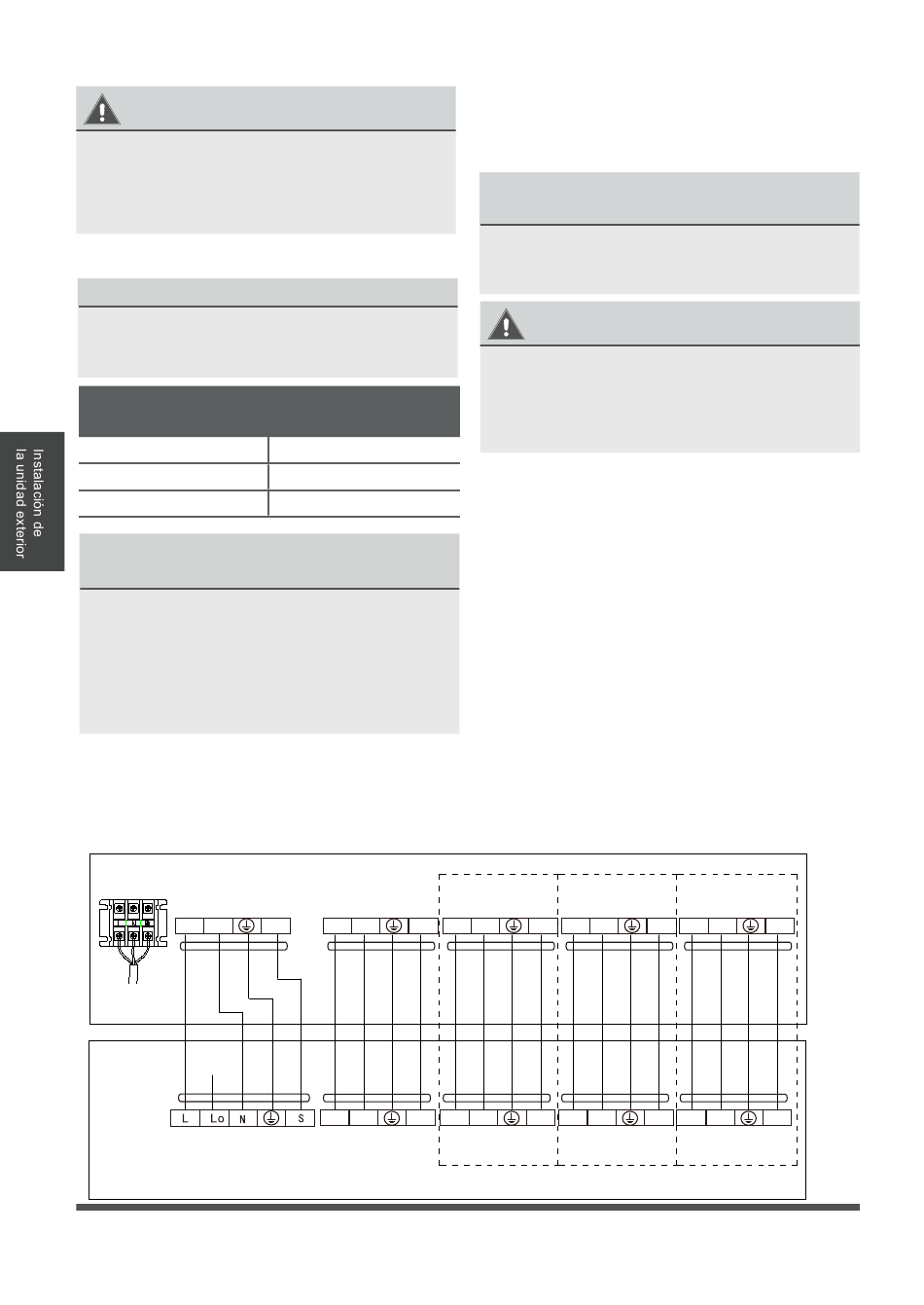

Terminales de la unidad exterior
A
L N
230V - 50Hz
Unidad Interior
No conectar
Ud. Interior Pared (AMW)
Nota:
1. Las unidades interiores de pared tienen un terminal de conexión
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Cable de alimentación
(mm2)
2 x 2.5 + T
2 x 2.5 + T
2 x 4 + T
B
S L N S
L N S
Otras uds. Interiores Cassette o Conducto
b. Pele el aislamiento de los extremos de los
....cables.
c. Mediante un alicate pelacables, realice un asa
....en forma de U en los extremos de los cables.
TOME PRECAUCIONES
EN CUANTO AL CABLEADO ACTIVO
Mientras pela los cables, asegúrese de que
puede distinguir claramente los cables activos
("L") de los otros.
ADVERTENCIA
TODOS LOS CABLES DEBEN SER HOMOLO-
GADOS Y CUMPLIR CON LAS ESPECIFICA-
CIONES DEL DIAGRAMA QUE ESTÁ EN LA
TAPA DE LOS CABLES DE LA UNIDAD EXTE-
RIOR.
2. Quite la tapa de las conexiones.
3. Desenrosque el sujetacables por debajo del
....bloque de terminales y apártelo.
4. Haga coincidir los colores de las etiquetas con
....los del bloque de terminales y enrosque y
....conecte firmemente de cada cable a
....terminal correspondiente.
5. Después de comprobar que cada conexión es
....segura, doble los cables alrededor para evitar
....que el agua de lluvia entre en el terminal.
6. Con la abrazadera fije el cable a la
....Atornille con firmeza el sujetacables.
7. Aísle los cables que no están en uso con cinta
....aislante eléctrica de PVC. Colóquelos de
....manera que no entren en contacto con
....ninguna pieza eléctrica o metálica.
8..Vuelva a instalar la tapa de los cables ubicada
....en el lateral de la unidad y vuélvala a fijar en su
....lugar.
C D
L N S L N
L N S L N
que se debe dejar sin conectar.
Lo
26
su...
unidad.
E
C(S) L N C(S)
S L N S
