Pared
Interior

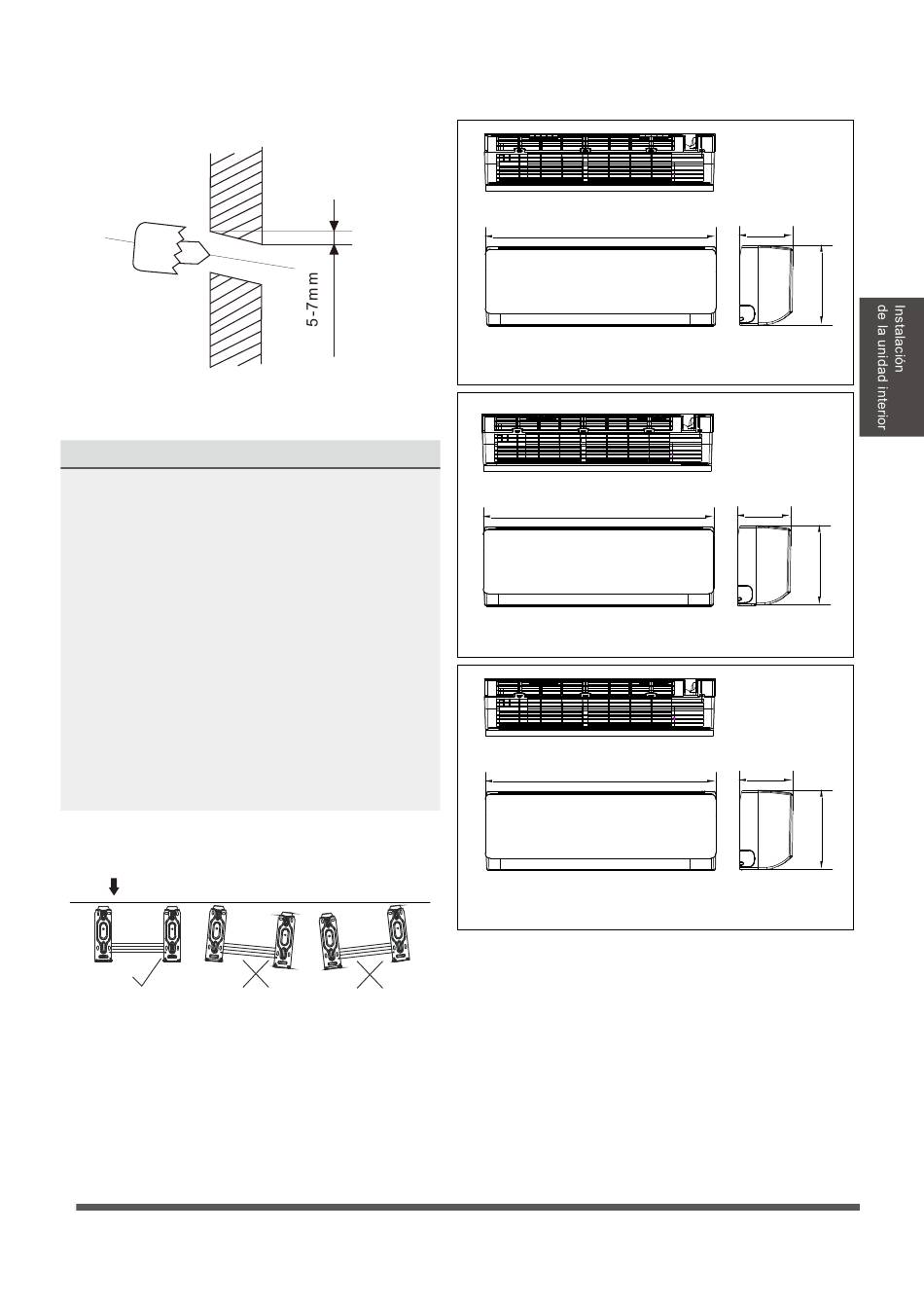

Fig. 4.2
DIMENSIONES DE LA PLACA DE MONTAJE
Diferentes modelos tienen placas de montaje
diferentes. Para asegurar que tiene suficiente
espacio para montar la unidad interior, los diagra-
mas a la derecha muestran diferentes tipos y
dimensiones de placas de montaje:
- Ancho de la placa de montaje
- Altura de la placa de montaje
- Ancho de la unidad interior en relación con la
..placa de la montaje.
- Altura de la unidad interior en relación con la
..placa montaje
- Posiciones recomendadas del agujero en la
..pared (ambas a la derecha y a la izquierda de la
..placa de montaje)
- Distancias relativas entre los agujeros de los
..tornillos
Orientación correcta de la placa de montaje
Modelo 24
Modelo 6000
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Exterior
15
200
750
Modelo 09 y 12
225
900
Modelo 18
233
1082
Modelo 24
Fig. 4.3
Unidad: mm
285
310
330
