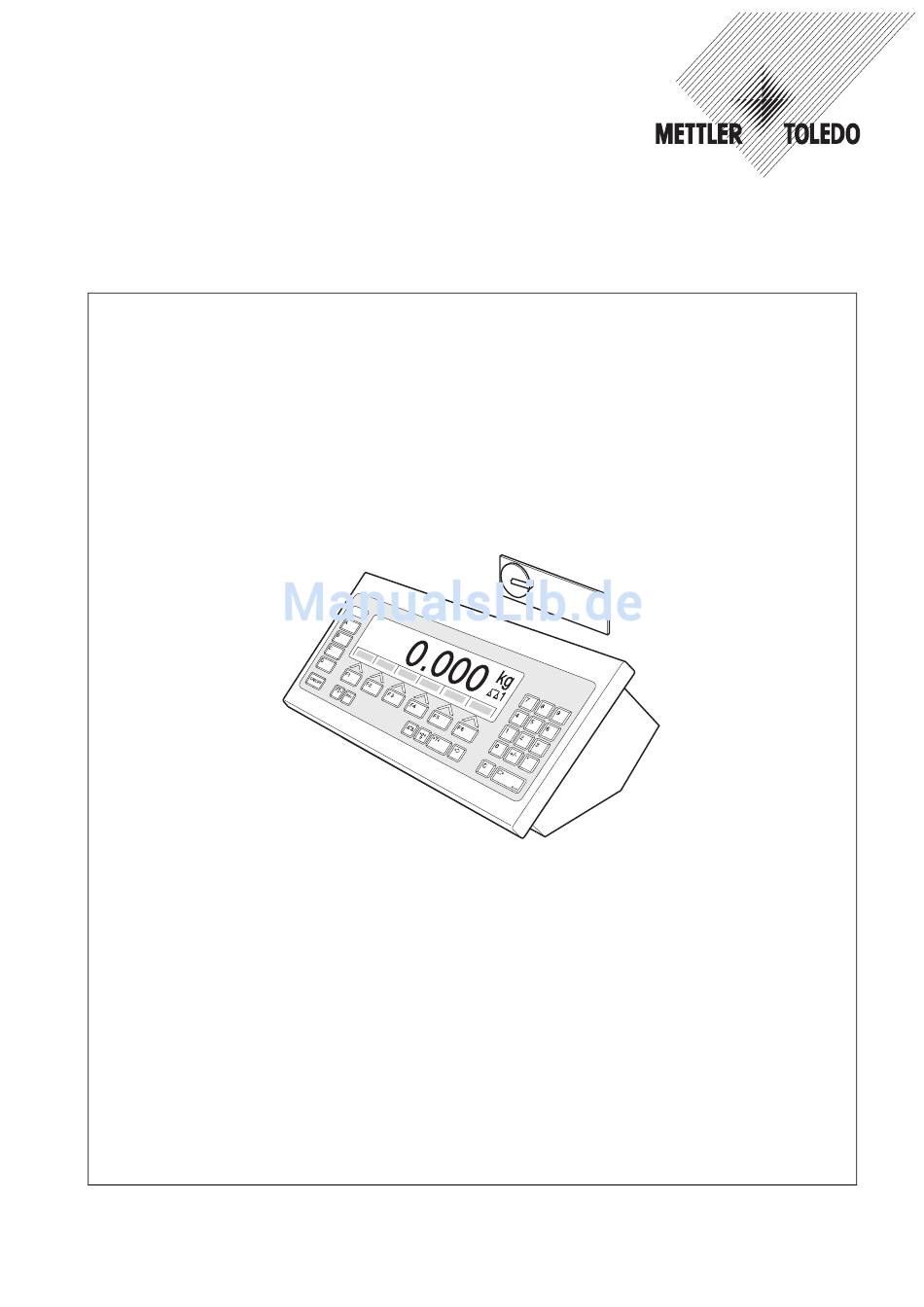

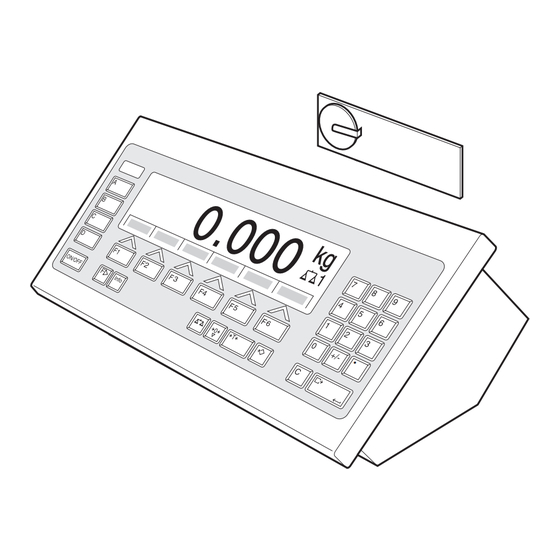

- Seite 1 Bedienungs- und Installationsanleitung METTLER TOLEDO MultiRange 2000 Applikationssoftware ID7-Control...
-
Seite 3: Inhaltsverzeichnis
Inhalt ID7-Control Inhalt Seite Einführung und Montage .............. Einführung ................... Sicherheitshinweise............... ID7-Control einbauen ..............Anwendungen des ID7-Control ............. VOLLAUTOMATISCHER und HALBAUTOMATISCHER BETRIEB....Anwendung KONTROLLIEREN............Anwendung KLASSIEREN ............... 13 Anwendung WIEGEN ..............19 Anwendung WIEGEN 1+1.............. 23 Anwendung ZIELSUMMIEREN ............27 Anwendung REMOTE-BETRIEB ............ -
Seite 4: Einführung Und Montage
Einbauen und Anwenden der Applikationssoftware ID7-Control. Sicherheitshinweise 1.2.1 Einbau ins explosionsgeschützte Wägeterminal ID7xx-... EXPLOSIONSGEFAHR Das Wägeterminal ID7xx-... darf nur vom METTLER TOLEDO Service geöffnet werden. Zum Einbau der Applikationssoftware ID7-Control wenden Sie sich bitte an den METTLER TOLEDO Service. 1.2.2 Einbau ins Wägeterminal ID7-... -
Seite 5: Id7-Control Montieren
Einführung und Montage ID7-Control Einbaugerät 1. Auf der Innenseite des Schaltschranks 10 Sechskantschrauben am Ausschnitt lösen. 2. Deckel vom Schaltschrank abnehmen und nach vorne klappen. Dabei darauf achten, dass die Kabel nicht beschädigt werden. 3. Montageblech hochklappen. 1.3.2 ID7-Control montieren 1. - Seite 6 Einführung und Montage ID7-Control Einbaugerät schließen 1. Montageblech einklappen und Deckel wieder auf den Ausschnitt aufsetzen. 2. Deckel auf der Innenseite mit 10 Schrauben am Schaltschrank befestigen. Dabei darauf achten, dass keine Kabel eingeklemmt werden. Bedienungs- und Installationsanleitung 22004180D 04/10...
-
Seite 7: Anwendungen Des Id7-Control
Anwendungen des ID7-Control ID7-Control 2 Anwendungen des ID7-Control Das ID7-Control unterstützt 5 verschiedene Anwendungen, die Sie im Mastermode wählen und einstellen: KONTROLLIEREN, KLASSIEREN, WIEGEN, WIEGEN 1+1 und ZIELSUMMIEREN. Diese Anwendungen können vollautomatisch oder halbautoma- tisch betrieben werden. Der halbautomatische Betrieb gestattet eine Remote-Bedie- nung. -
Seite 8: Halbautomatischer Betrieb
Anwendungen des ID7-Control ID7-Control 2.1.2 Halbautomatischer Betrieb Das Wägegut wird von Hand auf die Wägebrücke befördert, z. B. auf eine Hänge- bahn-Wägebrücke, dort gewogen und wieder von Hand abtransportiert. Bei einer Hängebahn erlauben Sperrklappen am Übergang zur Wägeschiene nur eine Förder- richtung. -
Seite 9: Anwendung Kontrollieren
Anwendungen des ID7-Control ID7-Control Anwendung KONTROLLIEREN Das ID7-Control kontrolliert, ob das Gewicht eines Wägeguts einem vorgegebenen Sollwert mit frei definierbaren Toleranzgrenzen entspricht. Voraussetzung Im Mastermode ist die Anwendung KONTROLLIEREN eingestellt. 2.2.1 Funktionstasten Die Funktionstasten des ID7-Control sind in der Anwendung KONTROLLIEREN wie folgt belegt: Vollautomatischer Betrieb... -
Seite 10: Sollwerte Vorgeben
Anwendungen des ID7-Control ID7-Control 2.2.2 Sollwerte vorgeben Numerisch eingeben 1. Taste LIMIT drücken. 2. Sollwert SOLL eingeben und mit ENTER bestätigen. 3. Obere Toleranz TOL(+) eingeben und mit ENTER bestätigen. 4. Untere Toleranz TOL(–) eingeben und mit ENTER bestätigen. 5. Zeit vorgeben, nach der das Förderband abschaltet, wenn kein stillstehender Gewichtswert ermittelt werden konnte: TIMER 1 eingeben und mit ENTER bestätigen. - Seite 11 Anwendungen des ID7-Control ID7-Control Hinweise • Die Gewichtswerte müssen größer sein als das Zero-Limit, das Sie im Mastermode einstellen, siehe Abschnitt 3.1.2. • Zwischen 2 Wägungen muss die Wägebrücke unter das Zero-Limit entlastet wer- den. Summieren Sie können die Gewichtswerte mehrerer Posten automatisch summieren. Zusätzlich können Sie einen Postenzähler setzen.
-
Seite 12: Kontrollieren Im Halbautomatischen Betrieb
Anwendungen des ID7-Control ID7-Control 2.2.4 Kontrollieren im halbautomatischen Betrieb 1. Sollwerte vorgeben, siehe Abschnitt 2.2.2. 2. Posten auf die Wägebrücke stellen. – Taste PLUS drücken. Die Anzeige zeigt die Gewichtsklasse an: Klasse Gewichtsbereich Anzeige Gewichtswert innerhalb der Toleranz- INNERHALB TOLERANZ grenzen ZU KLEIN Gewichtswert unterhalb der Toleranz-... - Seite 13 Anwendungen des ID7-Control ID7-Control Hinweis Wenn im Mastermode TOLERANZKONTROLLE EIN eingestellt ist, werden nur Ge- wichtswerte der Klasse GUT summiert. Bekannten Gewichtswert 1. Taste HAND drücken. zur Summe übernehmen 2. Bekannten Gewichtswert zur Summe übernehmen und mit ENTER bestätigen. – Der Gewichtswert wird zur Summe hinzugefügt. –...
- Seite 14 Anwendungen des ID7-Control ID7-Control 2.2.5 Applikationsspezifische Informationen abrufen Mit folgenden Tastenkombinationen können Sie Informationen abrufen: Vollautomatischer INFO, LIMIT Aktuelle Wägeparameter anzeigen. Betrieb INFO, SUMME Aktuelle Gesamtsumme anzeigen. INFO, POSTEN Postenzähler anzeigen. Halbautomatischer INFO, LIMIT Aktuelle Wägeparameter anzeigen. Betrieb INFO, SUMME Aktuelle Gesamtsumme anzeigen.
-
Seite 15: Anwendung Klassieren
Anwendungen des ID7-Control ID7-Control Anwendung KLASSIEREN Das ID7-Control teilt das Wägegut in 8 verschiedene Gewichtsklassen ein. Voraussetzung Im Mastermode ist die Anwendung KLASSIEREN eingestellt. 2.3.1 Funktionstasten Die Funktionstasten des ID7-Control sind in der Anwendung KLASSIEREN wie folgt belegt: Vollautomatischer Betrieb LIMIT SUMME POSTEN... -
Seite 16: Limits Vorgeben
Anwendungen des ID7-Control ID7-Control 2.3.2 Limits vorgeben Numerisch eingeben 1. Taste LIMIT drücken. 2. Nacheinander LIMIT 1 … LIMIT 7 eingeben und mit ENTER bestätigen. Für LIMIT 1 … LIMIT 7 muss gelten: LIMIT 1< LIMIT 2 ≤ … ≤ LIMIT 7 ≤ Maximallast. 3. -
Seite 17: Klassieren Im Vollautomatischen Betrieb
Anwendungen des ID7-Control ID7-Control 2.3.3 Klassieren im vollautomatischen Betrieb 1. Limits vorgeben, siehe Abschnitt 2.3.2. 2. Externe Taste START drücken. – Der erste Posten wird vom Förderband auf die Wägebrücke transportiert. – Die Anzeige zeigt die aktuelle Gewichtsklasse an: Klasse Gewichtsbereich Anzeige Zero-Limit ≤... -
Seite 18: Klassieren Im Halbautomatischen Betrieb
Anwendungen des ID7-Control ID7-Control 2. Externe Taste START drücken. – Das Wägegut wird automatisch auf die Wägebrücke befördert und gewogen. – Gewichtswert und Nummer des aktuellen Postens werden angezeigt und auto- matisch gedruckt. – Der Gewichtswert wird zur Gewichtssumme addiert. –... - Seite 19 Anwendungen des ID7-Control ID7-Control 5. Taste SUMME drücken. – Die Gewichtssumme wird angezeigt und automatisch gedruckt. – Die Gesamtanzahl Posten wird angezeigt und automatisch gedruckt. 6. Um die Gewichtssumme zwischenzuspeichern, Taste ENTER drücken. – oder – Um die Gewichtssumme zu löschen, Taste CLEAR drücken. Bekannten Gewichtswert 1.
- Seite 20 Anwendungen des ID7-Control ID7-Control 2.3.5 Applikationsspezifische Informationen abrufen Mit folgenden Tastenkombinationen können Sie Informationen abrufen: Vollautomatischer INFO, LIMIT Aktuelle Wägeparameter anzeigen. Betrieb INFO, SUMME Aktuelle Gesamtsumme anzeigen. INFO, POSTEN Postenzähler anzeigen. Halbautomatischer INFO, LIMIT Aktuelle Wägeparameter anzeigen. Betrieb INFO, SUMME Aktuelle Gesamtsumme anzeigen.
-
Seite 21: Anwendung Wiegen
Anwendungen des ID7-Control ID7-Control Anwendung WIEGEN Das ID7-Control bestimmt automatisch den Gewichtswert des Wägeguts. Voraussetzung Im Mastermode ist die Anwendung WIEGEN eingestellt. 2.4.1 Funktionstasten Die Funktionstasten des ID7-Control sind in der Anwendung WIEGEN wie folgt belegt: Vollautomatischer Betrieb LIMIT SUMME POSTEN Wägeparameter vorgeben Gesamtsumme anzeigen... -
Seite 22: Wägeparameter Vorgeben
Anwendungen des ID7-Control ID7-Control 2.4.2 Wägeparameter vorgeben 1. Taste LIMIT drücken. 2. Zeit vorgeben, nach der das Förderband abschaltet, wenn kein stillstehender Gewichtswert ermittelt werden konnte: TIMER 1 eingeben und mit ENTER bestätigen. 3. Entlastungsschwelle zwischen zwei Wägungen vorgeben: ZERO-LIMIT eingeben und mit ENTER bestätigen. Hinweise •... -
Seite 23: Wiegen Im Halbautomatischen Betrieb
Anwendungen des ID7-Control ID7-Control 2. Externe Taste START drücken. – Das Wägegut wird automatisch auf die Wägebrücke befördert und gewogen. – Gewichtswert und Nummer des aktuellen Postens werden angezeigt und auto- matisch gedruckt. – Der Gewichtswert wird zur Gewichtssumme addiert. –... - Seite 24 Anwendungen des ID7-Control ID7-Control 6. Um die Gewichtssumme zwischenzuspeichern, Taste ENTER drücken. – oder – Um die Gewichtssumme zu löschen, Taste CLEAR drücken. Bekannten Gewichtswert Der Gewichtswert wird von Hand eingegeben und zur Gesamtsumme addiert. zur Summe übernehmen 1. Taste HAND drücken. 2.
-
Seite 25: Anwendung Wiegen 1+1
Anwendungen des ID7-Control ID7-Control Anwendung WIEGEN 1+1 Das ID7-Control bestimmt für 2 Hälften jeweils die Gewichtswerte und ermittelt für beide Hälften das Gesamtgewicht. Voraussetzung Im Mastermode ist die Anwendung WIEGEN 1+1 eingestellt. 2.5.1 Funktionstasten Die Funktionstasten des ID7-Control sind in der Anwendung WIEGEN 1+1 wie folgt belegt: Vollautomatischer Betrieb... -
Seite 26: Wiegen Von Zwei Hälften Im Vollautomatischen Betrieb
Anwendungen des ID7-Control ID7-Control 2.5.2 Wägeparameter vorgeben 1. Taste LIMIT drücken. 2. Zeit vorgeben, nach der das Förderband abschaltet, wenn kein stillstehender Gewichtswert ermittelt werden konnte: TIMER 1 eingeben und mit ENTER bestätigen. 3. Entlastungsschwelle zwischen zwei Wägungen vorgeben: ZERO-LIMIT eingeben und mit ENTER bestätigen. Hinweise •... -
Seite 27: Wiegen Von Zwei Hälften Im Halbautomatischen Betrieb
Anwendungen des ID7-Control ID7-Control 2. Externe Taste START drücken. – Das Wägegut wird automatisch auf die Wägebrücke befördert. – Gewichtswert und Nummer des aktuellen Postens werden angezeigt und auto- matisch gedruckt. – Der Gewichtswert wird zur Gewichtssumme addiert. – Das Wägegut wird automatisch von der Wägebrücke abtransportiert. –... - Seite 28 Anwendungen des ID7-Control ID7-Control 4. Wägegut von der Wägebrücke befördern. Wenn der Postenzähler seinen Endwert erreicht hat, zeigt die Anzeige ENDWERT ERREICHT. 5. Taste SUMME drücken. – Die Gewichtssumme wird angezeigt und automatisch gedruckt. – Die Gesamtanzahl Posten wird angezeigt und automatisch gedruckt. 6.
-
Seite 29: Anwendung Zielsummieren
Anwendungen des ID7-Control ID7-Control Anwendung ZIELSUMMIEREN Das Wägegut wird stückweise gewogen und summiert, bis ein zuvor eingestelltes Sollgewicht erreicht ist. Voraussetzung Im Mastermode ist die Anwendung ZIELSUMMIEREN eingestellt. 2.6.1 Funktionstasten Die Funktionstasten des ID7-Control sind in der Anwendung ZIELSUMMIEREN wie folgt belegt: Vollautomatischer Betrieb... -
Seite 30: Sollgewicht Und Toleranzen Vorgeben
Anwendungen des ID7-Control ID7-Control 2.6.2 Sollgewicht und Toleranzen vorgeben Numerisch eingeben 1. Taste LIMIT drücken. 2. Sollgewicht SOLL eingeben und mit ENTER bestätigen. 3. Obere Toleranz TOL(+) eingeben und mit ENTER bestätigen. 4. Untere Toleranz TOL(–) eingeben und mit ENTER bestätigen. Hinweise •... -
Seite 31: Zielsummieren Im Halbautomatischen Betrieb
Anwendungen des ID7-Control ID7-Control Hinweise • Die Gewichtswerte müssen größer sein als das Zero-Limit, das Sie im Mastermode einstellen, siehe Abschnitt 3.1.2. • Zwischen zwei Wägungen muss die Wägebrücke unter das Zero-Limit entlastet werden. • Nach Löschen der Gesamtsumme mit CLEAR werden die Einstellungen von Sollge- wicht und Wägeparameter automatisch angezeigt. - Seite 32 Anwendungen des ID7-Control ID7-Control Hinweise • Die Gewichtswerte müssen größer sein als das Zero-Limit, das Sie im Mastermode einstellen, siehe Abschnitt 3.1.2. • Zwischen zwei Wägungen muss die Wägebrücke unter das Zero-Limit entlastet werden. • Nach Löschen der Gesamtsumme mit CLEAR werden die Einstellungen von Sollge- wicht und Wägeparameter automatisch angezeigt.
- Seite 33 Anwendungen des ID7-Control ID7-Control 2.6.5 Applikationsspezifische Informationen abrufen Mit folgenden Tastenkombinationen können Sie Informationen abrufen: Vollautomatischer INFO, LIMIT Aktuelle Wägeparameter anzeigen. Betrieb INFO, SUMME Aktuelle Gesamtsumme anzeigen. INFO, CODE A Werkseinstellung: Kunden-Nummer anzeigen. INFO, CODE B Werkseinstellung: Artikel-Nummer anzeigen. INFO, CODE C Werkseinstellung: Bediener-Nummer anzeigen.
-
Seite 34: Anwendung Remote-Betrieb
Anwendungen des ID7-Control ID7-Control Anwendung REMOTE-BETRIEB Das ID7-Control wird über "elektronische Finger" ferngesteuert, die die Tasten ENTER, PLUS und die Tastenfolgen SUMME, ENTER sowie SUMME, CLEAR am ID7-Control ersetzen. Sie können mit dem ID7-Control Gewichtswerte bestimmen oder Gesamt- summen bilden. Die "elektronischen Finger"... -
Seite 35: Einstellungen Im Mastermode
Einstellungen im Mastermode ID7-Control 3 Einstellungen im Mastermode Mastermodeblock PAC 3.1.1 Übersicht über den Mastermodeblock PAC In diesem Block können Sie folgende Systemeinstellungen vornehmen: AUTO SUM AUTO SUM REPORT EIN REPORT AUS Legende • Grau hinterlegte Blöcke werden im folgenden ausführlich beschrieben. •... - Seite 36 Einstellungen im Mastermode ID7-Control Je nach Wahl von Anwendung und Betriebsart müssen noch folgende Einstellungen vorgenommen werden: AUSGABEMODUS AUSGABEMODUS AUSGABEMODUS AUTO SUM AUTO SUM AUTO SUM AUTO SUM REPORT REPORT REPORT REPORT Legende • Grau hinterlegte Blöcke erscheinen nur bei vollautomatischem Betrieb. •...
-
Seite 37: Einstellungen Im Mastermodeblock Pac
Einstellungen im Mastermode ID7-Control 3.1.2 Einstellungen im Mastermodeblock PAC ANWENDUNG Anwendung wählen KONTROLLIEREN Das ID7-Control kontrolliert, ob das Gewicht einem vorgegebenen Sollwert mit frei definierbaren Toleranzgrenzen entspricht (Werkseinstellung). Weitere Eingaben: 1. Sollwert SOLL eingeben und mit ENTER bestätigen: SOLL < Maximallast. Um den angezeigten Wert zu übernehmen, Taste ENTER drücken. - Seite 38 Einstellungen im Mastermode ID7-Control ANWENDUNG Anwendung wählen WIEGEN 1+1 Zwei aufeinanderfolgende Wägegüter werden gewogen und zu einem Wägegut addiert. AUTO SUMMIEREN EIN ist automatisch eingestellt. Weitere Eingaben: 1. ZEITDAUER für Block TIMER 1 SETZEN eingeben und mit ENTER bestätigen: 0,1 … 99,9 Sekunden. Um den angezeigten Wert zu übernehmen, Taste ENTER drücken.
- Seite 39 Einstellungen im Mastermode ID7-Control BETRIEBSART Betriebsart wählen VOLLAUTOMATISCHER Das Wägegut wird automatisch auf die Wägebrücke transportiert und erfasst. BETRIEB HALBAUTOMATISCHER Das Wägegut wird manuell auf die Wägebrücke transportiert und erfasst. BETRIEB REMOTE- Das ID7-Control wird über "elektronischen Finger" ferngesteuert. Die elektronischen BEDIENUNG Finger werden über externe Tasten ausgelöst, siehe Abschnitt 7.1, oder über Befehle über die serielle Schnittstelle, siehe Abschnitt 4.1.
- Seite 40 Einstellungen im Mastermode ID7-Control FRUEHABSCHALTUNG Frühabschaltung ein- oder ausschalten Nur bei den Anwendungen KONTROLLIEREN und KLASSIEREN. Wenn FRUEHABSCHALTUNG EIN eingestellt ist, werden die Ausgangssignale GEWICHT ZU GROSS, GEWICHT ZU KLEIN bzw. KLASSE 2 … KLASSE 8 sofort nach Entlasten der Wägebrücke zurückgesetzt. Wenn FRUEHABSCHALTUNG AUS eingestellt ist, bleiben die Signale bestehen, bis der nächste Gewichtswert ermittelt ist.
- Seite 41 Einstellungen im Mastermode ID7-Control TIMER 3 SETZEN Zeit zwischen Start und Stop eines Zulaufbands eingeben, so dass sich jederzeit nur ein Wägegut auf der Wägebrücke befindet Nur bei VOLLAUTOMATISCHER BETRIEB. Das Zulaufband wird folgendermaßen gesteuert: • Das Zulaufband transportiert das Wägegut auf das laufende Förderband der Wägebrücke.
- Seite 42 Einstellungen im Mastermode ID7-Control LIMIT-FIX Feste Grenzwerte netzausfallsicher in Limit-Festwertspeichern ablegen Nur bei der Anwendung KLASSIEREN. LIMIT-FIX LADEN 1. Speichernummer LIMIT-FIX NR eingeben: 1 … 249. 2. Artikelbezeichnung NAME eingeben, z. B. SCHRAUBE M8. 3. Grenzwerte LIMIT 1 … 7 eingeben: LIMIT 1<...
- Seite 43 Einstellungen im Mastermode ID7-Control ZUGRIFFSSCHUTZ Zugriffsschutz für Taste LIMIT ein- oder ausschalten Wenn ZUGRIFFSSCHUTZ EIN eingestellt ist, ist die Taste LIMIT mit dem gleichen Per- sonencode geschützt wie der Zugang zum Mastermode. Werkseinstellung: ZUGRIFFSSCHUTZ AUS KLAPPENSTEUERUNG Förderrichtung festlegen Nur bei den Anwendungen WIEGEN und WIEGEN 1+1 für die Betriebsart HALB- AUTOMATISCHER BETRIEB.
- Seite 44 Einstellungen im Mastermode ID7-Control AUSGABEMODUS Belegung der Ausgänge zur Relaixbox einstellen Einstellbar nur für die Anwendung KONTROLLIEREN sowie für die Anwendung KLAS- SIEREN im HALBAUTOMTISCHEN BETRIEB. STANDARD Anwendung KONTROLLIEREN Anwendung KLASSIEREN Ausgang1 Förderband nicht belegt Ausgang2 Waage1 + Gewichtswert zu gross Klasse 2 Ausgang3 Waage1 + Gewichtswert zu klein...
- Seite 45 Einstellungen im Mastermode ID7-Control RESET PAC Funktionen auf Werkseinstellung zurücksetzen Block Werkseinstellung ANWENDUNG Kontrollieren BETRIEBSART Vollautomatischer Betrieb BEWEGUNGSMODUS Zero-Limit TOLERANZKONTROLLE FRUEHABSCHALTUNG TIMER 1 SETZEN 3,0 sec TIMER 3 SETZEN 99,9 sec AUTO SUMMIEREN ZERO-LIMIT SETZEN 10 Digit SQC FUNKTION ZUGRIFFSSCHUTZ KLAPPENSTEUERUNG AUSGABEMODUS Standard...
-
Seite 46: Applikationsblöcke
Applikationsblöcke ID7-Control 4 Applikationsblöcke In der folgenden Beschreibung sind die Applikationsblöcke in der Syntax für den MMR-Befehlssatz dargestellt. Beim Einsatz mit dem SICS-Befehlssatz bitte die SICS- Konventionen beachten, siehe Bedienungs- und Installationsanleitung Wägeterminal ID7... Applikationsblöcke PAC Inhalt Format Pac-Version Antwort: {A[B|_|I[D[/[C[O[N[T[R[O[L[P[A[C[_[V[x[.[x[x} Programmnummer Antwort:... - Seite 47 Applikationsblöcke ID7-Control Inhalt Format SQC-Funktion Antwort: {A[B|_| |_[_| Njuufmxfsu!Y`HVU!)Hfxjdiutxfsu*!!!!!! Fjoifju {A[B|_| |_[_| Njuufmxfsu!Y`HFTBNU!)Hfxjdiutxfsu*!! Fjoifju {A[B| _ |_[_| Tuboebsebcxfjdi/!T`HVU!)Hfxjdiutxfsu*!!!!! Fjoifju {A[B|_| |_[_| Tuboebsebcxfjdi/!T`HFTBNU!)Hfxjdiutxfsu* Fjoifju {A[B|_| |_[_| Nbyjnvn!NBY!)Hfxjdiutxfsu*!!!!!!!!!!!! Fjoifju {A[B|_| Njojnvn!NJO!)Hfxjdiutxfsu*!!!!!!!!!!!!! Fjoifju Bemerkung: nur bei Anwendung KONTROLLIEREN Postenzähler Antwort: {A[B|_| Ovnnfs`5 Startwert Postenzäh- Antwort: {A[B|_| Ovnnfs`5...
- Seite 48 Applikationsblöcke ID7-Control Inhalt Format Summe Gewichts- Antwort: {A[B|_| Hfxjdiutxfsu Fjoifju klassen GUT, ZU Bemerkung: nur bei Anwendung KONTROLLIEREN GROSS und ZU KLEIN Posten der Gewichts- Antwort: {A[B|_| |_[_| Bo{bim!)Ovnnfs`5*!!!!!!!!!!!!! klasse GUT {A[B|_| |_|%[_[_} qsp{fouvbmfs!Boufjm!!! Bemerkung: nur bei Anwendung KONTROLLIEREN (innerhalb Toleranz) Der prozentuale Anteil kommt nur zurück, wenn im Master- mode SQC-FUNKTION EIN eingestellt ist.
-
Seite 49: Antwort: Wie
Applikationsblöcke ID7-Control Inhalt Format aktuelle Sollwerte Antwort: {A[B|_| |_[_| Obnf!)Ufyu`31*!!!!!!!!!!!!!!!!!!!!!!! {A[B|_| |_[_| Tpmmhfxjdiu!)Hfxjdiutxfsu* Fjoifju {A[B|_| |_[_| Upmfsbo{),*!)Hfxjdiutxfsu* Fjoifju {A[B|_| |_[_| Upmfsbo{)Ñ*!)Hfxjdiutxfsu* Fjoifju {A[B|_| |_[_| Ujnfs!2!)Ovnnfs`5*!!!!!!!!!!!!!!!!!!! {A[B|_| [fsp.Mjnju!)Ovnnfs`5*!!!!!!!!!!!!!!!! Der Name kommt nur dann zurück, wenn die Sollwerte von einem benannten Fixspeicher geladen wurden. Schreiben: {A[W|3[x[x|_| |$[$|... - Seite 50 Applikationsblöcke ID7-Control Inhalt Format 359_001 Limit- Antwort: wie 358 … Festwertspeicher Schreiben: wie 358 359_249 1 … 249 Bemerkung: xx = 59_001 … 59_249 Limit- Antwort: wie 358 … Festwertspeicher Schreiben: wie 358 1 ... 25 Bemerkung: xx = 59 … 83 Summe Antwort: {A[B|_|...
-
Seite 51: Wa Ist, Wenn
Was ist, wenn …? ID7-Control 5 Was ist, wenn …? Fehler / Meldung Ursache Behebung SOLLWERT EINGEBEN! • Kein Sollwert, Toleranz (+) und Sollwerte vorgeben, siehe Abschnitt Toleranz (–) vorhanden 2.2.2 LIMIT EINGEBEN! • Keine Limits vorhanden Limits vorgeben, siehe Abschnitt 2.3.2 TIMER 2 ZU GROSS •... -
Seite 52: Technische Daten
Technische Daten ID7-Control 6 Technische Daten Regelungsfunktionen Kontrollieren Einteilen des Wägeguts in 3 Gewichtsklassen: gut, zu klein, zu groß Klassieren Einteilen des Wägeguts in 8 Gewichtsklassen Wiegen Wägegut wiegen Wiegen 1+1 Zwei Hälften wiegen und Gesamtgewicht errechnen Zielsummieren Wägegut stückweise wiegen und summieren bis Sollgewicht Remote-Betrieb Fernsteuern der Wägebrücke über externe Schalter oder Computer Festwertspeicher... -
Seite 53: Anhang
Anhang ID7-Control 7 Anhang Anschlussplan und Klemmenbelegung Relaisbox 8-ID7 Zum Anschluss der Relaisbox 8-ID7 muss an COM6 ein Interface RS485-ID7 instal- liert und als "Relaisbox 8" konfiguriert sein. Hinweis Die Relaisbox 8-ID7 kann auch durch Interfaces 4I/O-ID7 und Relaisboxen 4-ID7 ersetzt werden. - Seite 54 Anhang ID7-Control Klemme Belegung Relaisbox 8-ID7: Eingänge von Förderanlage VOLLAUTOMAT. BETRIEB HALBAUTOMAT. BETRIEB REMOTE-BETRIEB IN 1 externe Taste STOP/START frei frei IN 2 externe Taste TARA externe Taste TARA externe Taste TARA IN 3 frei Tastenfolge SUMME, CLEAR Tastenfolge SUMME, CLEAR IN 4 frei Tastenfolge SUMME, ENTER Tastenfolge SUMME, ENTER...
-
Seite 55: Index
Index ID7-Control 8 Index Anwendung Sicherheitshinweise Autosummieren 40, 42 Soll-Festwertspeicher 8, 28, SQC-Funktion 11, 17, 40 Bewegungsmodus 11, 17 Summenausdruck Bewegungsschwelle Technische Daten DeltaTrac 8, 14, 20, 24, 38, 39 Timer Dokumentation 9, 11, 37 Toleranzkontrolle Einbau Vollautomatischer Betrieb 6, 32, Elektronische Finger Wägen Fehlermeldungen... - Seite 56 22004180D Technische Änderungen vorbehalten © Mettler-Toledo (Albstadt) GmbH 04/10 Printed in Germany 22004180D Mettler-Toledo (Albstadt) GmbH D-72458 Albstadt Tel. ++49-7431-14 0, Fax ++49-7431-14 232 Internet: http://www.mt.com...
