ZEITRAUM ECLAIR PETIT Aufbauanleitung

ECLAIR PETIT Bold
Aufbauanleitung 04/2022
WERKZEUG:
Innensechskantschlüssel SW4 und SW5 (beiliegend)
10 x XS Stahldübel
10 x Verbindergehäuse
10 x Madenschrauben
24 x Confirmatschrauben
3 x Senkkopfschrauben (M8x80)
Führen Sie den Aufbau des Bettes auf einer weichen Unterlage (z.B. einer Decke) aus, um Beschädigungen zu vermeiden.
2
1
1 Längsseiten 4 Mittelsteg und seitliche Auflageleisten
2 Fuß- und Kopfteil 5 Bett- und Mittelfüße
3 Quertraversen 6 Abstandsklötze
2. Drehen Sie mit den Madenschrauben die Verbin-
der fest.
5.
Schrauben Sie die Hülsenmuttern auf die
Gewindestangen.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
, Kreuzschlitzschraubendreher
3 x Gewindestangen (M8)
3 x Hülsenmuttern (M8)
3 x Abstandsklötze (100x60x40)
3 x Mittelfüße, verstellbar
6
5
3
4
3. Stecken Sie nun die Bettfüße (5) auf die äußeren
Quertraversen (3). Montieren Sie die drei Quertra-
versen an der Längsseite. Die mittlere Quertraverse
mit XS Verbindern sichern. Anschließend die zweite
Längsseite aufstecken und fixieren.
6.Wählen Sie die Position der Abstandsklötze (6) nach der gewünschten Einlegetiefe aus. Positionieren
Sie die Mittelfüße unter den Quertraversen und drehen die Gewindestangen (oder Senkkopfschrauben für
die niedrigste Einlegetiefe) von oben fest. Den Mittelfuß festhalten und in der Höhe einstellen.

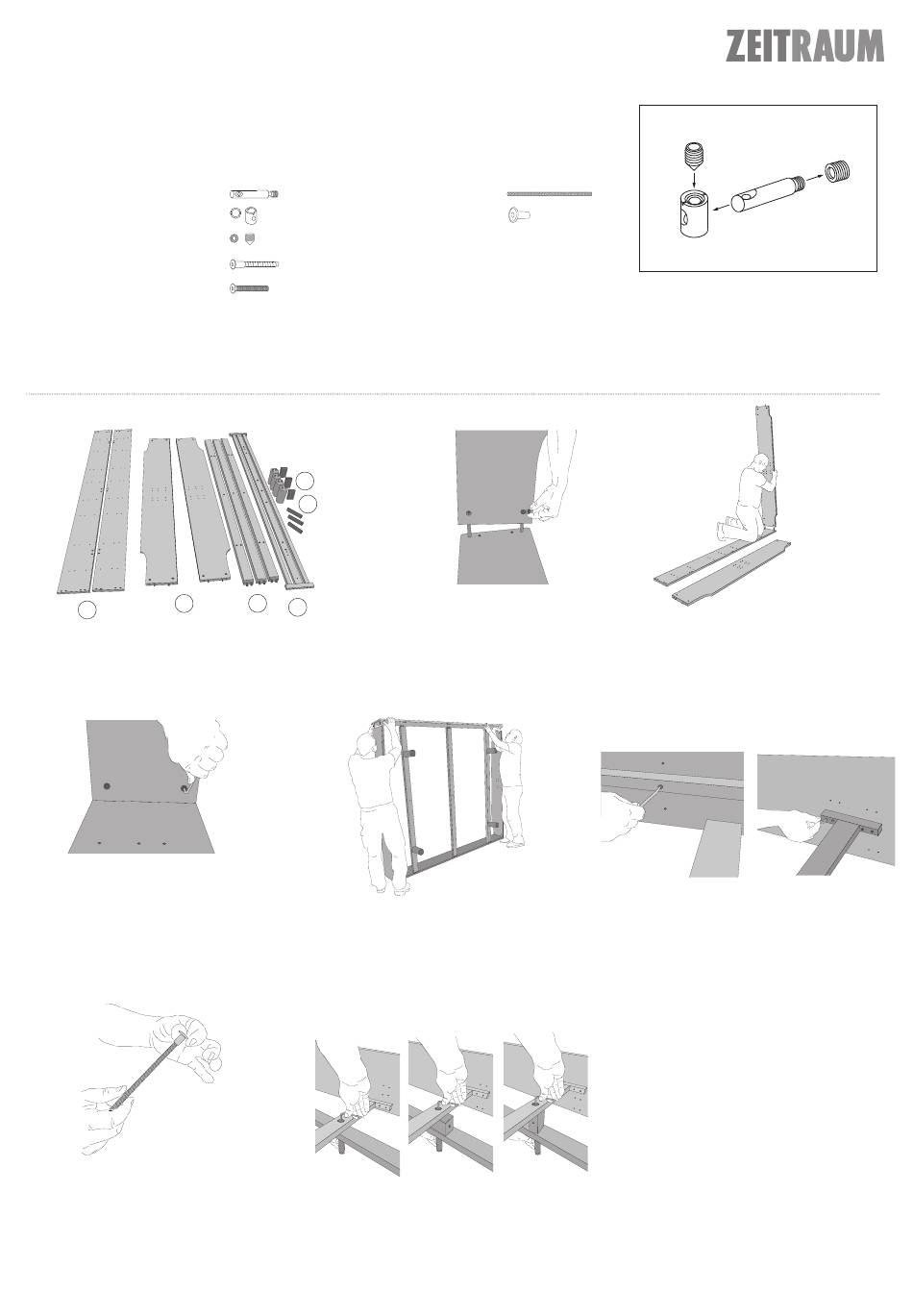

1. Drehen Sie die XS Dübel in die Längsseiten (1) und stecken Sie die Verbin-
dergehäuse in die dafür vorgesehenen Bohrungen. Bolzen und Gehäuse richtig
ausrichten! Fuß- und Kopfteil (2) auf die Längsseite aufstecken.
4. Montieren Sie den Mittelsteg und die seitlichen
Auflageleisten (4) mit den Confirmatschrauben.
Ohne Abstandsklotz: Einlegetiefe 16,5 cm
Liegender Abstandsklotz: Einlegetiefe 10,5 cm
Stehender Abstandsklotz: Einlegetiefe 6,5 cm
Bitte beachten Sie die Funktionsweise der Beschläge:
https://www.youtube.com/watch?v=ioIUTDqtvgE
