ZEITRAUM GRAND MELLOW Aufbauanleitung

GRAND MELLOW
Aufbauanleitung 11/ 2013
NoTWENDIGES WERkZEUG:
Innensechskant Schlüssel SW4 und SW5 (beiliegend)

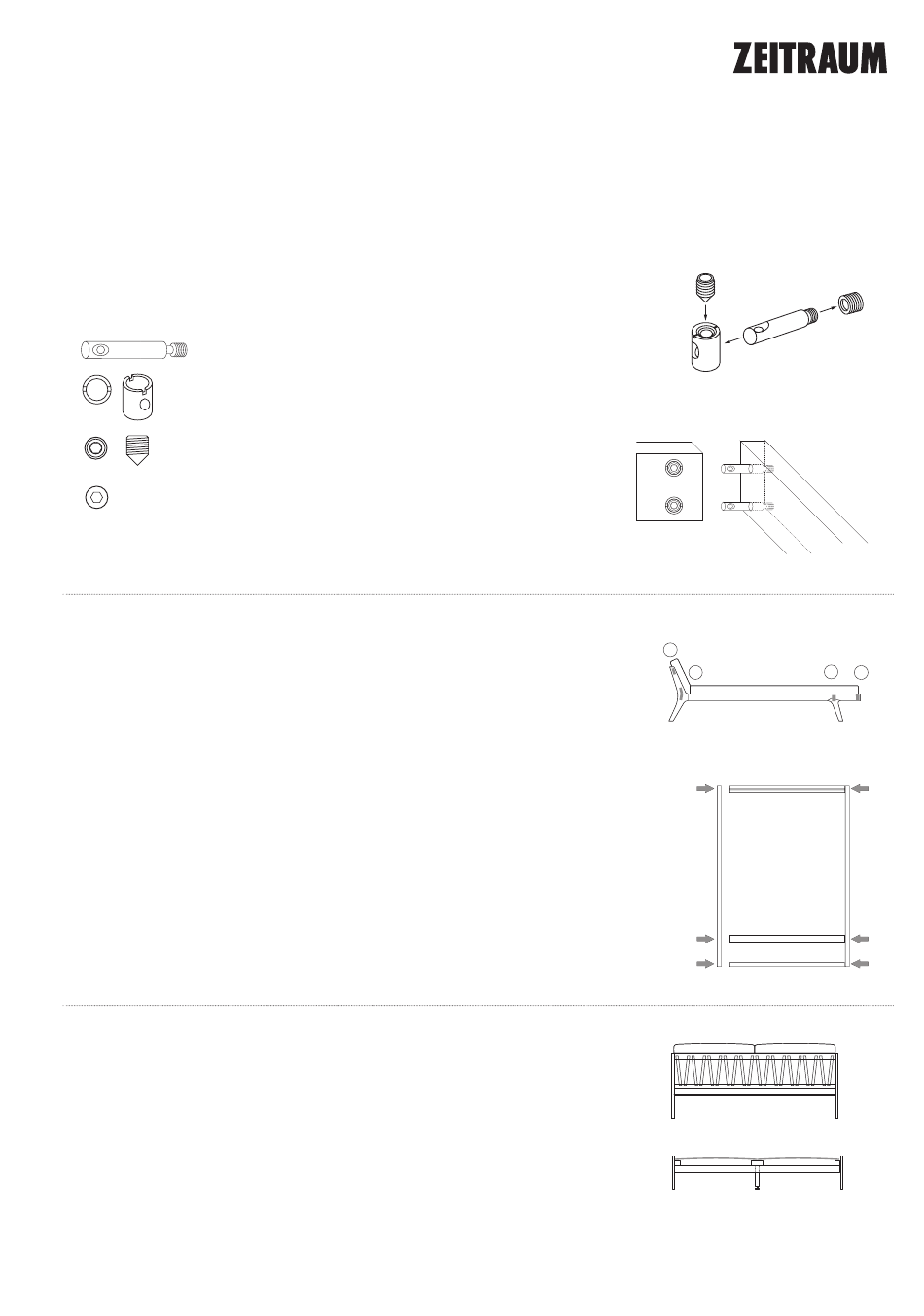

kopfteile, Querbalken und Fussteil mit Gehäusen bestücken, Längsschlitz des Gehäu-
ses in Richtung XS Bolzen.Bolzen entsprechend in die Seitenteile eindrehen.
ZUSAMMENBAU VoN koPF- UND BETTSEITEN:
Das Aufbauen fällt leichter, wenn das Bett auf der Seite liegend aufgebaut wird.
1. kopfteile mit der 1. Bettseite verbinden und fixieren.
2. Querbalken auf das Seitenteil stecken und fixieren.
3. Fußteil mit Bettseite verbinden und fixieren.
4. Zweite Bettseite auf die 4 aufgestellten Leisten stecken und fixieren.
Lässt sich der Gewindestift nicht bündig eindrehen, die Verbindung lösen, Bolzen
ein Stück heraus drehen und wieder verbinden. Fertig montiertes Bett rechtwinklig
ausrichten und alle Verbindungen nochmals fest nachziehen. Die Lederschnüre beim
Durchziehen nur leicht anziehen und an den Spannern fixieren.
AUFLAGELEISTEN FÜR LATTENRoST
2-fach Höhenverstellbarkeit beachten: Mit beiliegenden Schrauben die Seitenauf-
lageleisten an Bettseiten anbringen. Wir empfehlen einen Matratzenüberstand von
5 cm. Ab einer Matratzenbreite von 140 cm die Mittelauflageleiste anschrauben,
die Stellschraube des Mittelfußes auf entsprechende Höhe einstellen und mit der
Mittelauflageleiste verbinden. Den Mittelfuß ca. 1-2 cm niedriger als die übrigen Füße
einstellen.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
12 x XS Bolzen
12 x Verbinder Gehäuse
12 x Madenschrauben
26 x Confirmat Schrauben 5 x 70
1
1 2
4
4
4
Ab Matratzenbreite 140 cm
3
1
2
3
