ZEITRAUM KIN LONG Aufbauanleitung

KIN LONG
Aufbauanleitung 06/ 2025
WERKZEUG:
Innensechskantschlüssel SW5 (beiliegend)
XS Bolzen
Verbinder Gehäuse
Madenschrauben

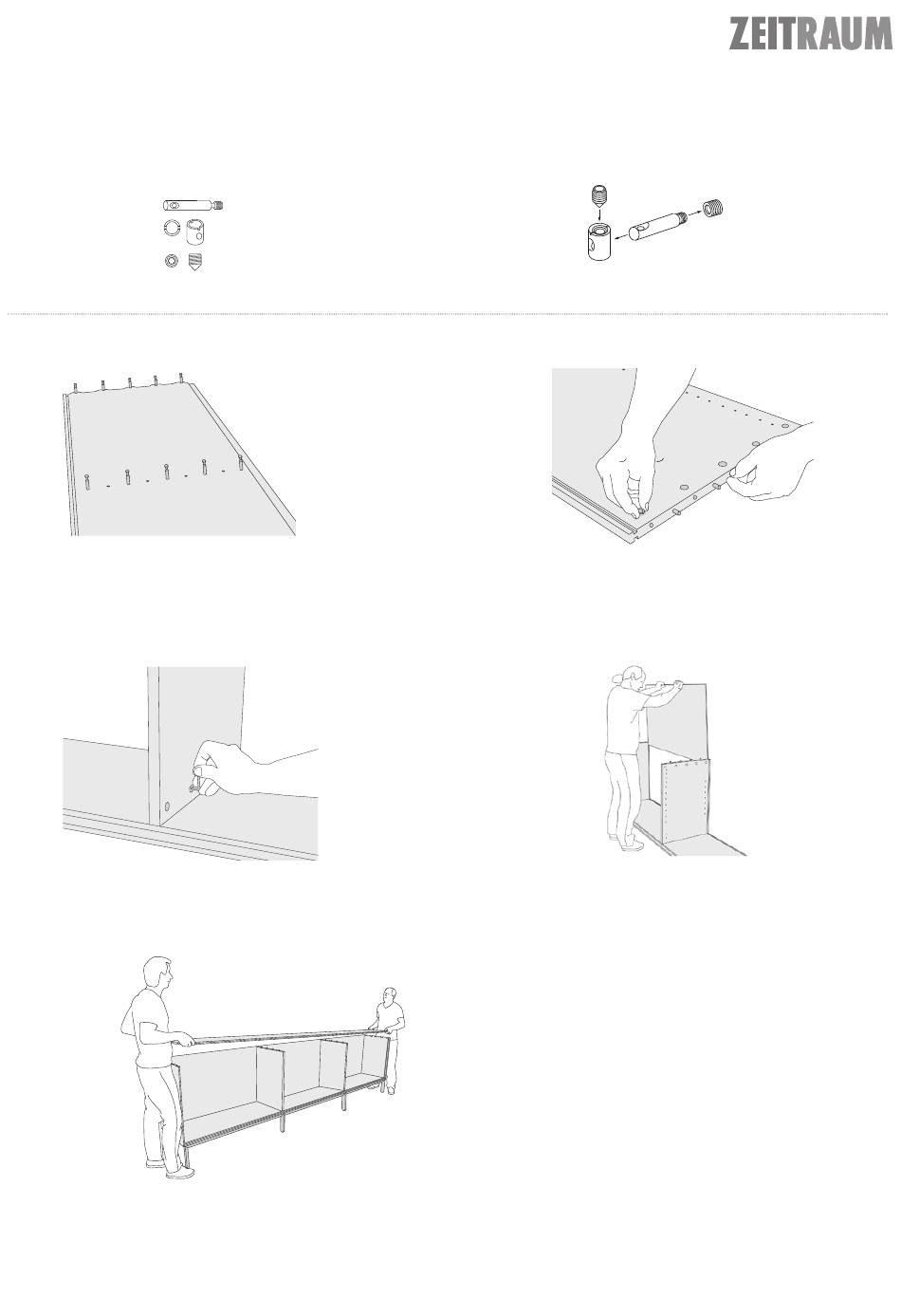

1. Zuerst KIN BASE an die Bodenplatte schrauben und
aufstellen. Danach die XS-Bolzen in die vorgesehenen
Löcher des Bodens eindrehen.
3. Außen- und Mittelwände auf die XS-Bolzen der Boden-
platte stecken und die Beschläge mit den Madenschrauben
festziehen.
5. Die Deckplatte mit den XS-Bolzen bestücken und von einer Seite beginnend auf
die Seitenwände stecken. Die Beschläge mit den Madenschrauben festziehen.
ZEITRAUM GmbH Äußere Münchner Straße 2
•
D-82515 Wolfratshausen Tel + 49 (0) 8171 – 418130
• •
Funktionsvideo:
http://www.scheulenburg-direkt.de/index.php?page=content&coID=11
2. Die Außen- und Mittelwände beidseitig mit Gehäusen
bestücken. Darauf achten, dass der Längsschlitz des
Gehäuses in Richtung zum XS Bolzen ausgerichtet ist.
4. Rückwände in die vorgesehene Nut einschieben.
6. Bei der Ausführung mit Schüben
ist eine Wandmontage erforderlich!
Dazu bitte die Schritte auf der beilie-
genden Anleitung zur Kippsicherung
befolgen.
