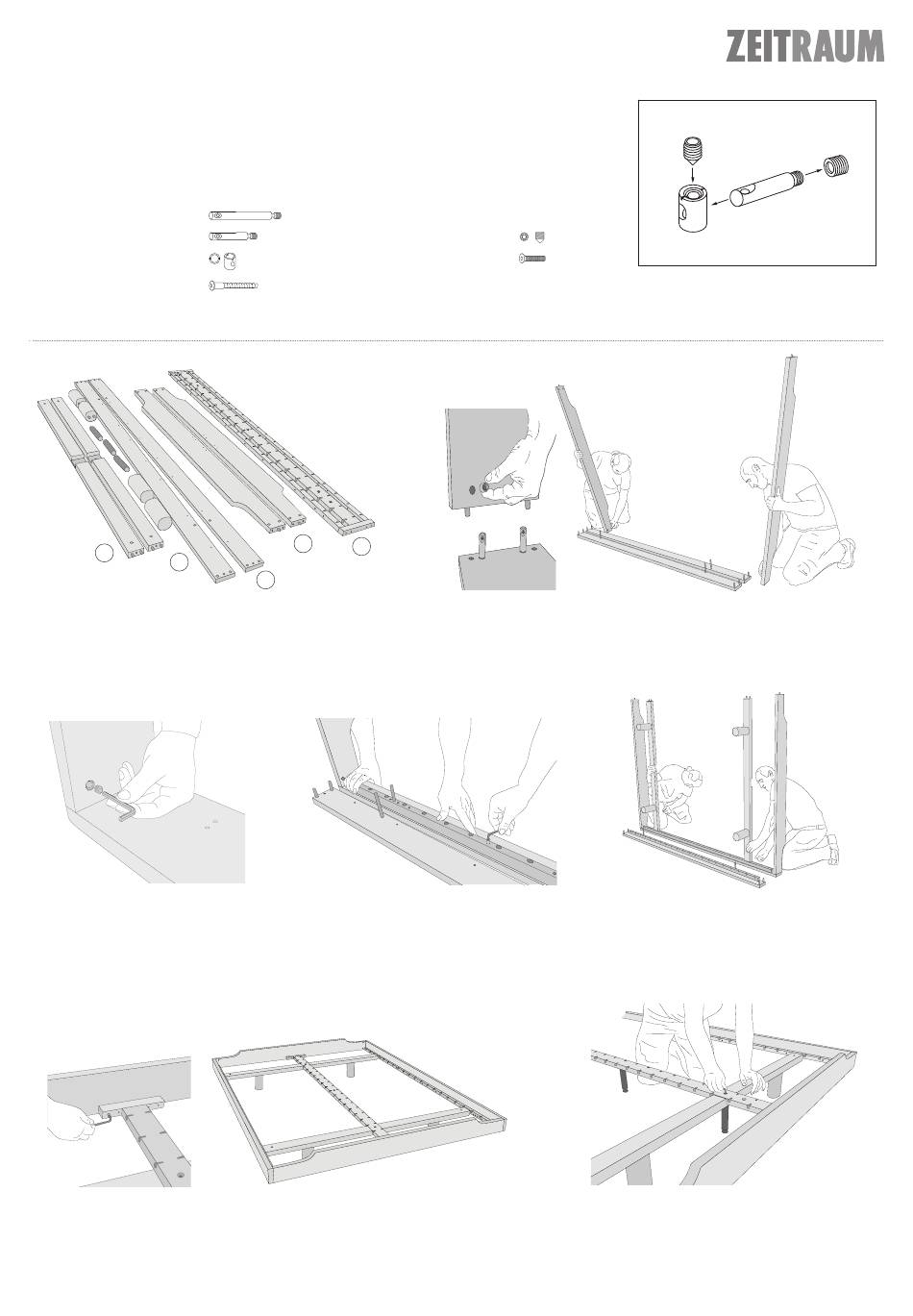

ZEITRAUM ECLAIR PETIT Aufbauanleitung

ECLAIR PETIT
Aufbauanleitung 02/2021
WERKZEUG:
Innensechskantschlüssel SW4 und SW5 (beiliegend)
4 x XS Stahldübel
8 x XS Stahldübel
12 x Verbinder Gehäuse
24 x Confirmat Schrauben
Führen Sie den Aufbau des Bettes auf einer weichen Unterlage(z.B. einer Decke) aus, um Beschädigungen zu vermeiden.
1
2
1 Quertraversen
2 Bettfüße und Mittelfüße
3 Längsseiten
2. Drehen Sie mit der Madenschraube
die Verbindungen von Längseite, Fuß-
und Kopfteil fest.
5. Stellen Sie das Bett auf die Füße. Anschließend Mittelauflageleiste (5)
einlegen und festschrauben.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
12 x Madenschrauben
3 x Senkkopfschraube (M8x50)
3 x Mittelfüße, verstellbar
4
5
3
4 Fuß- und Kopfteil
5 Mittelsteg und seitliche
Auflageleisten
3. Montieren Sie die seitlichen Auflageleisten (5)
mit den Confirmat Schrauben an den Längsseiten
(3).
1. Drehen Sie alle XS Dübel in die Längsseiten (3) und stecken Sie die Verbin-
der Gehäuse in das Fuß- sowie Kopfteil (4) und Quertraversen (1). Bolzen und
Gehäuse richtig ausrichten! Fuß- und Kopfteil in die Längsseiten stecken und mit
Madenschraube fixieren.
4. Stecken Sie nun die zwei Bettfüße (2) auf die
Quertraversen (1) und montieren sie diese an der
Längsseite (3). Anschließend die zweite Längsseite
aufstecken und fixieren.
6. Schrauben Sie die verstellbaren Mittelfüße (2) mit
den Senkkopfschrauben in den Mittelsteg (5). Dabei
die richtige Länge beachten.
Bitte beachten Sie die Funktionsweise der Beschläge:
https://www.youtube.com/watch?v=ioIUTDqtvgE
