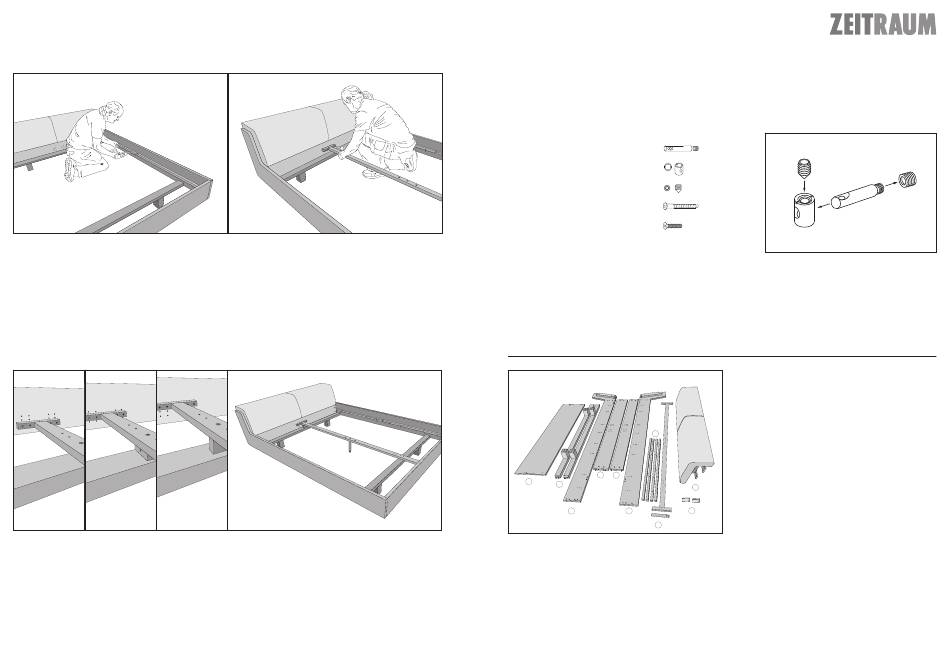

ZEITRAUM FUSION Montageanleitung

9.
Schrauben Sie die seitlichen Auflageleisten in der
gewünschten Höhe an die Längseiten.
11.
Ohne Abstandsklotz: Einlegetiefe 14,5 cm
Liegender Abstandsklotz: Einlegetiefe 12,5 cm
Stehender Abstandsklotz: Einlegetiefe 10,5 cm
4
10.
Schrauben Sie die Mittelauflage entsprechend der
Höhe der seitlichen Auflagen fest.
12.
Den verstellbaren Mittelfuß entsprechend der Höhe
auswählen und an der Mittelauflage montieren.
FUSION
Werkzeug:
Innensechskantschlüssel SW4 und SW5 (beiliegend)
Kreuzschlitzschraubendreher Größe 2
12 × XS Stahldübel
12 × Verbinder Gehäuse
12 × Madenschrauben
24 × Confirmat Schrauben
1 × Senkkopfschraube (M8 × 50)
2 × Mittelfüße, verstellbar
2 × Abstandsklötze
2 × Schrauben (5 × 60)
2 × Schrauben (5 × 80)
Führen Sie den Aufbau des Bettes auf einer weichen Unterlage
(z. B. einer Decke) aus,8um Beschädigungen zu vermeiden.
6
4 5
1
2
3 3
7
ZEITRAUM GmbH
Äußere Münchner Str. 2 Tel + 49 (0)8171 . 418130
D – 82515 Wolfratshausen Fax + 49 (0)8171 . 418141
Aufbauanleitung 02.2021
Bitte beachten Sie die Funktionsweise der Beschläge:
https://www.youtube.com/watch?v=ioIUTDqtvgE
1 Rückwand
2 Quertraversen mit Füßen
Längsseiten
3
4 Fußteil
5 Kopftteil
seitliche Auflageleisten
6
7 Mittelauflageleiste mit Mittelfuß
8
8 Polsterkopfteil
8 9
Abstandsklötze
9
