Aufstellung der 7 .1-Konfiguration

Wenn Sie ein System 4 als 5.1-Set mit EX-Ausbau-
set 5.1 ≥ 7.1 – (siehe Seite 7 dieser Anleitung)
erworben haben, können Sie auch einen 7.1-AV-
Receiver in seiner kompletten Leistungsfähigkeit
nutzen und ein 7.1-Heimkino-System installieren.
Front · Center · Subwoofer · Rear(Side)
Die Aufstellung dieser Boxen erfolgt analog der
eines 5.1-Sets. Bitte lesen Sie die Beschreibung
»Aufstellung der 5.1-Konfiguration« auf den vor-
herigen beiden Seite dieser Anleitung.
Rear-Center
Die ideale Platzierung eines 7.1-Systems geht da-
von aus, dass die rückwärtigen Effekt-Lautspre-
cher (Rear-Side) an der Seitenwand neben dem
Hörplatz angebracht werden, die Rear-Center-
Boxen hingegen an der Rückwand; stets in einer
Höhe von 1,40 – 2,10 Meter.
Bei einer sehr kurzen Entfernung(unter 1,00 Me-
ter) Entfernung zum Hörplatz wählen Sie lieber
Front
Rear
den Dipol M 450 D anstelle des Direktstrahlers
M 450 FCR als Rearcenter; Sie kaufen also bes-
ser kein komplettes »7.1-Cinema-Set« (5 x M 450
FCR/2 x M 450 D), sondern ergänzen ein »5.1-Cine-
ma-Set« mit zwei weiteren Dipolen M 450 D.
Für eine 7.1-Aufstellung gilt: wenn man sich die
Aufstellung grafisch vorstellt und die vier rück-
wärtig eingesetzten Lautsprecher untereinander
mit Linien verbindet, ergibt sich idealerweise ein
gleichschenkliges Trapez. Jeder Schenkel sollte
eine Länge von über 1,00 Meter haben. Sobald
die Schenkel unterschiedliche Längen aufweisen
oder die vier Rear-Lautsprecher verschieden hoch
aufgestellt sind, kann man diese Asymmetrien
durch die Eingabe der Entfernungen der einzel-
nen Lautsprecher im Lautsprecher-Management
(»Speaker-Setup«) des AV Receivers/Verstärkers
ausgleichen.

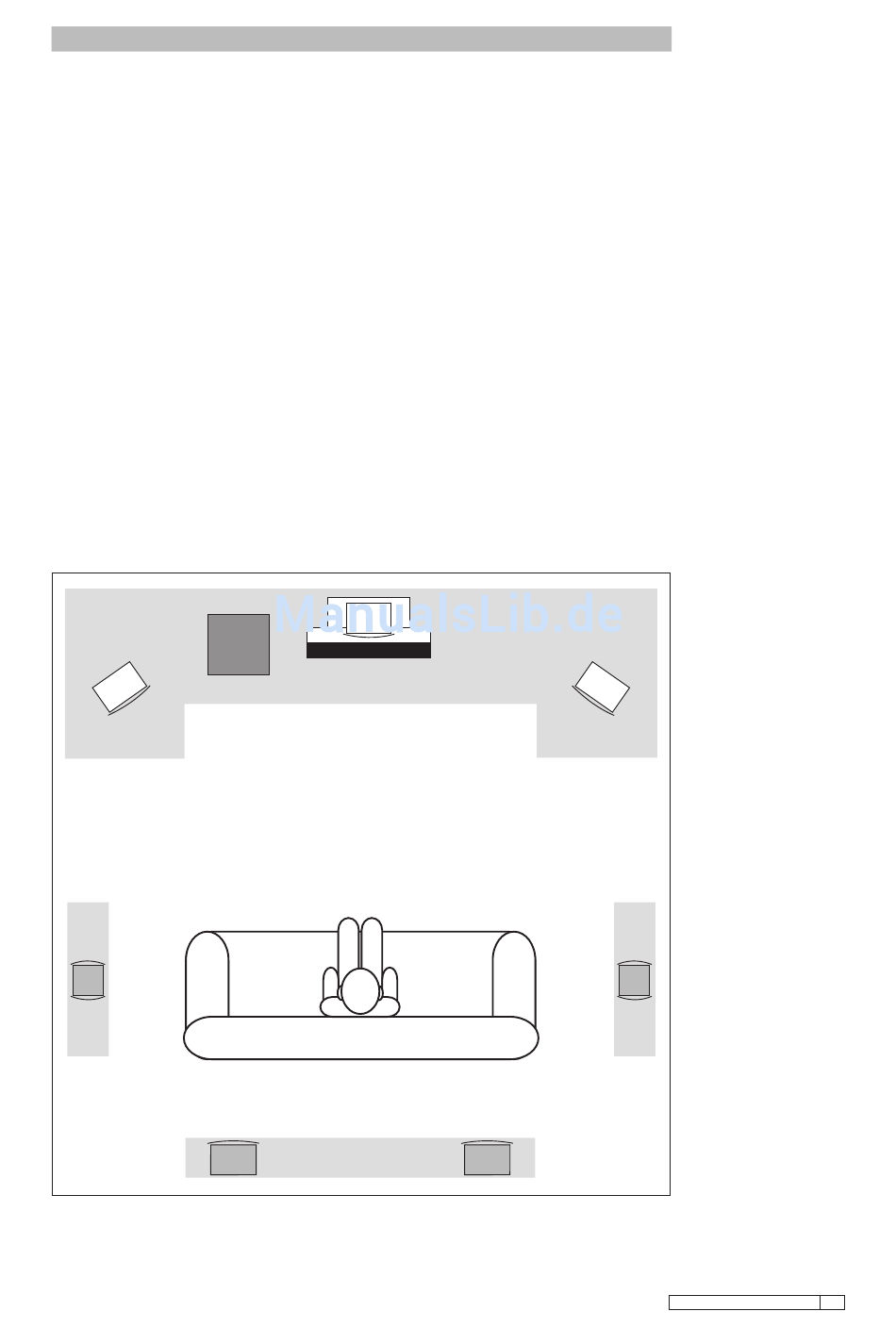

SW
Center
Wir empfehlen
den Subwoofer im
grauen vorderen
Bereich zu platzieren.
Front
Rear
Wir empfehlen
die Rear-Lautsprecher im
hinteren grauen Bereich zu
platzieren.
