Teufel System 4 Bedienungsanleitung Seite 10

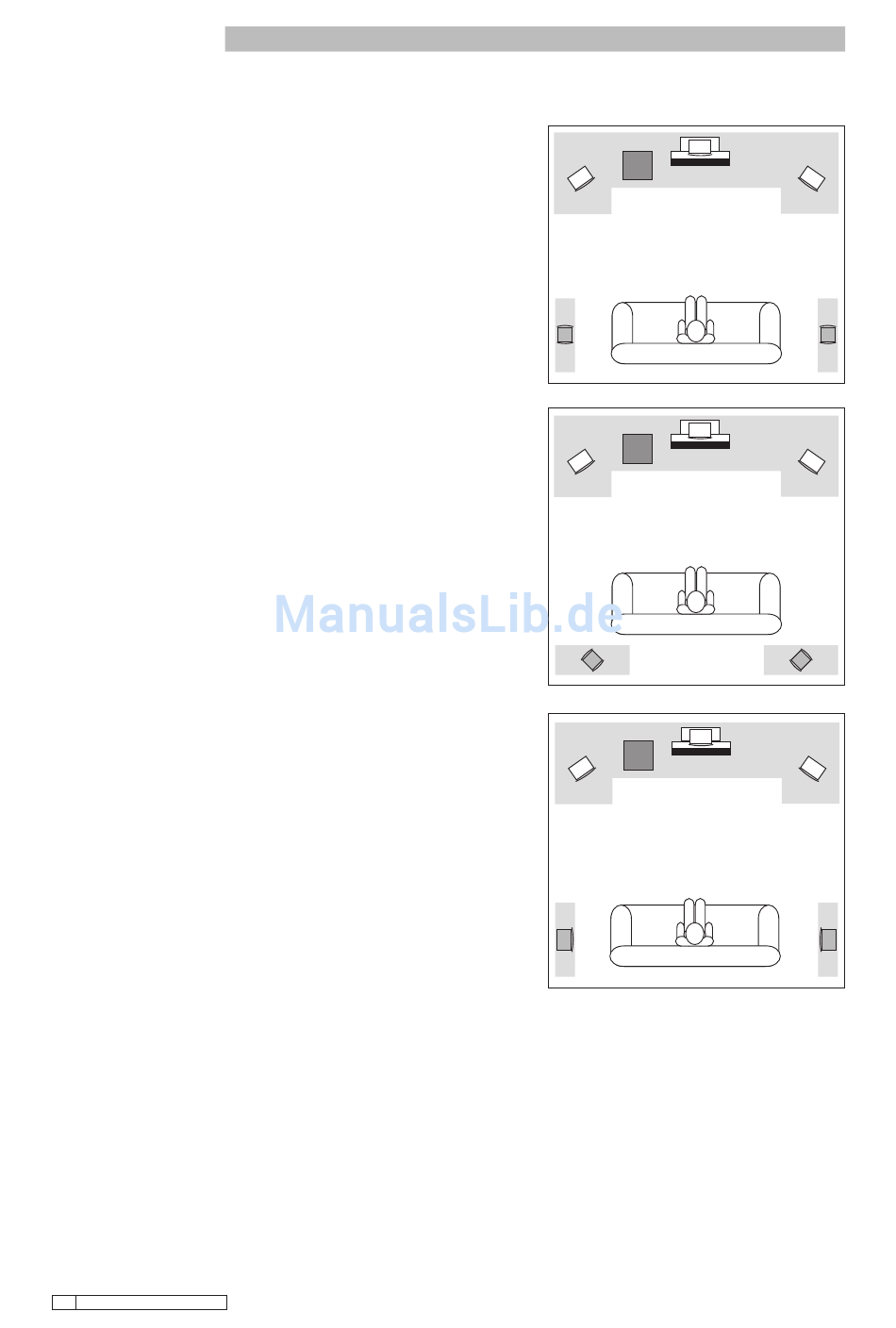

Rear(Side) Aufstellungsvariante A Cinema Set
Die M 450 D-Dipole sollten am besten seitlich vom
Hörplatz in einer Höhe von 1,40 bis 2,10 Metern
montiert werden. Die Teufel-Dipole haben be-
reits eine geeignete Wandhalterung integriert.
Die Dipole strahlen dann mit der Frontseite
(Verkleidung mit Teufel-Schild) nach vorn (Rich-
Wir empfehlen
den Subwoofer im
tung TV/Bildschirm) und mit der Boxenrückseite
grauen vorderen
nach hinten (Richtung Raum-Rückwand) ab, so
Bereich zu platzieren.
dass am Hörplatz kein direkter Schall zu hören
ist, sondern nur die Reflektionen der Wand. Der
Abstand der nach hinten strahlenden Dipol-Seite
zur Rückwand des Raumes sollte mindestens 10
Zentimeter betragen.
Rear Aufstellungsvariante B Cinema Set
Die Dipole können Sie alternativ mit einer Wand-
halterung auch hinter Ihrer Sitzposition in einer
Höhe von 1,40 bis 2,10 Meter anbringen. Wir emp-
fehlen, die M 450 D mit Hilfe der passenden, op-
tional erhältlichen Wandhalterung L-Lock-Winkel
drehbar zu montieren und dann schräg etwa im 45
Grad-Winkel mit der einen Lautsprecherchassis-
Wir empfehlen
die Rear-Lautsprecher im
bestückten Seite zur Rückwand und der anderen
hinteren grauen Bereich zu
Lautsprecherchassis-bestückten Seite zur Seiten-
platzieren.
wand hin auszurichten. Dadurch reflektieren die
Dipole an der Rück- und Seitenwand und erzeugt
somit die gewünschte Diffusität. Der Abstand
der Vorder-Seite des Dipols zur Raumseitenwand
sollte mindestens 10 Zentimeter betragen.
Rear Aufstellungsvariante C Concert Set
Beim Aufbau des Concert Sets mit fünf direkt-
strahlenden M 450 FCR-Satelliten sind die rück-
wärtigen Boxen links und rechts vom Hörplatz
aufzustellen – idealerweise auf gleicher Höhe, z.B.
im Regal oder optimal auf einem Standfuß. Wenn
die Boxen sehr viel höher oder tiefer angebracht
werden müssen, kann ein Ausrichten auf den Hör-
platz sinnvoll sein. Hierzu nutzen Sie bei Wandan-
bringung am besten den Wandhalter Multilock.
Empfehlenswert ist es beim Betrieb der M 450 FCR,
dass die Entfernung der Rear-Speaker zum Hör-
platz 1,00 Meter überschreitet. Wenn Sie aber
näher sitzen(müssen), sorgen Sie bitte dafür, dass
die Frontseite der Box Sie nicht direkt anstrahlt,
sondern durch Anwinkeln des Lautsprechers
dieser eher in den Raum, zum TV/Bildschirm hin
ausgerichtet wird.
10 Teufel · System 4
Aufstellung der 5 .1-Konfiguration
SW
Center
Front
Rear
SW
Center
Front
Rear
SW
Center
Front
Rear
Front
Rear
Front
Rear
Front
Rear
