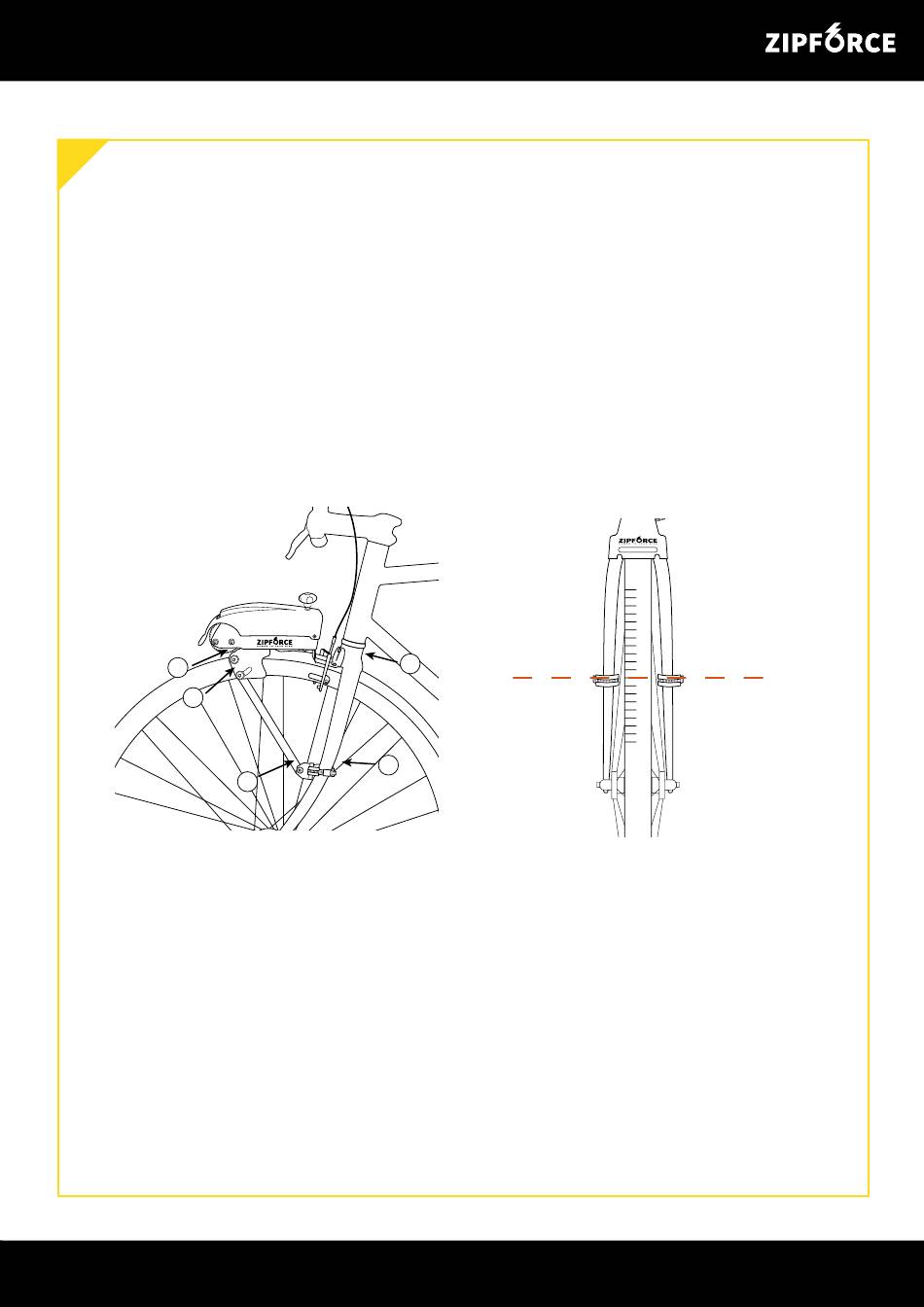

BEFESTIGUNGSSCHRAUBEN UND SCHLAUCHSCHELLEN FESTZIEHEN

1. Ziehen Sie die Mutter am Mittelloch fest.
2. Ziehen Sie die Schlauchschellen fest und achten Sie dabei unbedingt darauf,
dass diese auf derselben Höhe liegen.
3. Ziehen Sie die rechten Befestigungsschrauben an.
4. Ziehen Sie die unteren Befestigungsschrauben an.
5. Ziehen Sie die Schraube an.
Überprüfen Sie, ob der Abstand zwischen Antriebsrad und Reifen immer noch
2–3 mm beträgt. Die Spannschraube darf nicht festgezogen sein. Justieren Sie das
Schutzblech gemäß Abb. 6, falls es den Reifen berührt.
3.
4.
1.
2.
5.
Die beiden
Schlauchschellen
müssen unbedingt auf
gleicher Höhe liegen.
