INHALT VOR DER MONTAGE ......................3 LIEFERUMFANG ........................3 ERFORDERLICHE WERKZEUGE ...................4 BEFESTIGUNGSSCHRAUBEN AN DER ZIPFORCE-HALTERUNG ANBRINGEN ......5 MONTAGE IM MITTELLOCH DER VORDERRADGABEL ............6 MONTAGE DER SCHLAUCHSCHELLEN ................. 7 ZIPFORCE IN DIE HALTERUNG EINSETZEN ................8 BEFESTIGUNGSSCHRAUBEN UND SCHLAUCHSCHELLEN FESTZIEHEN ......9 MONTAGE DES DRAHTLOSEN TRETSENSORS ..............10...
VOR DER MONTAGE Laden Sie den Zipforce mit dem mitgelieferten Ladegerät auf. 2. Reinigen Sie das Fahrrad vor der Montage. 3. Legen Sie das zur Montage benötigte Werkzeug bereit (siehe Abb. 3). 4. Vergewissern Sie sich, dass die Reifen gut aufgepumpt sind und das Fahrrad sicher steht.
ERFORDERLICHE WERKZEUGE Wählen Sie zwischen Alternative A und B. A. ERFORDERLICH Torx-Schraubendreher (inbegriffen) 3. Kreuzschlitzschraubendreher 2. Schlitzschraubendreher 4. Rollgabelschlüssel B. ALTERNATIVE FÜR EINE SCHNELLERE MONTAGE Seitenschneider 3. Torx-Schraubendreher 5. Bithalter (inbegriffen) 2. Stecknuss 7 mm 6. 10-mm-Schlüssel oder 4. Kreuzschlitz-Bits Rollgabelschlüssel...
BEFESTIGUNGSSCHRAUBEN AN DER ZIPFORCE-HALTERUNG ANBRINGEN Entfernen Sie die Befestigungsschrauben auf der Innenseite (a) und montieren Sie diese auf der Außenseite (b).
Fahrradtyp leicht abweichen. Wenn Ihr Fahrrad nicht wie in der Abbildung aussieht oder ein Fahrradkorb im Weg ist, beachten Sie die unter zipforce.io beschriebenen alternativen Montagearten. Der Zipforce kann auch zum Antrieb am Hinterrad montiert werden, falls dies für Ihr Fahrrad besser geeignet ist.
MONTAGE DER SCHLAUCHSCHELLEN Legen Sie die Schlauchschellen um die Vorderradgabel und spannen Sie sie mit einer 7-mm-Stecknuss oder einem geraden Schraubendreher (a). Die beiden Schlauchschellen müssen unbedingt auf derselben Höhe montiert werden. Ziehen Sie die Schlauchschellen noch nicht ganz fest. Schneiden Sie an der Schlauchschelle überstehenden Gummi ab. Zur Montage am Hinterrad führen Sie dieselben Schritte aus, allerdings am Hinterrad.

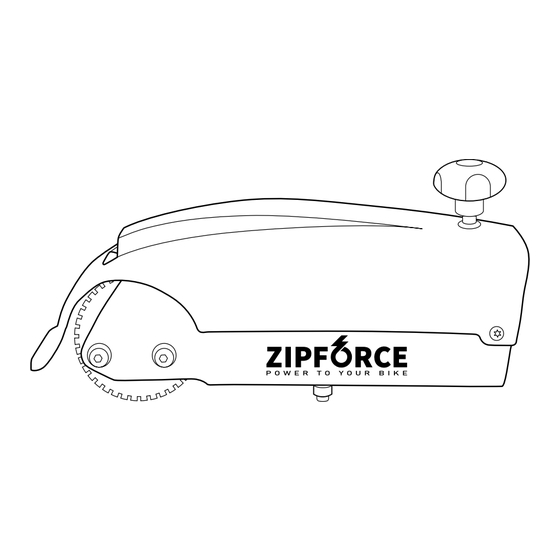

Setzen Sie den Zipforce in die Halterung ein, ohne die Spannschraube (a) einzudrehen. Kontrollieren Sie mithilfe der Tretsensorscheibe, ob sich das Antriebsrad 2–3 mm über dem Reifen befindet. Platzieren Sie den Zipforce so in der Motorhalterung, dass sich die Spannschraube mittig in der Bohrung (b) befindet. Achten Sie darauf, dass die Zapfen (c) auf die Aussparungen in der Motorhalterung ausgerichtet sind.
BEFESTIGUNGSSCHRAUBEN UND SCHLAUCHSCHELLEN FESTZIEHEN Ziehen Sie die Mutter am Mittelloch fest. 2. Ziehen Sie die Schlauchschellen fest und achten Sie dabei unbedingt darauf, dass diese auf derselben Höhe liegen. 3. Ziehen Sie die rechten Befestigungsschrauben an. 4. Ziehen Sie die unteren Befestigungsschrauben an. 5.
MONTAGE DES DRAHTLOSEN TRETSENSORS Der PAS-Sensor kann an verschiedenen Positionen montiert werden, bei der Montage an bestimmten Positionen müssen jedoch die Einstellungen in der App auf „PAS reverse“ umgestellt werden. Der PAS-Sensor kann wie folgt montiert werden: • Auf der Innenseite der linken Tretkurbel. •...
ZIPFORCE MIT DER APP VERBINDEN Laden Sie die Zipforce-App herunter. 2. Starten Sie die App und wählen Sie aus der Liste der in der Nähe befindlichen Zipforce-Geräte das richtige Gerät aus. 3. Geben Sie den PIN-Code 1234 ein.
Rufen Sie über das Symbol unten rechts die Einstellungen auf. 2. Aktivieren Sie zuerst mit „Use bluetooth sensor“ den drahtlosen PAS, um einen Sensor anschließen zu können. Ein Zipforce bietet Platz für 5 drahtlose Sensoren. Wenn der Zipforce zwischen verschiedenen Fahrrädern/Sensoren gewechselt wird, müssen die verschiedenen MAC-Adressen für die verschiedenen drahtlosen PAS-Sensoren im Gerät gespeichert sein.
Justieren Sie die Tretsensorscheibe mit dem Blechhalter, bis sie ganz gerade sitzt. Sitzt der Tretsensor oder die Tretsensorscheibe schief, kann der Sensor die Signale nicht erfassen und der Zipforce läuft ungleichmäßig oder gar nicht. Biegen Sie den Blechhalter so zurecht, dass er an die Tretkurbel passt und die Sensorscheibe gerade sitzt, siehe Abb. 1a und 1b.
4. Justieren Sie den Tretsensor so, dass er 1–2 mm von der Tretsensorscheibe entfernt ist. 5. Schließen Sie den Stecker des Tretsensors am Zipforce an und befestigen Sie das Sensorkabel mit den mitgelieferten großen Kabelbindern am Fahrradrahmen. Achten Sie darauf, dass das Sensorkabel am Zipforce-Anschluss lang genug ist, um den Lenker drehen zu können.
MIT ZIPFORCE FAHREN Setzen Sie den Zipforce in die Halterung ein und ziehen Sie die Spannschraube an (im Uhrzeigersinn), bis ein guter Druck gegen den Reifen besteht. Vergewissern Sie sich, dass der Reifen gut aufgepumpt ist (etwa 3–4 bar). • Setzen Sie das Sensorkabel ein.
Setzen Sie den Zipforce in die Motorhalterung ein. 2. Hängen Sie ein Vorhängeschloss in die beiden Bohrungen am Hebel der Motorhalterung ein. 3. Jetzt kann der Zipforce nicht mehr aus der Motorhalterung genommen werden. Perfekt, wenn Sie Ihren Zipforce kurz unbeaufsichtigt...
Wischen Sie insbesondere nach dem Kontakt mit Regen und Schmutz den Motor mit einem Lappen ab. • Wenn Sie den Zipforce über den Winter einlagern, wischen Sie ihn mit einem feuchten Lappen ab und laden Sie ihn auf etwa 60 %.
Akku-Anzeige FEHLERSUCHHILFE Die Anzeige blinkt rot Der Zipforce ist nicht geladen. Laden Sie den Akku. Nach Abschluss des Ladevor- gangs sollte die LED am Ladegerät grün leuchten. Der Zipforce rutscht auf dem Rad Pumpen Sie die Reifen auf und ziehen Sie die Spannschraube fest, um einen festen Druck am Reifen zu erzeugen.
Regler auf <50 % der max. Leistung eingestellt ist, die Strecke keine großen Höhenunterschiede aufweist und nicht zu häufig gestartet und gestoppt wird. Etwa die Hälfte der zum Antrieb des Fahrrads benötigten Energie muss vom Fahrer bereitgestellt werden. Die Reichweite wurde für einen Standardakku ermittelt. Zipforce bietet verschiedene Akkualternativen an.
Es ist normal, dass das Ladegerät warm wird. Legen Sie keine Gegenstände auf oder neben dem Ladegerät oder dem Zipforce ab, da sonst die Wärme nicht abgeleitet werden kann. Laden Sie den Akku nicht in der Nähe brennbarer Materialien auf. Nach Abschluss des Ladevorgangs muss die Verbindung zum Ladegerät getrennt werden. Lassen Sie das Produkt während des Ladevorgangs nicht unbeaufsichtigt.
EN 50581:2012 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe. Konfliktmineralien: Zipforce verwendet wissentlich keine Metalle, die ihren Ursprung in Konfliktgebieten in der Demokratischen Republik Kongo (DRC) und den angrenzenden Ländern haben. Stockholm, 15.06.2022 Måns Bengtsson, CEO...
