12

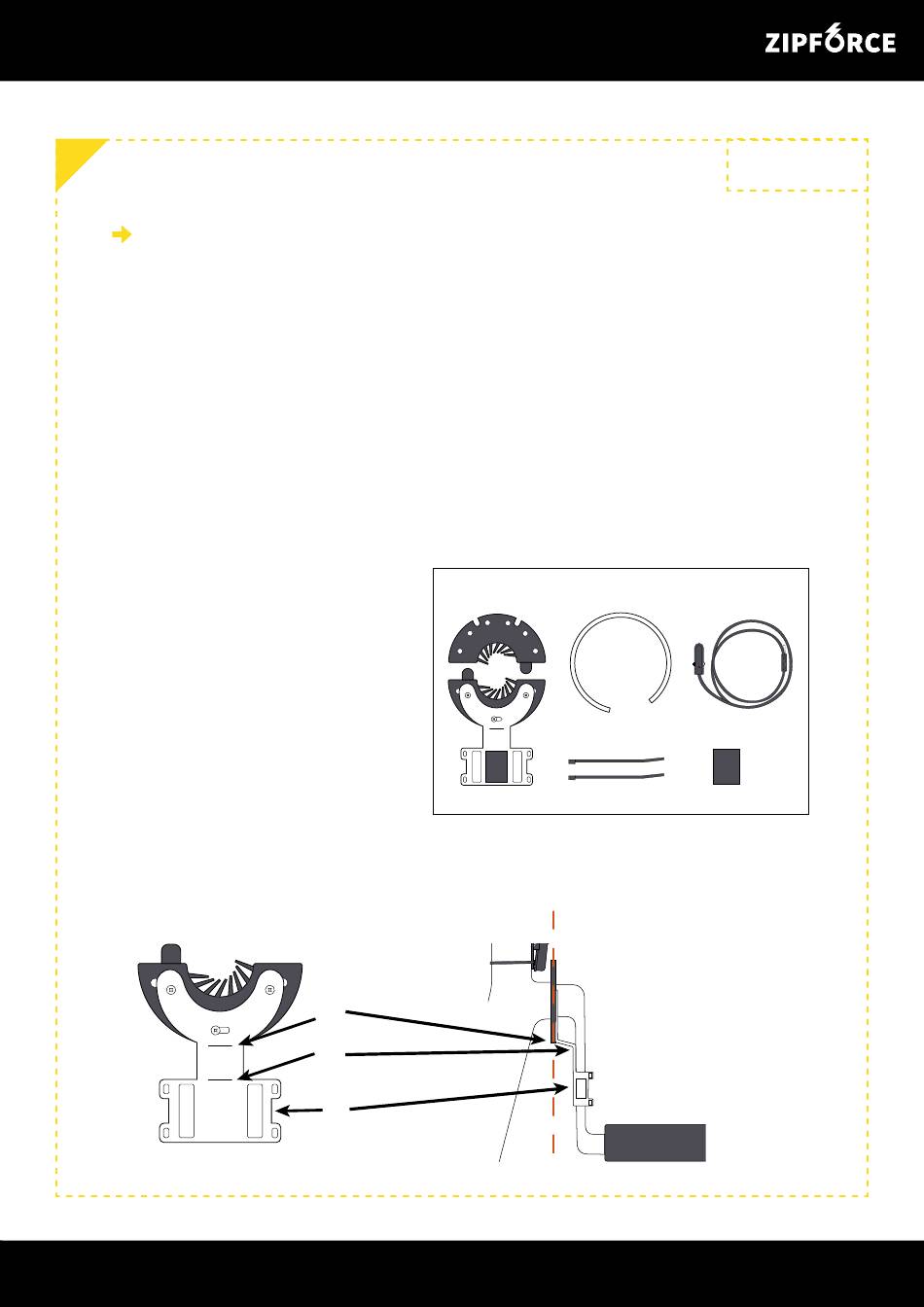

MONTAGE DES PAS-SENSOR-SETS
Falls Sie keinen drahtgebundenen PAS-Sensor installieren, fahren Sie auf Seite 15 fort.
Der Tretsensor am Ende des Sensorkabels erfasst die Pedalbewegung und entscheidet,
wann der Zipforce zugeschaltet werden soll. Es ist wichtig, dass die Tretsensorscheibe
nicht taumelt oder schief/locker sitzt! Justieren Sie die Tretsensorscheibe mit dem
Blechhalter, bis sie ganz gerade sitzt. Sitzt der Tretsensor oder die Tretsensorscheibe
schief, kann der Sensor die Signale nicht erfassen und der Zipforce läuft ungleichmäßig
oder gar nicht.
1.
Biegen Sie den Blechhalter so zurecht, dass er an die Tretkurbel passt und die
Sensorscheibe gerade sitzt, siehe Abb. 1a und 1b.
a. Biegen Sie den Blechhalter entlang Linie a.
b. Biegen Sie den Blechhalter entlang Linie b. Der Tretsensor sollte nun ganz gerade
sitzen. Siehe Abb. 1b.
2. Fügen Sie die beiden halbmondförmigen Teile der Tretsensorscheibe zusammen. Siehe
Schritt 13, Abb. 2a. Es ist wichtig, dass die Tretsensorscheibe gerade und stabil sitzt.
Wenn die Tretsensorscheibe nicht um
die Achse reicht, kann jeder zweite der
kleinen Stacheln auf der Innenseite des
Halbmonds abgeschnitten werden. Siehe
Schritt 13, Abb. 2b.
3. Legen Sie den Metallring um die
Tretsensorscheibe und drücken Sie ihn
in die Nut.
Siehe Schritt 13, Abb. 3.
4. Biegen Sie den Halter so um, dass er
um die Tretkurbel (c) passt und die
Tretsensorscheibe ganz gerade sitzt.
5. Fixieren Sie den Blechhalter mit den
Kabelbindern an der Tretkurbel. Spannen
Sie die Kabelbinder und vergewissern Sie sich, dass die Scheibe stabil sitzt.
Siehe Schritt 13, Abb. 4.
1a.
PAS-Sensor-Set
1b.
a.
b.
c.
OPTION
13
