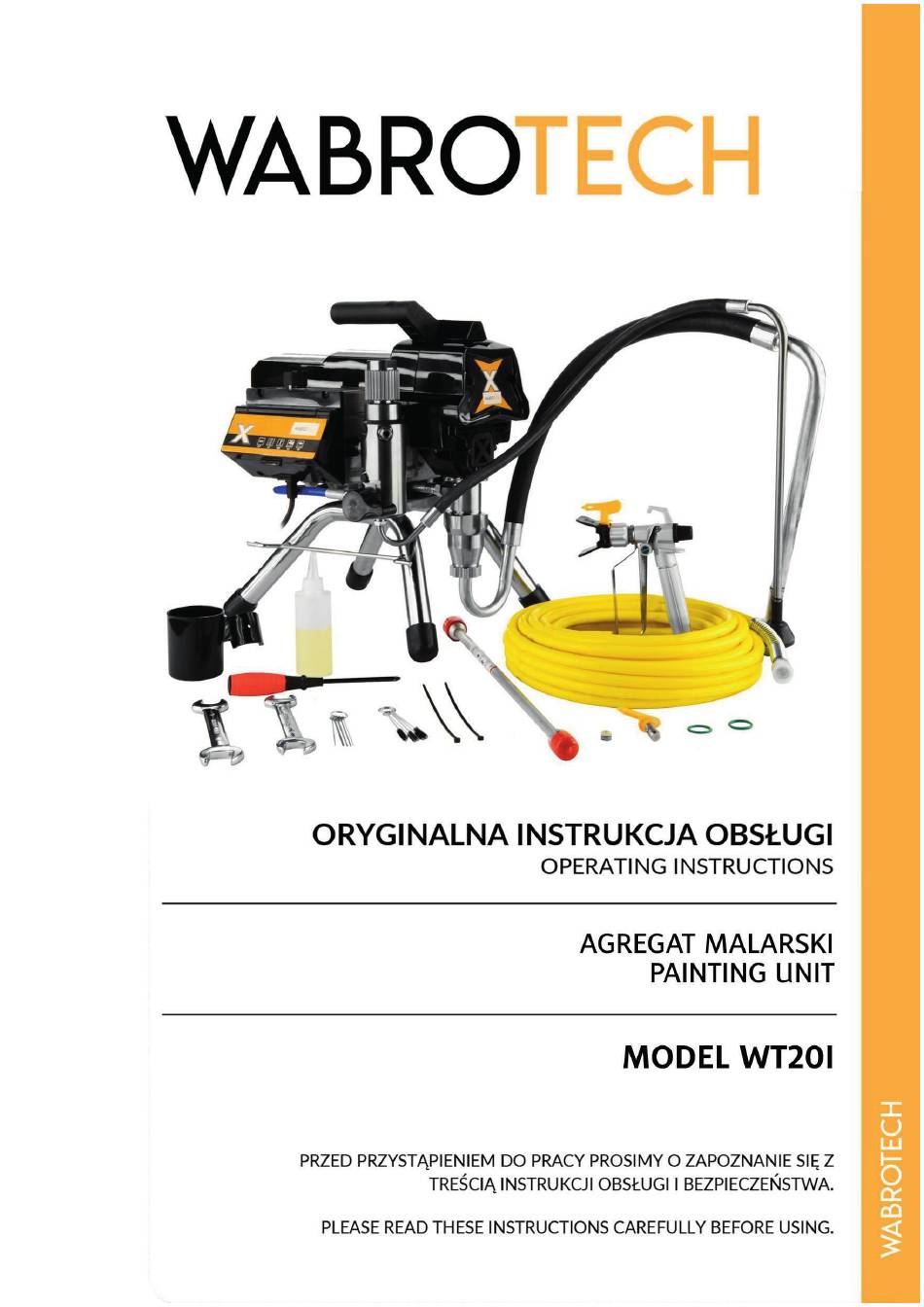

WABROTECH WT20I Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WT20I:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WABROTECH WT20I

Inhaltszusammenfassung für WABROTECH WT20I

  • Seite 51 9. DÜSENAUSWAHL........................... 13 10. DÜSENSPITZEN-AUSWAHLTABELLE ....................14 11. WICHTIGE INFORMATIONEN ZUM DÜSENVERSCHLEIß .................. 15 12. REINIGUNG ..............................16 13. FEHLERBEHEBUNG........................18 14. GERÄTEDIAGRAMM:..........................22 Wabrotech.pl...

  • Seite 52: Grundsätze Der Sicheren Verwendung Des Airless-Geräts

    Dieses Gerät muss geerdet sein. Eine unsachgemäße Erdung, Einrichtung oder Verwendung kann zu Stromschlägen führen. • Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten am Gerät durchführen. • Verwenden Sie nur geerdete Steckdosen. • Verwenden Sie nur dreiadrige Verlängerungskabel. Wabrotech.pl...

  • Seite 53: Gefahr Einer Subkutanen Injektion

    Tod, zu schweren Verletzungen oder zu Sachschäden führen. • Verwenden Sie kein 1,1,1-Trichlorethan, Methylenchlorid, andere halogenierte Kohlenwasserstofflösungsmittel oder Flüssigkeiten, die solche Lösungsmittel enthalten. • Viele andere Flüssigkeiten können Chemikalien enthalten, die mit Aluminium reagieren können. Erkundigen Sie sich bei Ihrem Materiallieferanten nach der Kompatibilität. Wabrotech.pl...

  • Seite 54: Gefahr Durch Unsachgemäßen Gebrauch Des Gerätes

    Führen Sie eine Druckentlastung durch und trennen Sie alle Stromquellen. Verbrennungsgefahr Die Oberflächen des Gerätes können im Betrieb sehr heiß werden. Um schwere Verbrennungen zu vermeiden, berühren Sie keine heißen Geräte. Warten Sie, bis das Gerät vollständig abgekühlt ist. Wabrotech.pl...

  • Seite 55: Gefahr Durch Giftigen Staub Oder Dämpfe

    Wenn der Filter vollständig verstopft ist, können das Schaltpult und der Drucksensor durchgebrannt sein. In dieser Situation kann die Sicherung die Schalttafel und den Drucksensor nicht schützen. 4. Die Düse sollte je nach Farbabrieb nach 4000 - 5000 m2 ausgetauscht werden. Wabrotech.pl...
  • Seite 56 Gefahr einer Verstopfung der Spitze und des Eindringens von Schmutz in das System. Saugschlauch* Saugfilter* Schlauch / Überlaufrohr Beim Waschen und Absaugen tritt Material aus. 1/4 Schlauchausgang Ermöglicht den Anschluss eines Farbschlauchs. Hand Erleichtert den Transport. Schalten Einschalten / Ausschalten. 11 Netzstecker EU-Netzstecker. * Verschleißteile Wabrotech.pl...

  • Seite 57: Technische Daten

    Machine Translated by Google WABRO sc ul. Arki Boÿek 2A, 41-910 Bytom NIP: PL6263032331 | Regon: 381911373 3. TECHNISCHE DATEN WT20I / 1100W Motormodell/Leistung GEBÜRSTETER MOTOR Fluss 2,00 l/min Maximale Düsengröße 0,021 Zoll 227 bar/3290 PSI Maximaler Arbeitsdruck Netto-/Bruttogewicht 20,00/21,00 kg...

  • Seite 58: Aktion

    Um die Düse gründlich zu reinigen, ziehen Sie sie vollständig heraus. Denken Sie daran, den Druck abzulassen und das Gerät auszuschalten, bevor Sie es entfernen. Anschließend den Düsenhalter abschrauben, dann können wir die Düse samt Düsendichtung herausziehen. Diese Elemente können in warmem Seifenwasser gewaschen werden. Wabrotech.pl...

  • Seite 59: Einstellungen

    Verwenden Sie mehr Brauseschläuche das Risiko von Funken, Dämpfen oder Staubpartikeln (maximal zusätzliche 45 Meter), kein längeres zu verringern. Verlängerungskabel. Wenn Sie an einem Im Uhrzeigersinn: stärkerer/höherer Druck. Gegen Verlängerungskabel minderer Qualität arbeiten, wird die Steuereinheit beschädigt. Uhrzeigersinn: schwächerer/niedrigerer Druck Wabrotech.pl...
  • Seite 60 7. Drehen Sie den Druckregler im Uhrzeigersinn 8. Schalten Sie den Netzschalter aus. fest, bis der gewünschte Wert erreicht ist. 10. Schalten Sie den Netzschalter ein. 9. Übertragen Sie die beiden Tuben in den Farbbehälter und tauchen Sie sie vollständig ein. Wabrotech.pl...

  • Seite 61: Sprühtechnik

    Halten Sie die Spritzpistole möglichst im rechten Winkel zur Oberfläche. Bedeutet dass Sie Ihren gesamten Arm vorwärts und rückwärts bewegen und nicht nur Ihr Handgelenk beugen sollten. Halten Sie die Spritzpistole senkrecht zur Oberfläche, andernfalls streichen Sie etwas ein Einige Stellen werden dicker sein als andere. Wabrotech.pl...

  • Seite 62: Montage Der Düse Und Des Schutzes An Der Spritzpistole

    Mitte der Ecke, um die Farbe zu sprühen. Durch die Wahl dieses Sprühmusters wird sichergestellt, dass die Kanten auf beiden Seiten gleichmäßig lackiert werden. 8. MONTAGE DER DÜSE UND DES SCHUTZES AN DER SPRITZPISTOLE 1. Abzugssperre aktivieren. 2. Stellen Sie sicher, dass Düse, Dichtung und Schutz in der gezeigten Reihenfolge zusammengebaut sind. Wabrotech.pl...

  • Seite 63: Düsenauswahl

    3. Fähigkeit des Bedieners des Geräts Wählen Sie ein Sprühgerät basierend auf der Art der Beschichtungen aus, die Sie sprühen möchten, und stellen Sie sicher, dass die größte Düse (Öffnungsgröße), die Sie verwenden möchten, innerhalb des maximalen Spitzengrößenbereichs liegt, den das Sprühgerät verarbeiten kann. Wabrotech.pl...

  • Seite 64: Düsenspitzen-Auswahltabelle

    Acryl / Emaille 0,023 321 421 Maschenweite 30 Zoll 323 423 325 425 Fassadenfarben, 0,025 Zoll Silikon 0,027 Zoll 329 429 Kein Filter 0,029 Zoll 331 431 0,031 Zoll 333 433 0,033 Zoll glatt 0,035 Zoll 0,043 Zoll 243 343 443 Wabrotech.pl...

  • Seite 65: Wichtige Informationen Zum Düsenverschleiß

    Die Lebensdauer der Düse variiert je nach Beschichtung. Sie können die Lebensdauer verlängern, indem Sie mit niedrigstem Druck sprühen, wodurch die Beschichtung aufbricht (zerstäubt) (es lohnt sich jedoch, die Empfehlungen der Lackhersteller zu befolgen). Empfohlener Austausch der Latexspitze: nach 4000-5000ÿ Wabrotech.pl...

  • Seite 66: Reinigung

    Pistole austretende Flüssigkeit in einen leeren Eimer, bis sauberes Wasser austritt. Ändern Sie den Betriebsmodus auf „Reinigen“, um Flüssigkeit mit einem Abflussrohr aus einem vollen Eimer in einen leeren zu übertragen. Wenn die Flüssigkeit klar ist, ist der Vorgang abgeschlossen. Wabrotech.pl...
  • Seite 67 Weise mit Wasser ab. Wenn wir feststellen, dass das gesamte Öl aus dem Gerät entfernt wurde, können wir es für den nächsten Gebrauch stehen lassen. 11. Wischen Sie Generator, Schlauch und Pistole mit einem in Wasser oder Lösungsbenzin getränkten Tuch ab. Wabrotech.pl...

  • Seite 68: Fehlerbehebung

    Netzkabel an und schalten Sie den Generator ein. Erhöhen Sie langsam die Druckeinstellung, um zu sehen, ob der Motor startet Wenn die Farbe im Spritzgerät ausgehärtet ist, müssen möglicherweise die Pumpendichtungen, Ventile, der Antriebsstrang oder der Druckregler ausgetauscht werden. Kontaktieren Sie einen Berater. Problem Ursache Lösung Wabrotech.pl...
  • Seite 69 Verstopfen Sie die Sprühspitze oder ersetzen Sie sie Der Kühlerfilter ist verstopft Reinigen oder ersetzen Sie den Filter Der Filter der Spritzpistole ist verstopft. Pistolenfilter reinigen oder ersetzen Sprühspitze ist zu groß oder abgenutzt Tauschen Sie die Düse aus Wabrotech.pl...
  • Seite 70 Verbindung Das Gerät läuft Fehlercode E02 wird angezeigt Verbindungsfehler Überprüfen Sie die Signalleitung zwischen Drucksensor und Leiterplatte (Platine mit Anschlüssen zur Montage elektronischer Komponenten) Fehlercode E03 wird angezeigt Drucksensorfehler Überprüfen Sie den Drucksensor bei schlechter Verbindung oder Beschädigung Wabrotech.pl...
  • Seite 71 Ersetzen Sie die Pumpendichtungen Farbe tritt außerhalb der Pumpe aus Das Farbstreifenmuster ändert sich Der Druckkontrollschalter ist verschlissen und Kontaktieren Sie Ihren Lieferanten während des Spritzens dramatisch oder verursacht übermäßige Druckschwankungen. das Spritzgerät startet nicht sofort, wenn der Spritzvorgang wieder aufgenommen wird. Wabrotech.pl...
