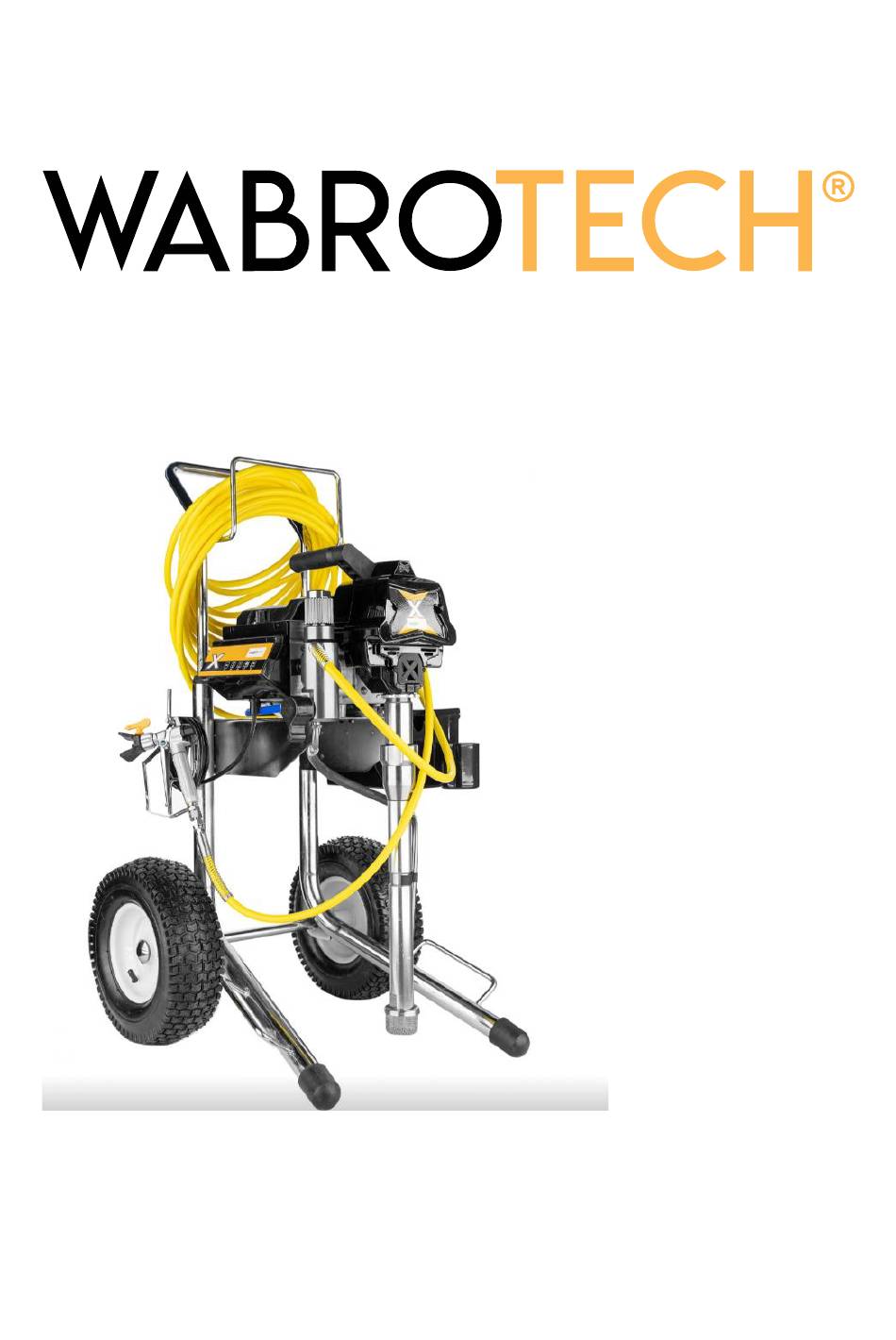

MODELL WT32H
DE
ORGINAL BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WABROTECH WT32H

Inhaltszusammenfassung für WABROTECH WT32H

  • Seite 1 MODELL WT32H ORGINAL BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Bitte lesen und bewahren Sie dieses Handbuch auf. Lesen Sie die Lektüre sorgfältig durch, bevor Sie versuchen, das Produkt zu montieren, zu installieren, zu betreiben oder zu warten. Schützen Sie sich und andere, indem Sie alle Sicherheitshinweise befolgen.

  • Seite 3: Regeln Für Die Sichere Verwendung Von Airless-Lackiergeräten

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 1. REGELN FÜR DIE SICHERE VERWENDUNG VON AIRLESS- LACKIERGERÄTEN BRENNBARE DÄMPFE WIE LÖSUNGSMITTEL- UND FARBDÄMPFE KÖNNEN SICH IM ARBEITSBEREICH ENTZÜNDEN ODER EXPLODIEREN. Um dies zu verhindern: • Sprühen Sie keine brennbaren oder brennbaren Materialien in die Nähe von offenen Flammen oder Zündquellen wie Zigaretten, Motoren und elektronischen Geräten.

  • Seite 4: Die Gefahr Der Subkutanen Injektion

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 • Verwenden Sie nur dreiadrige Verlängerungskabel. • Stellen Sie sicher, dass die Erdungsstifte an den Netzkabeln und Verlängerungskabeln intakt sind. • Setzen Sie das Gerät keinem Regen aus. Bewahren Sie sie im Haus auf. Die Gefahr der subkutanen Injektion Bei der Arbeit mit einem Hochdruckgerät sind wir in der Lage, giftige Substanzen unter die Haut zu injizieren, was zu schweren Verletzungen führen kann.

  • Seite 5: Gefahr Der Unsachgemäßen Verwendung Von Geräten

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Gefahr der unsachgemäßen Verwendung von Geräten Unsachgemäßer Gebrauch kann zum Tod, zu schweren Verletzungen oder zur Beschädigung der Maschine führen. • Tragen Sie beim Malen (insbesondere bei Arbeiten in Innenräumen) immer geeignete Handschuhe, eine Augenschutzbrille und eine Atemschutzmaske.

  • Seite 6: Gefahr Durch Giftigen Staub Oder Dämpfe

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Gefahr durch giftigen Staub oder Dämpfe Giftige Flüssigkeiten oder Dämpfe können schwere Verletzungen oder den Tod verursachen, wenn sie in die Augen oder auf die Haut gelangen, einatmen oder schlucken. Persönlicher Schutz Tragen Sie bei der Bedienung, Wartung oder in dem Bereich, in dem das Gerät verwendet wird, geeignete Schutzausrüstung, um sich vor schweren Verletzungen zu schützen, z.
  • Seite 7 WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 KONSTRUKTION WT 32 Filtergehäuse Der Verteilerfilter reduziert das Verstopfen der Düsen. (Kollektorfilter innen*) Digitale Druckanzeige X28, X32 größere Modelle mit digitaler Druckanzeige. (unter der Abdeckung) Druckregler Es ermöglicht Ihnen, den Druck an unterschiedliche Anforderungen anzupassen.

  • Seite 8: Technische Daten

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Überlaufrohr Das Material kommt beim Waschen aus ihm heraus Schlauchausgang 1/4 Ermöglicht den Anschluss eines Farbschlauchs Griff Erleichtert den Transport Schalter Ein-/Ausschalten Netzstecker EU-Netzstecker Airless-Spritzpistole Ermöglicht das Auftragen von Farbe. Hochdruck-Schlauch Transportiert Hochdruckmaterial von der Pumpe zur Spritzpistole * Verbrauchsteile...

  • Seite 9: Massnahmen

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 4. MASSNAHMEN Abzugssperre Betätigen Sie die Abzugssperre immer, wenn Sie mit dem Sprühen fertig sind, um eine versehentliche Bedienung der Pistole von Hand oder im Falle eines Sturzes oder Aufpralls zu vermeiden.

  • Seite 10: Einstellungen

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 BEMERKUNG! Lassen Sie das Zulaufventil in der Überlaufstellung, bis Sie wieder sprühbereit sind. Wenn Sie den Verdacht haben, dass die Sprühdüse oder der Schlauch verstopft ist oder dass der Druck nach dem Befolgen der obigen Schritte nicht vollständig abgelassen wurde, lösen Sie SEHR LANGSAM die Düsensicherung oder das Schlauchende, um den Druck allmählich zu entlasten, und lösen Sie sie dann vollständig.

  • Seite 11: Inbetriebnahme

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Überprüfen elektrische Schließen Sie den Generator an. Vergewissern Sie sich zunächst, dass der Ein-/Ausschalter auf Aus Versorgung. Stellen Sie sicher, dass die steht und das Druckregelpotentiometer vollständig Steckdose ordnungsgemäß...
  • Seite 12 WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 7. Ziehen Druckregler 8. Schalten Sie den Netzschalter aus. Uhrzeigersinn an, bis der gewünschte Wert erreicht ist. 9. Übertragen Sie die 2 Rohre in den 10. Schalten Sie den Ein-/Ausschalter ein. Farbbehälter tauchen vollständig ein.

  • Seite 13: Sprühtechnik

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 13. Lassen Sie den Auslöser los. Aktivieren Sie die Abzugssperre. 14. Beide Rohre können miteinander eingehakt werden. 7. SPRÜHTECHNIK Der Schlüssel zu einem guten Malen liegt darin, die gesamte Oberfläche gleichmäßig zu bedecken.

  • Seite 14: Anbringen Der Düse Und Des Schutzes An Der Spritzpistole

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Die richtige Geschwindigkeit, mit der die Pistole bewegt wird, ermöglicht es, die volle, nasse Beschichtung ohne Flecken aufzutragen. Wenn Sie jeden Strich 40 % höher als den vorherigen auftragen, wird sichergestellt, dass die richtige Menge Farbe aufgetragen wird.

  • Seite 15: Düsen-Auswahl

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 9. DÜSEN-AUSWAHL Auswählen der Düsenöffnungsgröße Es stehen Düsen mit unterschiedlichen Lochgrößen zur Verfügung, um unterschiedliche Flüssigkeiten zu versprühen. Das Gerät enthält eine 0,48 mm (0,019") und 0,53 mm (0,021") Düse für den Einsatz unter anderem für bestimmte Acryl- und Latexfarben.

  • Seite 16: Auswahltabelle Für Düsenspitzen

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Nach der Multiplikation mit 5 ergibt sich die Breite 17 gibt den Durchmesser der Düsenöffnung in des Malstreifens in einem Abstand von ca. 30 cm Tausendstel Zoll oder 0,017" an. zur Wand.
  • Seite 17 WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 0.023” Fassadenfarbe n, Silikon 0.025” 0.027” 0.029” Kein Filter 0.031” 0.033” Putze 0.035” 0.043” 11. WICHTIGE INFORMATIONEN ZUM DÜSENVERSCHLEISS Es ist wichtig, die Düse auszutauschen, wenn sie abgenutzt ist. Dies gewährleistet ein präzises Sprühbild, maximale Effizienz und hochwertige Verarbeitung.

  • Seite 18: Reinigung

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 12. REINIGUNG Wie bei anderen Sprühgeräten auch, muss das Gerät gründlich gereinigt werden. Andernfalls funktioniert es nicht richtig. Das Verstopfen bestimmter Teile ist die häufigste Ursache für Probleme. Wenn Sie die folgenden Tipps befolgen, wird ein störungsfreier Betrieb des Geräts gewährleistet.
  • Seite 19 WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 7. Drehen Sie das Betriebsventil nach 8. Entfernen Sie die Filter aus der Pistole unten, um das Ablassventil zu öffnen. und dem Netzteil. Reinigen und prüfen Trennen Generator Sie die Filter und installieren Sie sie Stromnetz.

  • Seite 20: Fehlerbehebung

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 11. Wischen Sie das Netzteil, den Schlauch und die Pistole mit einem in Wasser oder Spiritus getränkten Tuch ab. 13. FEHLERBEHEBUNG Problem Verursachen Lösung Der Netzschalter ist eingeschaltet Der Druck wird auf Null gesetzt Drehen Sie den Druckregler im Uhrzeigersinn, Generator...
  • Seite 21 WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Das Gerät startet, malt aber nicht Das Gerät wurde nach dem Drehen des Ersetzen Sie das Hauptstrom-/Sprühventil Leistungsventils nicht geflutet Es wird kein Lack oder das Saugrohr Tauchen Sie das Saugrohr mindestens zur nicht vollständig...
  • Seite 22 WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 Filter Spritzpistole Reinigen oder ersetzen Sie den Pistolenfilter verstopft. Die Sprühdüse ist zu groß oder Ersetzen Sie die Düse abgenutzt Problem Verursachen Lösung Das Gerät nimmt Farbe auf, fällt Verschlissene Sprühdeichsel Ersetzen Sie die Düse durch eine neue aber beim Öffnen der Pistole ab...
  • Seite 23 WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 zwischen Drucksensor Leiterplatte (Platine mit Anschlüssen zur Montage elektronischer Bauteile) Fehlercode E03 wird angezeigt Ausfall des Drucksensors Überprüfen Sie den Drucksensor schlechter Verbindung oder Beschädigung Fehlercode E04 wird angezeigt Kontaktieren Sie Ihren Lieferanten Kontaktieren Sie Ihren Lieferanten Fehlercode E06 wird angezeigt...

  • Seite 24: Geräte-Diagramm

    WABRO s. c. Arki Bożka 2A, 41-910 Bytom NIP: PL6263032331 | Identifikationsnummer: 381911373 14. DIAGRAMM DES GERÄTS:...
