3.7.2 Instalación trifásica
En caso de instalación trifásica, siga los pasos que se indican a continuación:
•
Quite la tapa de protección del punto de entrada de los cables de
alimentación e introduzca la funda ondulada de Ø 25 mm.
•
Apriete el empalme entre la caja y la funda del cable.
•

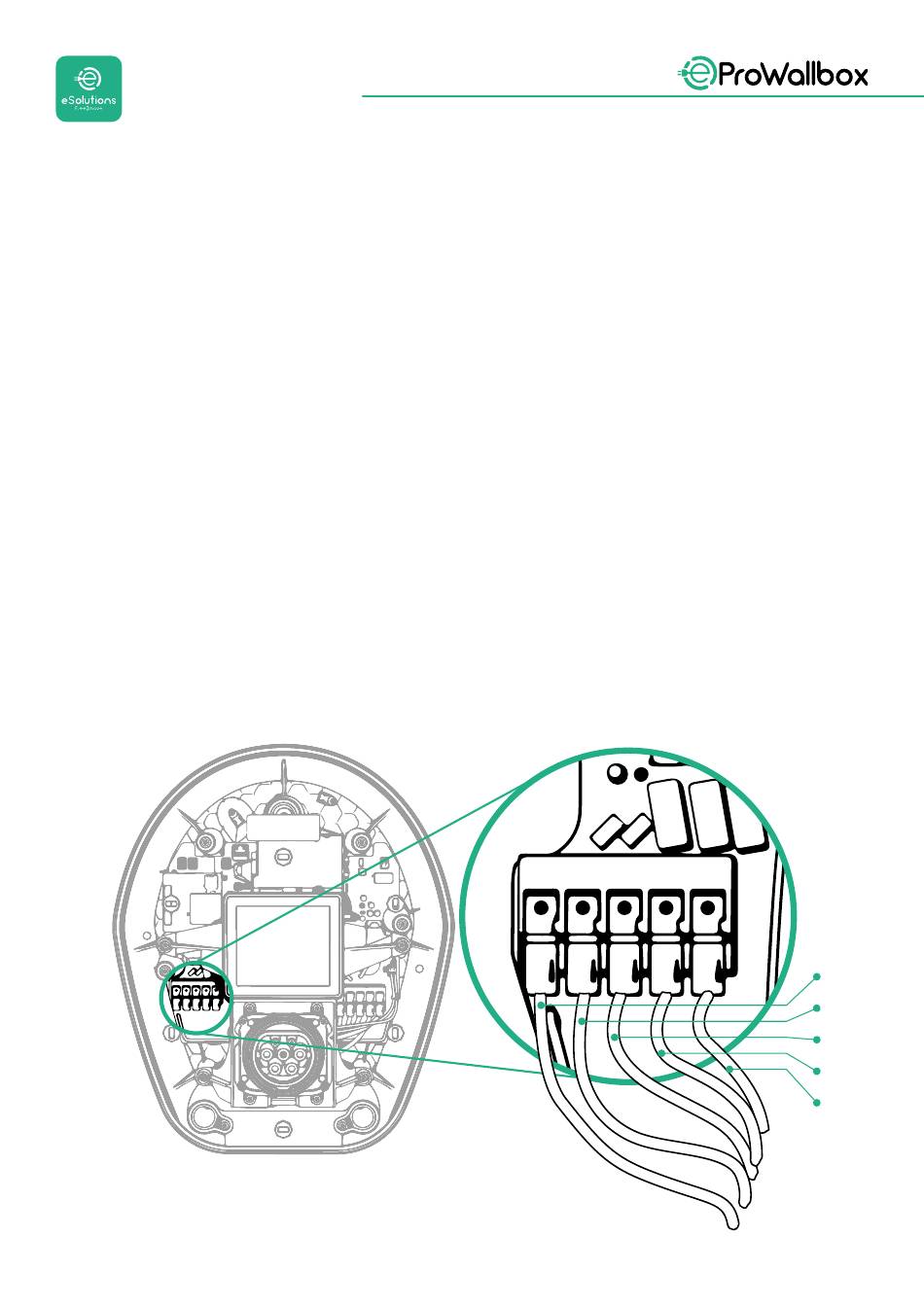

Introduzca el cable de alimentación y conéctelo a la regleta de alimentación
CN1:
•
Cable de tierra a PE
•
Cable neutro a N
•
Cables de fase a T, S, R
Compruebe que toda la sección pelada de cada cable esté completamente
insertada en cada terminal.
NOTA
Se pueden sustituir los 2 empalmes caja-cable por prensaestopas de Ø25 mm (no
suministrados por el Fabricante).
(CN1)
N T S
PE
29
Ma nua l de inst al aci ón
R
PE
N
L3
L2
L1
