Bedienungsanleitung A10-RTK
Da bei vielen Applikationen (z. B. Maschinenanwendung) eine externe Stromversorgung zur Ver-
fügung steht, wurde beim A10-RTK auf die Integration eines Lithium-Polymer-Akkus verzich-
tet. Die Stromversorgung des Sensors (12-24V DC) erfolgt gemeinsam mit der kabelgebundenen
Kommunikation über den 26-poligen Stecker des A10-RTK. An diesem Port stehen 1 Ethernet-
Anschluss, 2 serielle RS232- und 1 USB-Schnittstellen sowie optional ein CAN-Port zur Verfü-
gung.
Auf der Oberseite des A10-RTK Sensors befinden sich der An- und Ausschalter, die Log-Taste und
die fünf Status-LEDs. Die Log-Taste ist momentan mit keiner Funktion belegt. An der Frontseite
stehen Ihnen folgende Anschlüsse zur Verfügung: GNSS- und GSM-Antenne, sowie eine serielle
Schnittstelle (Sub-D HD26) (vgl. Abb. 2). Die serielle Schnittstelle wird werkseitig mit 115200
Baud 8-N-1 konfiguriert.

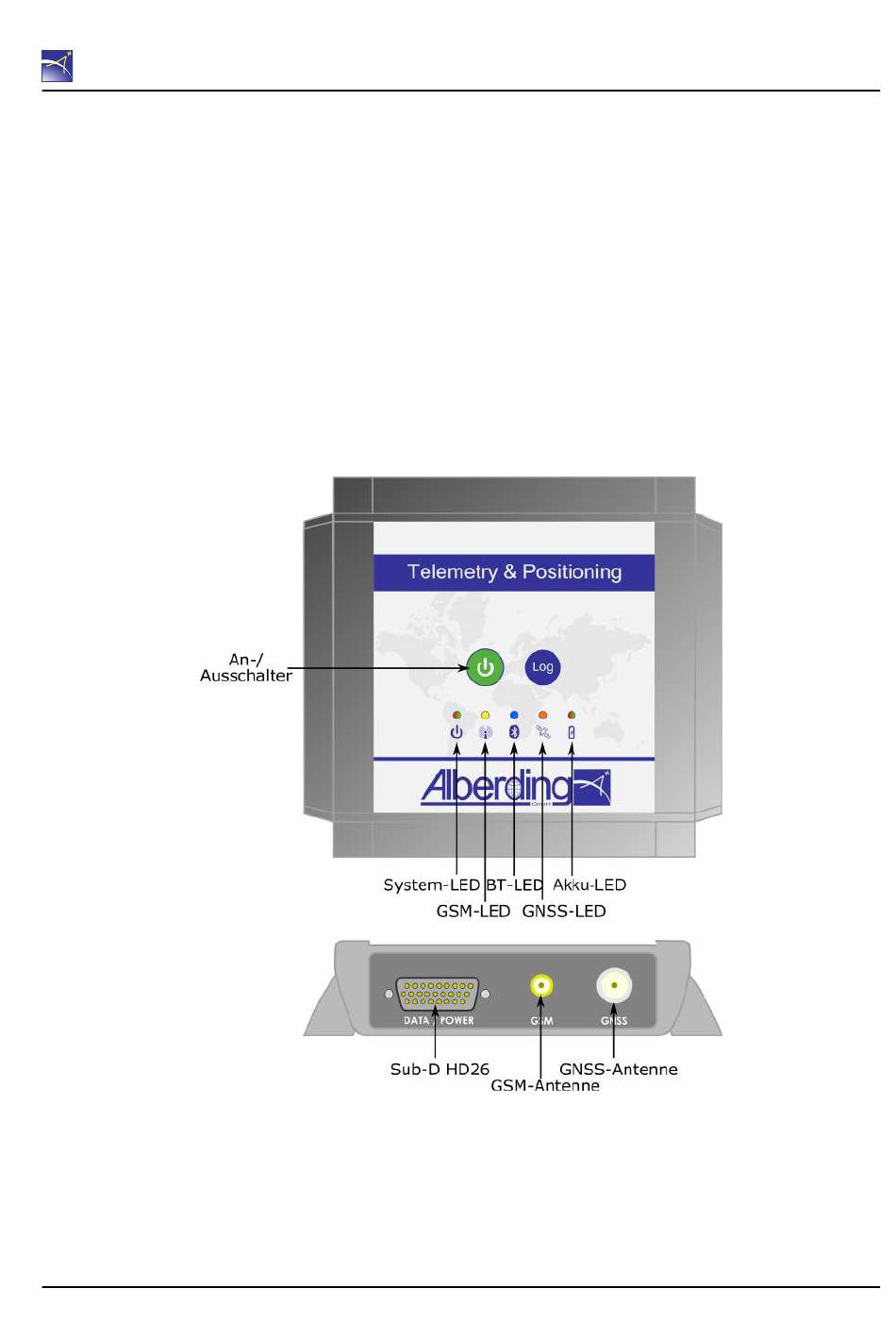

Abbildung 2: Schematischer Aufbau des A10-RTK
