2.4 Pinbelegung der Schnittstelle Sub-D HD26

PIN Beschreibung
1 reserviert
2 CAN L
3 reserviert
4 reserviert
5 reserviert
6 GND
7 TX3 (RS232) zum GNSS-Board
8 RX3 (RS232) zum GNSS-Board
9 USB D+
10 reserviert
11 CAN H
12 TX2 (RS232)
13 reserviert
14 reserviert
15 reserviert
16 Netzwerk (RJ45) RX-
17 Netzwerk (RJ45) TX-
18 USB D-
19 reserviert
20 GPIO
21 RX2 (RS232)
22 reserviert
23 Power GND
24 Power IN DC
25 Netzwerk (RJ45) RX+
26 Netzwerk (RJ45) TX+
10

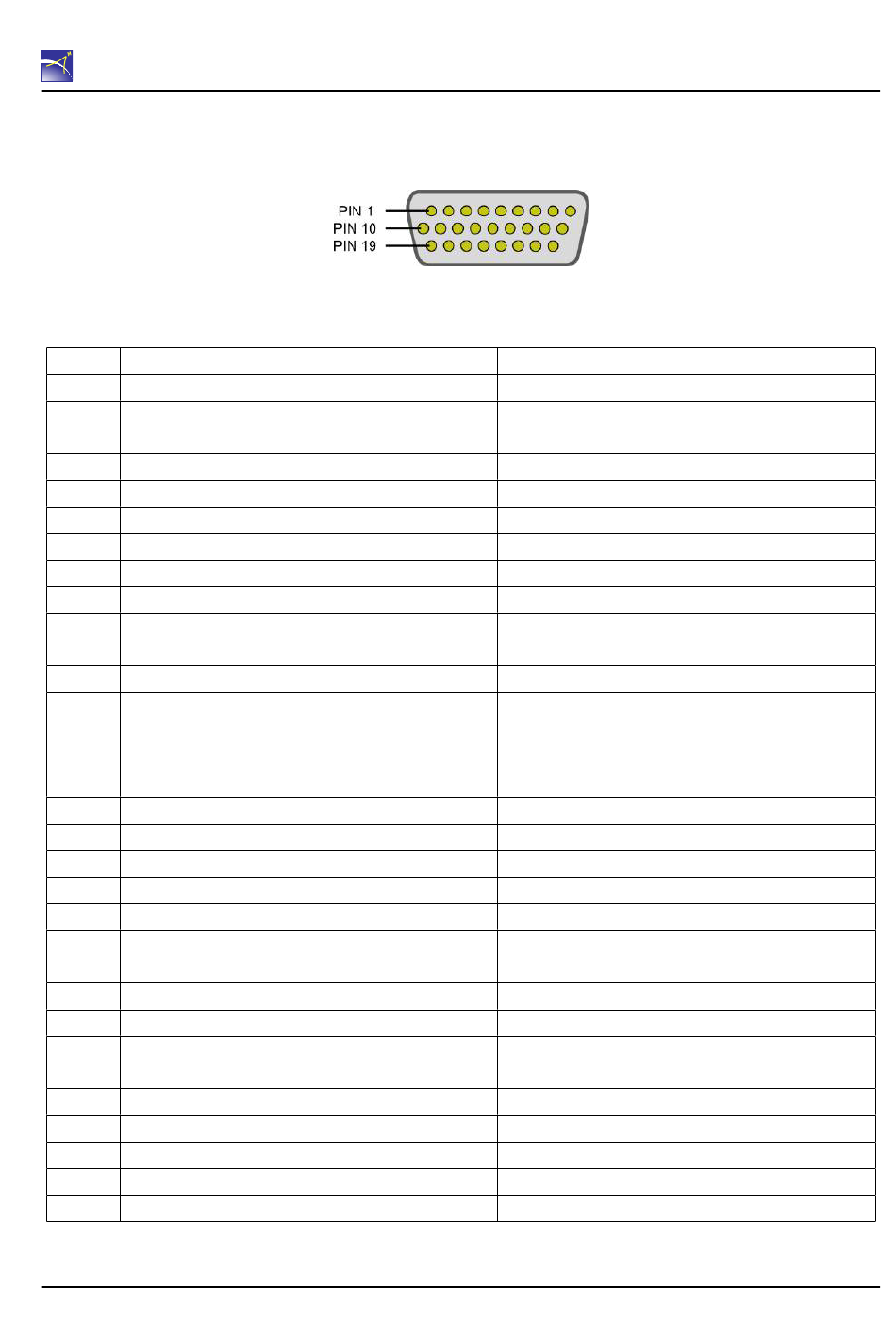

Abbildung 4: Pinbelegung der Schnittstelle Sub-D HD26
Bedienungsanleitung A10-RTK
Kommentar
/
wahlweise Linux-Board oder Mikrocon-
troller (optional)
/
/
/
/
Direktverbindung zum GNSS-Board
Direktverbindung zum GNSS-Board
Standardmäßig Linux-Board; Optional
GNSS-Board
/
wahlweise Linux-Board oder Mikrocon-
troller (optional)
Mikrocontroller (Datenverteilung konfi-
gurierbar)
/
/
/
Linux-Board / GNSS-Board
Linux-Board / GNSS-Board
Standardmäßig Linux-Board; Optional
GNSS-Board
/
Mikrocontroller (optional)
Mikrocontroller (Datenverteilung konfi-
gurierbar)
/
/
DC 12-24V
Linux-Board / GNSS-Board
Linux-Board / GNSS-Board
