Topdon ArtiDiag800 Benutzerhandbuch
Professionelles diagnosetool
Vorschau ausblenden
Andere Handbücher für ArtiDiag800:
- Bedienungsanleitung (292 Seiten) ,
- Bedienungsanleitung (31 Seiten) ,
- Bedienungsanleitung (246 Seiten)
Verwandte Anleitungen für Topdon ArtiDiag800
Inhaltszusammenfassung für Topdon ArtiDiag800
- Seite 1 Wenn Sie irgendwelche Fragen haben oder Zweifel, kontaktieren Sie uns bitte per Hotline (+86)0755-23576169 Email support@topdon.com www.topdon.com Webseite Facebook @TopdonOfficial Twitter @TopdonOfficial IN CHINA HERGESTELLT ArtiDiag800 Professionelles Diagnosetool BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Willkommen ..................3 Um...................3 Paketliste ...................3 Kompatibilität .................3 Notiz..................4 Allgemeine Informationen zu OBDII (On-Board-Diagnose II)..4 Diagnose-Fehlercodes (DTCs) ........... .5 Produktbeschreibung ..............6 Vorbereitung & Anschluss............8 Einführung in die Bedienung............12 Technische Spezifikation............32 Warnungen.......... -
Seite 3: Willkommen

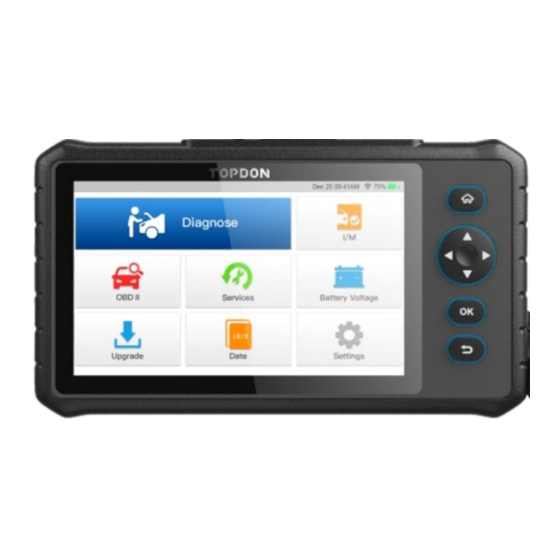

Willkommen Vielen Dank, dass Sie sich für das Kfz-Diagnosegerät ArtiDiag800 von TOPDON entschieden haben. Bitte lesen und verstehen Sie diese Bedienungsanleitung vor der Operation geduldig. TOPDON ArtiDiag800 ist ein ideales Diagnosetablett, das für alle verfügbaren elektronischen Systeme entwickelt wurde. Über die OBD2-Diagnose hinaus kann der Benutzer davon ausgehen, dass die AutoVIN-Technologie die Diagnosearbeit beschleunigt und die übersichtliche Benutzeroberfläche... -
Seite 4: Notiz
Notiz Diagnosefehlercodes (DTCs) ArtiDiag800 wird möglicherweise automatisch zurückgesetzt, wenn es durch starke statische Elektrizität gestört wird. DIES IST EINE NORMALE REAKTION. Dieses Produkthandbuch kann ohne schriftliche Ankündigung geändert werden. Lesen Sie die Anweisungen sorgfältig durch und verwenden Sie das Gerät ordnungsgemäß, bevor Sie es in Betrieb nehmen. -
Seite 5: Produktbeschreibung
Produktbeschreibung Name Beschreibungen NEIN. DB-15-Diagnose Zum Anschluss an das Diagnosekabel. Verbinder • Halten Sie die Taste 5 Sekunden lang gedrückt, um das Tablet einzuschalten. • Halten Sie die Taste 3 Sekunden lang gedrückt, um das Tablet auszuschalten. Power/Lock-Taste • Drücken Sie die Taste, um den Bildschirm zu aktivieren oder auszuschalten. -
Seite 6: Vorbereitung & Anschluss
Vorbereitung & Anschluss 4. Schalten Sie die Zündung ein. Der Motor kann ausgeschaltet sein oder laufen. 5. Halten Sie den Netzschalter 5 Sekunden lang gedrückt, um das TOPDON ArtiDiag800 einzuschalten. Das Tablet 1. Schalten Sie die Zündung aus. beginnt mit der Initialisierung und öffnet die Begrüßungsschnittstelle. - Seite 7 7. Wählen Sie Zeitzone 9. Erstellen Sie ein Konto Wählen Sie die Zeitzone Ihres aktuellen Standorts. Das System konfiguriert die Uhrzeit Sie müssen ein Konto mit Ihrer gültigen E-Mail-Adresse registrieren. Oder Sie können sich direkt automatisch entsprechend der von Ihnen ausgewählten Zeitzone. anmelden, indem Sie das verfügbare Konto verwenden, falls Sie bereits eines haben.
-
Seite 8: Betrieb Einführung
1.1 Intelligente Diagnose (Automatische Erkennung) erlaubt. Schalten Sie das ArtiDiag800 ein. Tippen Sie auf „Einstellungen“ und vergewissern Sie sich, dass „Automatische Erkennung nach dem Einschalten“ aktiviert ist. Stellen Sie eine Verbindung zum Anschluss des DLC her und schalten Sie dann die Zündung ein. -
Seite 9: Automatische Systemerkennung (Systemscan)
1.2 Manuelle Diagnose Nehmen Sie „Demo“ als Beispiel, um zu demonstrieren, wie Sie ein Fahrzeug manuell diagnostizieren. Wenn das Tablet die VIN-Informationen nicht abrufen oder analysieren kann, können Sie auch eine manuelle Diagnose durchführen. In diesem Modus müssen Sie den menügesteuerten Tippen Sie auf „OK“, um fortzufahren. -
Seite 10: Systemauswahl (Manuelle Systemerkennung)
1.2.3 Systemauswahl (Manuelle Systemerkennung) Mit dieser Funktion können Sie das System manuell auswählen und die zugehörigen Diagnosefunktionen ausführen. Tippen Sie auf „Systemauswahl“ und wählen Sie dann das gewünschte System aus (z. B. „ECM“). Der folgende Bildschirm wird angezeigt: Das System mit Fehlercodes wird rot angezeigt ( System ) . -
Seite 11: Datenstrom Lesen
* Begriffserklärung: • Standbild: Eine Momentaufnahme kritischer Parameterwerte zum Zeitpunkt des Auftretens des Fehlercodes. • Hilfe: Zum Anzeigen der Hilfeinformationen. • Codesuche: Um online nach weiteren Informationen über den aktuellen DTC zu suchen. • Bericht: Zum Speichern der aktuellen Daten im Textformat. Auf alle Diagnoseberichte kann über „Daten“... -
Seite 12: Zurücksetzen Der Wartungsleuchte
2. Wartungsdienste TOPDON ArtiDiag800 verfügt über die 15 am häufigsten verwendeten Wartungsdienste. 2.1 Zurücksetzen der Wartungsleuchte Mit dieser Funktion können Sie die Ölwartungslampe für das Motoröl-Lebensdauersystem zurücksetzen, das ein optimales Öllebensdauer-Wechselintervall in Abhängigkeit von den Fahrbedingungen und Wetterereignissen des Fahrzeugs berechnet. - Seite 13 2.8 DPF-Regeneration Empfangen falscher Informationen von Instrumentenaufforderungen, die zu Fehlalarmen führen. Diese Funktion kann dazu beitragen, Partikel aus dem Filter zu entfernen, indem sie Verbrennungs-Oxidationsverfahren verwendet, um die Leistung des Filters stabil zu halten. 2.5 ABS-Blutung Sie muss in folgenden Fällen durchgeführt werden: Mit dieser Funktion können Sie Tests durchführen, um die Betriebsbedingungen •...
- Seite 14 2.15 Zahnlernen Diese Funktion kann das Zahnlernen für das Auto durchführen, um die zugehörige Fehlfunktionsanzeigeleuchte (MIL) auszuschalten. Sie muss in folgenden Fällen durchgeführt werden: • Nachdem das Motor-ECU, der Kurbelwellenpositionssensor oder das Kurbelwellenschwungrad ausgetauscht wurde. • Der DTC „Zahn nicht gelernt“ ist vorhanden. 3.
-
Seite 15: Evap-Systemtest
3.7 Bordmonitortest 7. Daten Diese Funktion ruft Testergebnisse für emissionsrelevante Tippen Sie im Home-Menü auf „Daten“. Der folgende Bildschirm wird angezeigt: Antriebsstrangkomponenten und -systeme ab, die nicht kontinuierlich überwacht werden. Die Verfügbarkeit des Tests wird vom Fahrzeughersteller bestimmt. 3.8 EVAP-Systemtest Diese Funktion leitet einen Lecktest für das EVAP-System des Fahrzeugs ein. - Seite 16 7.2 Diagnosebericht 7.5 Feedback Mit dieser Funktion können Sie das Feedback Ihrer Diagnoseprobleme zur Dieses Modul speichert alle Diagnoseberichte, die im Rahmen der Fahrzeugdiagnose weiteren Analyse und Fehlerbehebung an uns senden. generiert werden. Es gibt 3 Optionen: 1) Diag. Feedback: Um ein getestetes Fahrzeugdiagnose-Feedback zu senden. 2) Verlaufs-Feedback: Zum Anzeigen aller diagnostischen Feedback-Datensätze.
- Seite 17 8.7 Sprache 8. Einstellungen Das Tool unterstützt mehrere Sprachen. Mit dieser Option können Sie die bevorzugte Sprache einstellen. 8.8 E-Mail Diese Option kann die Standard-E-Mail-Adresse für den Empfang der Diagnoseberichte einrichten. 8.9 Rückkehr zur ursprünglichen Einstellung Diese Option kann das Werkzeug auf die Werkseinstellung zurücksetzen. 8.10 Aufräumen Mit dieser Option kann der Benutzer einige Cache-Dateien löschen und Speicherplatz freigeben.
-
Seite 18: Technische Spezifikation
Technische Spezifikation Warnungen Display: 7-Zoll 1024*600 berührbarer Bildschirm Führen Sie Automobilprüfungen immer in einer sicheren Umgebung durch. RAM: 2G Rauchen Sie während des Tests NICHT in der Nähe des Fahrzeugs. ROM: 16 GB Platzieren Sie das Diagnosegerät NICHT in der Nähe des Motors oder Auspuffrohrs, um Schäden OBDII-Eingangsspannungsbereich: 9 ~ 18 V durch hohe Temperaturen zu vermeiden. -
Seite 19: Vorsicht
Vorsicht Q:System stoppt beim Lesen des Datenstroms. Was ist der Grund? Bitte stellen Sie sicher, dass die Fahrzeugbatterie vollständig aufgeladen und der Scanner fest mit dem Fahrzeug-DLC verbunden ist, um fehlerhafte Daten zu vermeiden, die vom Scanner und den A:Dies kann durch einen lockeren Stecker verursacht werden. Bitte schalten Sie das Tablet fest aus Diagnosesystemen generiert werden. -
Seite 20: Fcc-Erklärung
FCC-Erklärung: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: 1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und 2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
