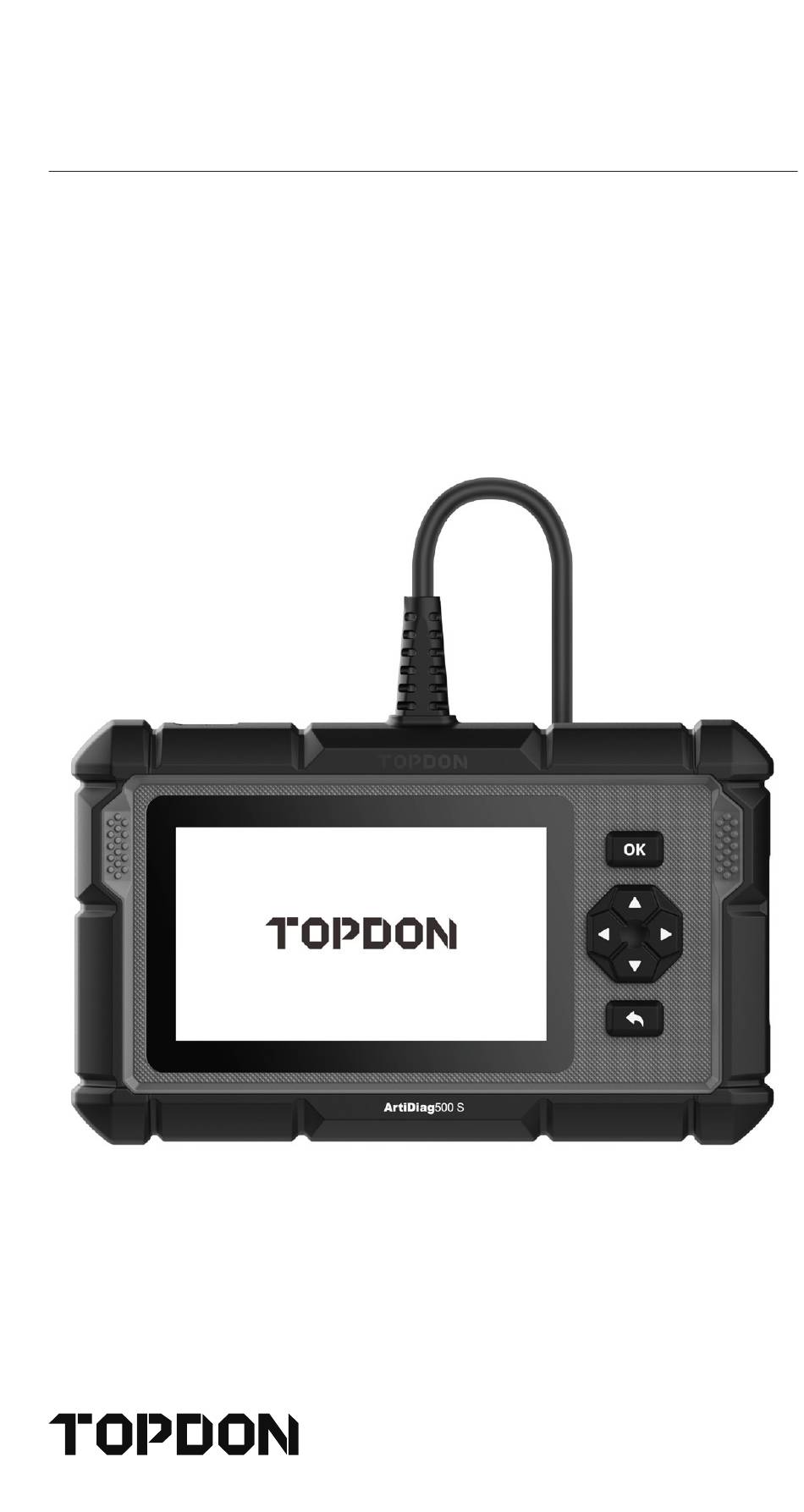

- Seite 1 ArtiDiag500 S Professional Diagnostic Tool USER MANUAL...
-
Seite 2: Willkommen
Paketliste • ArtiDiag500 S • TYPE-C-Ladekabel • Kurzanleitung für Benutzer • Benutzerhandbuch Kompatibilität TOPDON ArtiDiag500 S ist mit den folgenden Protokollen kompatibel: • KWP2000 • ISO9141 • J1850 VPW • J1850 PWM • CAN (Controller Area Network) • Und mehr Notiz ArtiDiag500 S kann möglicherweise automatisch zurückgesetzt werden,... - Seite 3 *Besuchen Sie www.topdon.com/products/artidiag500s, um das mehrsprachige Benutzerhandbuch herunterzuladen. Allgemeine Informationen zu OBDII (On- Board-Diagnose II) Das OBDII-System wurde entwickelt, um Emissionskontrollsysteme und wichtige Motorkomponenten zu überwachen, indem es entweder kontinuierliche oder regelmäßige Tests spezifischer Komponenten und Fahrzeugbedingungen durchführt, die drei solche wertvollen Informationen liefern: •...
-
Seite 4: Diagnosefehlercodes (Dtcs)
Diagnosefehlercodes (DTCs) DTC-Beispiel P 0 2 0 2 IDENTIFIZIERUNG SYSTEME SPEZIFISCHER =Body Fehlfunktion =Chassis Abschnitt der Systeme =Powertrain =Network CODE-TYP SUBSYSTEME Generisch (SAE): = Kraftstoff- und Luftmessung P0, P2, P34-P39 = Kraftstoff- und Luftmessung B0, B3 = Fehlzündung des Zündsystems C0, C3 oder des Motors U0, U3... -
Seite 5: Produktbeschreibung

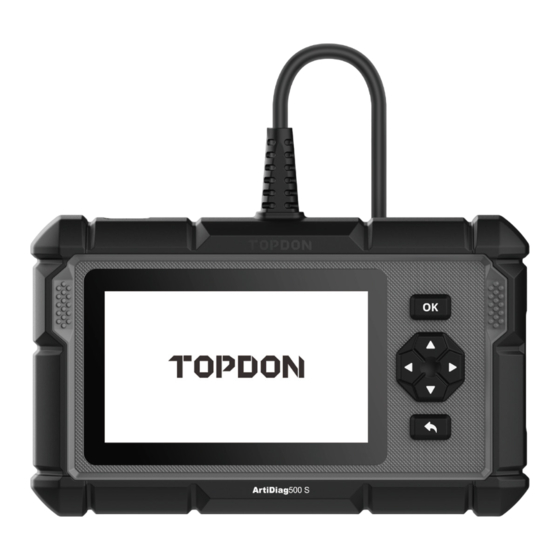

Produktbeschreibung Name Beschreibung Einschalt-/ Halten Sie 5 Sekunden lang drücken, um Bildschirmsperrtaste ein- oder auszuschalten Berührbarer 5-Zoll- Anzeige mit einer Auflösung von 480 x Bildschirm Wird zum Anschließen des Auto-OBD- Diagnosekabel Steckers verwendet OK-Taste Bestätigungstaste Richtungsauswahl nach oben, unten, Auswahlschaltflächen links und rechts Unterstützt erweiterbare SD- TF-Karten-Slot... -
Seite 6: Vorbereitung & Anschluss
Vorbereitung & Anschluss 1. Schalten Sie die Zündung aus. 2. Suchen Sie den DLC-Sockel des Fahrzeugs. 3. Stecken Sie das TOPDON ArtiDiag500 S Diagnosekabel in die DLC- Buchse des Fahrzeugs. 4. Schalten Sie die Zündung ein. Der Motor kann ausgeschaltet sein... - Seite 7 5. Halten Sie die Power-Taste 5 Sekunden lang gedrückt, um das TOPDON ArtiDiag500 S einzuschalten. Das Tablet beginnt mit der Initialisierung und öffnet die folgende Oberfläche. * Notiz: Schließen Sie keine Testgeräte an oder trennen Sie sie nicht bei eingeschalteter Zündung oder laufendem Motor.
-
Seite 8: Betriebsführung
8. Wi-Fi verbinden Das System durchsucht automatisch alle verfügbaren Wi-Fi-Netzwerke. Sie können das benötigte Wi-Fi auswählen. Tippen Sie auf „Weiter“. Es springt automatisch zum Home-Menü. Betriebsführung TOPDON ArtiDiag500 S hat 9 Hauptmodule, Diagnose, I/M-Bereitschaft, OBDII/EOBD, Reparaturinfo, Wartung, Update, ArtiFolder, Feedback, Einstellungen. - Seite 9 1. Diagnose TOPDON ArtiDiag500 S unterstützt intelligente Diagnose und manuelle Diagnose für Motor-, Getriebe-, ABS- und SRS-Systeme der meisten modernen Fahrzeuge weltweit. Nach der Diagnose wird automatisch ein Diagnosebericht erstellt. 1.1 Intelligente Diagnose Schließen Sie das Gerät über ein OBDII-Kabel an den DLC-Port an.
- Seite 10 *Notiz: • Vor der Diagnose gewährleisten Sie, dass die entsprechende Fahrzeughersteller-Software auf dem Scanner installiert ist. • Das Diagnosemenü kann je nach Marke, Modell und Jahr des Fahrzeugs variieren. Wählen Sie „Diagnose“ aus Wählen Sie Fahrzeughersteller aus Wählen Sie Fahrzeugmodell aus Wählen Sie Scanmodus Automatische Systemerkennung Manuelle Systemerkennung...
-
Seite 11: Gesundheitsbericht
1.3 Gesundheitsbericht Diese Funktion kann schnell den Zustand des Fahrzeugs anzeigen. Tippen Sie auf „Gesundheitsbericht“. Das System beginnt mit dem Scannen von DTCs und zeigt die Testergebnisse an. Der DTC wird mit einer bestimmten Definition in roter Schrift auf dem Bildschirm angezeigt. *Notiz: Diese Funktion ist nur verfügbar, wenn die Diagnosesoftware sie unterstützt. - Seite 12 1.4 Systemscan Diese Funktion scannt automatisch die Motor, Getriebe, ABS- und SRS-Systeme des Fahrzeugs. 1.5 Systemauswahl Diese Funktion lassen Sie das elektronische Steuersystem des Fahrzeugs wie folgt manuell auswählen . Tippen Sie zur Demonstration als Beispiel auf „ECM“. Die folgende Seite zeigt die Auswahloberfläche.
-
Seite 13: Fehlercode Löschen
*Begriffserklärung: • Standbild: Zeichnet bestimmte Datenströme zur Überprüfung auf, wenn das Auto eine Panne hat. • Bericht: Speicher t das aktuelle Diagno seergebnis als Diagnosebericht, der an eine bestimmte E-Mail-Adresse gesendet werden kann. 1.5.3 Fehlercode löschen Diese Funktion kann den DTC des ECU-Speichers des getesteten Systems löschen. - Seite 14 3) Kombinieren: Die Diagramme können für einfachere Vergleiche zusammengeführt werden. *Begriffserklärung: : Damit die Datenströme in Wellenmustern angezeigt werden. • • Bericht: Zum Speichern der Anzahl der aktuellen Datenströme. • Aufzeichnen: Zum Aufzeichnen der Diagnosedaten zur weiteren Analyse. • Hilfe: Zum Überprüfen der Hilfeinformationen. Tippen Sie auf um die Datenströme in Wellenmustern anzuzeigen.
- Seite 15 1.6 Diagnosehistorie Das Tablet zeichnet die Details jeder Diagnosesitzung auf. Die Geschichte-Funktion bietet direkten Zugriff auf die bisher getesteten Fahrzeuge. Benutzer können den letzten Vorgang fortsetzen, ohne von vorne beginnen zu müssen. Tippen Sie im Modul „Scannen“ auf „Geschichte“. Alle Diagnosedatensätze werden auf dem Bildschirm in einer Datumsfolge aufgelistet.
-
Seite 16: Codes Lesen
emissionsbezogene Wartungsarbeiten durchzuführen. Tippen Sie im Home-Menü auf „OBDII/EOBD“, nachdem das Tablet ordnungsgemäß mit dem DLC-Anschluss des Fahrzeugs verbunden wurde. Das Tablet startet eine automatische Überprüfung des Fahrzeugcomputers, um festzustellen, welche Art von Kommunikationsprotokoll verwendet wird, und zeigt dann den Monitorstatus wie folgt an: Tippen Sie auf „OK“, die folgende OBDII-Funktionsliste erscheint. -
Seite 17: Evap-Systemtest
3.3 Datenstrom Diese Funktion ruft Live-Daten und Parameter von der ECU des Fahrzeugs ab und zeigt sie an. 3.4 Standbild anzeigen Diese Funktion erstellt eine Momentaufnahme der Betriebsbedingungen, wenn ein emissionsbezogener Fehler auftritt. 3.5 O2-Sensortest Diese Funktion ruft die Testergebnisse der O2-Sensorüberwachung der zuletzt abgeschlossenen Tests vom Bordcomputer des Fahrzeugs ab. -
Seite 18: Entlüftung (Abs-Entlüftung)
5. Wartung & Zurücksetzen TOPDON ArtiDiag500 S verfügt über die 5 am häufigsten verwendeten Wartungs- und Zurücksetzen-Funktionen. 5.1 ENTLÜFTUNG (ABS-Entlüftung) Mit dieser Funktion können Sie Tests durchführen, um die Betriebsbedingungen des Antiblockiersystems (ABS) zu überprüfen. Sie muss in folgenden Fällen durchgeführt werden: Wenn das ABS Luft enthält. - Seite 19 5.3 DPF (DPF-Regeneration) Diese Funktion hilt dabei, Partikel aus der Falle zu entfernen, indem sie Verbrennungs-Oxidationsmethoden verwendet, um die Leistung der Falle stabil zu halten. • Austausch des Abgasgegendrucksensors. • Demontage oder Austausch der Partikelfalle. • Ausbau oder Austausch von Kraftstoffadditivdüsen. •...
- Seite 20 6. Aktualisieren Mit diesem Modul können Sie die Diagnosesoftware und die App auf die neueste Version aktualisieren. Hier können Sie auch häufig verwendete Software einstellen. Eine Popup-Meldung zeigt an, dass neuere Software verfügbar ist, wenn Sie die Software während des Registrierungsprozesses nicht aktualisieren.
- Seite 21 9. Einstellungen Sie können zugehörige Informationen in diesem Modul ändern oder hinzufügen oder Einstellungen vornehmen, nachdem die anfängliche Einstellung abgeschlossen ist. 9.1 Screenshots Diese Option kann festlegen, ob das Bildschirmaufnahmesymbol auf dem Bildschirm angezeigt wird oder nicht. 9.2 Fotoalbum Dieses Modul speichert die Screenshots. 9.3 Schwebendes Bildschirmfenster Diese Option kann festlegen, ob das Bildschirmaufzeichnungssymbol auf dem Bildschirm angezeigt wird...
- Seite 22 9.5 Netzwerk Mit diesem Modul können Sie das verbindungsfähige Wi-Fi- Netzwerk einstellen. 9.6 Helligkeit Mit dieser Option können Sie die Bildschirmhelligkeit einstellen. 9.7 Maßeinheit Diese Option legt die Maßeinheit fest. Das metrische System und das imperiale System sind verfügbar. 9.8 Sprache Das Tablet unterstützt mehrere Sprachen.
-
Seite 23: App Aktualisieren
9.17 Hilfe Diese Option enthält häufig gestellte Fragen und offizielle Antworten. 9.18 App Aktualisieren Mit dieser Option können Sie die ArtiDiag500 S-Software aktualisieren. 9.19 Über Diese Option zeigt die Hardwarekonfigurationsinformationen des Tools und die Lizenzvereinbarung an. Technische Spezifikation TOPDON ArtiDiag500 S Tablet Batteriekapazität: 1500 mAh/3,8 V... -
Seite 24: Warnungen
Warnungen Führen Sie Automobilprüfungen immer in einer sicheren Umgebung durch. Rauchen Sie während des Tests NICHT in der Nähe des Fahrzeugs. Platzieren Sie das Diagnosegerät NICHT in der Nähe des Motors oder Auspuffrohrs, um Schäden durch hohe Temperaturen zu vermeiden. Tragen Sie KEINE lose Kleidung oder Schmuck, wenn Sie an einem Motor arbeiten. - Seite 25 F: Warum reagiert TOPDON ArtiDiag500 S nicht, wenn es mit einem Auto verbunden ist? A: Überprüfen Sie, ob die Verbindung mit der Fahrzeugdiagnosebuchse fest ist, oder überprüfen Sie, ob der Zündschalter eingeschaltet ist oder ob das Werkzeug das Auto unterstützt.
- Seite 26 Teil oder Gerät gemäß seiner Analyse und Bestätigung des technischen Supports entweder reparieren oder ersetzen. TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den Gebrauch, den Missbrauch oder die Montage des Geräts entstehen. Bei Widersprüchen zwischen der TOPDON-Gewährleistungsrichtlinie und den örtlichen Regelungen haben die örtlichen Regelungen bevorzugte...
