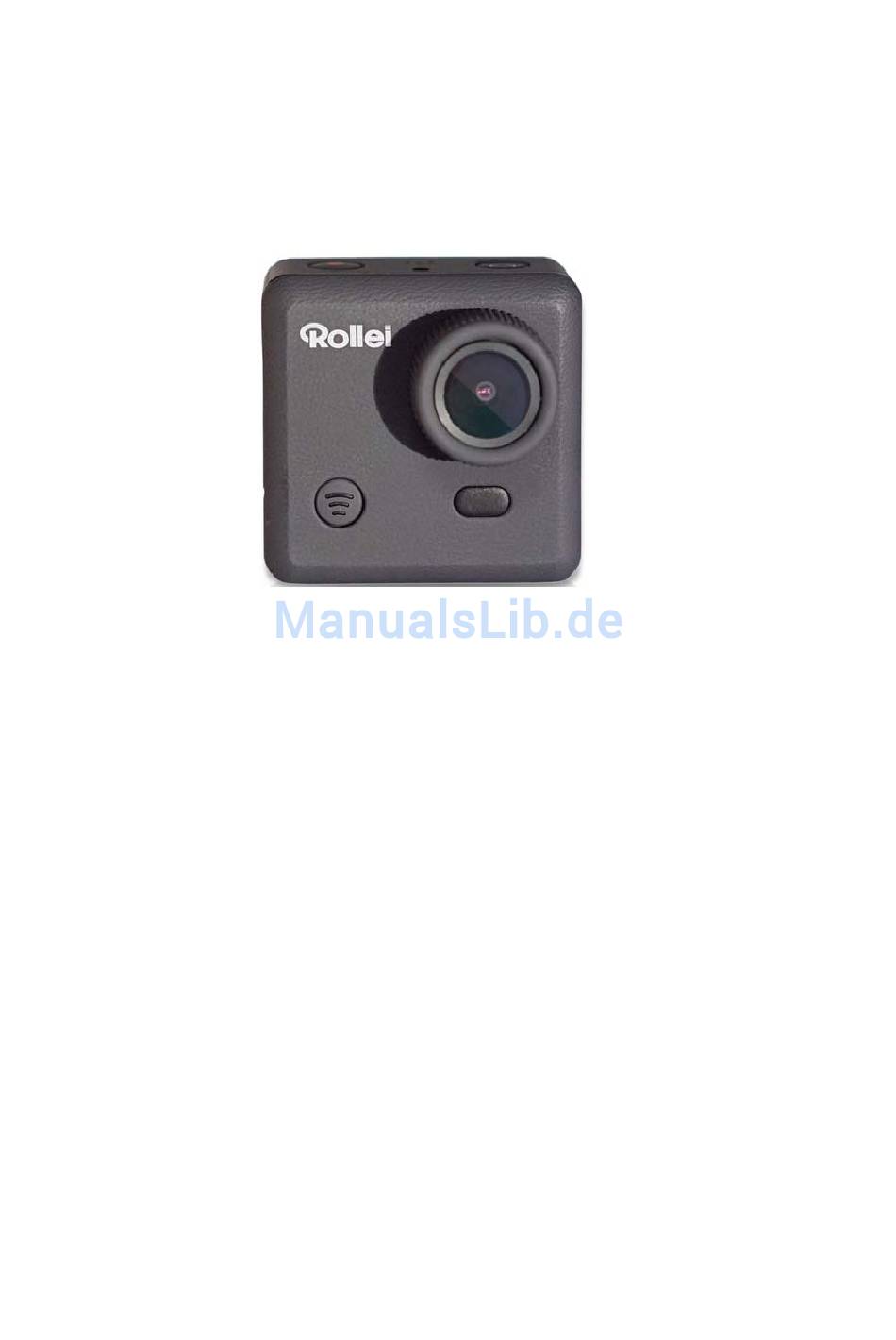

Rollei Action Camera 400

Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rollei 400

  • Seite 1                 Rollei Action Camera 400    Benutzerhandbuch ...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis  Inhalt  Inhaltsverzeichnis ....................1  Sicherheitshinweise....................2  Verpackungsinhalt ....................3  Schematische Produktansicht ................4  Schematische Darstellung Fernbedienung ............5  Setup der Rollei Actioncam 400 ................6  Video‐Modus......................7  Videoeinstellungen ....................8  Allgemeine Einstellungen ...................11  Bildmodus ......................14  Bedienung der Rollei Actioncam 400..............17  Wiedergabemodus.....................19  WLAN‐Setup .......................20  Speicherungs‐ und Anzeigeoptionen..............22  Installieren der Rollei Actioncam 400 in das Unterwassergehäuse ....23  FAQ ........................24  Spezifikationen ....................25  Systemanforderungen ..................26  Erklärung ......................26  Lizenzerklärung....................27 ...
  • Seite 3: Sicherheitshinweise

    ●  Halten  Sie  die  Kamera  von  Wasser  und  anderen  Flüssigkeiten  entfernt  (es  sei  denn,  sie  wird  im  Unterwassergehäuse  verwendet).  Hantieren  Sie  die  Rollei  Actioncam  400  nicht  mit  nassen  Händen  (es  sei  denn,  sie  wird  im  Unterwassergehäuse verwendet). Dies kann zu Fehlfunktionen der  Kamera  führen.  ●  Laden Sie den Akku über den Micro‐USB‐Anschluss auf.   ...
  • Seite 4: Verpackungsinhalt

    Verpackungsinhalt  Bitte  stellen  Sie  sicher,  dass  die  Verpackung  des  Geräts  die  folgenden  Inhalte  aufweist:  A    Rollei Actioncam 400  H    Flache Halterung  B    Unterwassergehäuse  I    3M‐Aufkleber  C    Portabler Kamerarahmen  J    Verriegelungsschraube  D    Lenkerstangenhalterung für Fahrrad    K    Helmgurt  E    Schnellspann‐Halterung ...
  • Seite 5: Schematische Produktansicht

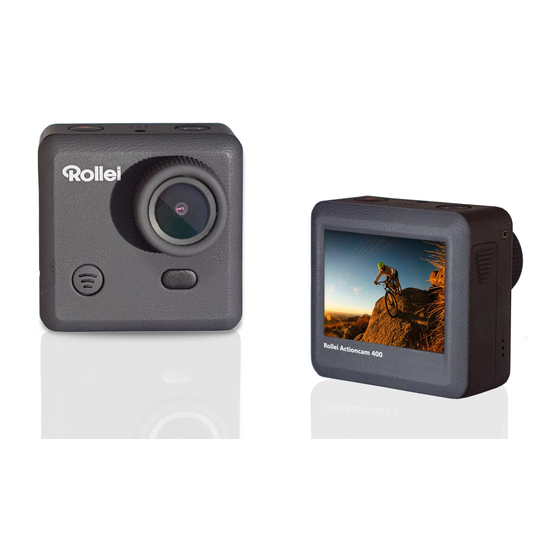

    Schematische Produktansicht  A    WLAN‐Aktivierung (unten auswählen)  F    POWER (und Menü)  B    LED Betriebsanzeige  G    USB‐Schnittstelle  C    LCD‐Bildschirm  H    Micro‐SD‐Kartenanschluss  D    AUSLÖSER (Menüauswahl)  I    Mini‐HDMI‐Schnittstelle  E    Mikrofon  J    Austauschbarer Li‐Akku      Front                                        Rückseite   ...
  • Seite 6: Schematische Darstellung Fernbedienung

    Schematische Darstellung Fernbedienung  Bitte  beachten  Sie:  Mit  der  Fernbedienung  können  Sie  die  Kamera  nicht  einschalten. Bitte stellen Sie sicher, dass die Kamera eingeschaltet ist, bevor Sie  die Fernbedienung benutzen.  A    LED‐Anzeigen  B    Foto aufnehmen  C    Video aufnehmen  D    Ausschalten  E    Micro‐USB‐Ladeanschluss auf der Rückseite der  Fernbedienung    Druk op "Power off" gedurende 4 sec. en houd ingedrukt om de camera uit te  schakelen. de camera uitschakelen.    Um  die  Fernbedienung  zu  verwenden,  koppeln  sie  diese  bitte  zunächst,  bevor  Sie die Kamera einschalten. ...
  • Seite 7: Setup Der Rollei Actioncam 400

    ●  Die  WLAN‐Funktion  und  Fernbedienung  können  nicht  gleichzeitig  verwendet werden.    Setup der Rollei Actioncam 400   Schalten  Sie  die  Kamera  an.  Halten  Sie  die  Ein‐/Aus‐Taste  für  einige  Sekunden  gedrückt.    Wenn  die  Kamera  eingeschaltet  ist,  erscheint  das  Rollei‐Logo  auf  dem  Bildschirm und die drei LEDs leuchten rot auf. Die Kamera befindet sich jetzt im  Video‐Modus.     ...
  • Seite 8: Video-Modus

    Rote LED‐Kontrolllampe  Rote LED‐Kontrolllampe Rote LED‐Kontrolllampe      Video‐Modus      Anzeige im Video‐Modus   Sobald  die  Kamera  eingeschaltet  wird,  schaltet  sie  standardmäßig  in  den  Videoaufnahme‐Modus.  Drücken  Sie  die  Taste  „AUSLÖSER“  zum  Starten  der  Aufnahme. Wenn die Aufnahme beginnt, sehen Sie die roten Kontrollleuchten  aufblinken.  Um  die  Aufnahme  zu  beenden,  drücken  Sie  erneut  die  Taste  „AUSLÖSER“. ...
  • Seite 9: Videoeinstellungen

    (drücken  und  sofort  loslassen,  bei  zu  langem  Drücken  wird  die  Kamera  ausgeschaltet).    Hinweis:  Das  Setup‐Menü  ist  abhängig  vom  derzeit  aktiven  Modus.  Wenn  der  Video‐Modus  aktiv  ist,  zeigt  es  Videoaufnahmeeinstellungen  an  bzw.  Bildaufnahmeeinstellungen, wenn der Bild‐Modus aktiv ist.    Standardmäßig  wird  der  Video‐Modus  aktiviert,  wenn  das  Gerät  eingeschaltet  wird. ...
  • Seite 10 Auflösung  Dies ermöglicht, die Videoauflösung der Aufnahme einzustellen:  ●  1080P 30fps  ●  720P 30fps  ●  720P 60fps    Video Schleife  Diese Einstellung erlaubt dem Benutzer, die Aufnahmedauer festzulegen.  ●  „AUS“ ‐ in diesem Modus erzeugt die Kamera alle 30 Min. eine neue Datei.  ●  „2 Min.“ ‐ in diesem Modus erzeugt die Kamera alle 2 Min. eine neue Datei.  ●  „5 Min.“ ‐ in diesem Modus erzeugt die Kamera alle 5 Min. eine neue Datei.    Weissabgleich  Die  werkseitige  Voreinstellung  ist  Auto.  Wenn  Sie  Auto  ausschalten,  muss  der  Weißabgleich  bei  sich  verändernden  Lichtverhältnisse  manuell  angepasst  werden.  Außerdem stehen die folgenden voreingestellten Modi zur Verfügung:  Tageslicht, Bewölkt, Kunstlicht, Fluor   ...
  • Seite 11 PIV  Dies aktiviert die automatische Bilderfassung während der Videoaufzeichnung:  ●  „AUS” ‐ deaktiviert die automatische Bilderfassung.  ●  „10 Sek.“ ‐ automatische Bilderfassung alle 10 Sek.  ●  „20 Sek.“ ‐ automatische Bilderfassung alle 20 Sek.  ●  „30 Sek.“ ‐ automatische Bilderfassung alle 30 Sek.  ●  „60 Sek.“ ‐ automatische Bilderfassung alle 60 Sek.                                                                      Anzeige für Videoeinstellungen (Seite 2) ...
  • Seite 12: Allgemeine Einstellungen

    Allgemeine Einstellungen                                                                      Anzeige für Allgemeinen Einstellungen (Seite 1)    Dies erlaubt dem Benutzer, die allgemeinen Geräteeinstellungen anzupassen.  Um  allgemeine  Einstellungen  festzulegen,  gehen  Sie  zuerst  ins  Menü  Einstellungen durch Drücken der EIN‐/AUS‐Taste und halten Sie dann die Taste ...
  • Seite 13 Monitor drehen  Dient zur Drehung des Bildschirms.    Datum & Zeit  Dies erlaubt dem Benutzer, Datum & Uhrzeit anzupassen.  Hinweis:  Verwenden  Sie  die  WLAN‐Taste,  um  das  Datum  und  die  Uhrzeit  zu  ändern, benutzen Sie die Taste „AUSLÖSER“ zum Bestätigen. Das Datum wird im  Format  Jahr/Monat/Tag  eingegeben.  Die  Uhrzeit  basiert  auf  einer  24‐Stunden‐Anzeige.    Sprache  Zur Auswahl der Gerätesprache.                                       ...
  • Seite 14 System  ●  Zurücksetzen auf Werkseinstellungen: zum Zurückzusetzen der Kamera auf  die Werkseinstellungen.  ●  Systeminfo: zur Überprüfung der Firmware‐Version.  ●  Karteninfo: zum Anzeigen der SD‐Karteninformationen.    Wi‐Fi Passwort  Einrichten Ihres neues WLAN‐Passworts.  Hinweis: Das WLAN‐Passwort ist standardmäßig: „1234567890“.  Verwenden Sie die WLAN‐Taste zum Navigieren und bestätigen Sie mit der Taste  „AUSLÖSER“.    Wi‐Fi SSID  Einrichten Ihres neuen WLAN‐Namens.  Hinweis: Verwenden Sie die WLAN‐Taste zum Navigieren und bestätigen Sie mit  der  Taste  „AUSLÖSER“.  Der  Name  wird  im  Format  "WLAN_CAM_000"  eingegeben. Sie können nur die letzten drei Zahlen ändern, die durch zyklische  Nummern angezeigt werden.    Format  Dient zur Formatierung der Karte. Das Anwenden der Formatierung löscht alle  Daten auf der Karte unwiderruflich.   ...
  • Seite 15: Bildmodus

    Bildmodus  Dieser Modus erlaubt Benutzern das Aufnehmen von Bildaufnahmen.                                                                              Anzeige für Bildmodus ...
  • Seite 16 Um  in  das  SETUP‐Menü  für  Bildeinstellungen  zu  gelangen,  drücken  Sie  die  EIN‐/AUS‐Taste  (drücken  und  sofort  loslassen,  bei  zu  langem  drücken  wird  die  Kamera ausgeschaltet).    Auflösung  Zur Einstellung der Bildauflösung.    Qualität  Zur Einstellung der Bildqualität.    Messung  Der  Lichtmessungs‐Modus  bezieht  sich  auf  die  Art  und  Weise,  in  der  eine  Kamera die Belichtung bestimmt. ...
  • Seite 17                                                                               Anzeige für Bildeinstellung (Seite 2)   ...
  • Seite 18: Bedienung Der Rollei Actioncam 400

    Bedienung der Rollei Actioncam 400  Vorbereitung  Aufladen des Akkus  Vor  der  ersten  Verwendung  der  Rollei  Actioncam  400,  sollten  Sie  den  Akku  vollständig aufladen.    Verfahrensweise:  1.  Schließen  Sie  Rollei  Actioncam  400  an  einen  Computer  (oder  andere  USB‐Stromquelle) an, mithilfe des USB‐Kabels (mitgeliefert).  2.  A:  Wenn  die  Kamera  beim  Aufladen  eingeschaltet  ist,  leuchten  3 ...
  • Seite 19: Videoaufnahme

    ●  Es gibt nur eine richtige Position, in der die Micro‐SD‐Karte in den Steckplatz  eingesetzt  werden  kann.  Üben  Sie  keinen  Druck  auf  die  die  Karte  aus,  um  diese in den Kartensteckplatz einzusetzen, da dies sowohl die Karte als auch  die Kamera beschädigen kann.    ●  Es  wird  empfohlen,  neue  Karten  zu  formatieren,  die  zuvor  in  anderen  Kameras verwendet wurden. Formatieren der Micro‐SD‐Karte:        Hinweis: Die Formatierung der Karte wird alle Inhalte dauerhaft löschen.    Videoaufnahme  Sobald  die  Kamera  eingeschaltet  wird,  schaltet  sie  standardmäßig  in  den  Videoaufnahme‐Modus. ...
  • Seite 20: Wiedergabemodus

    Wiedergabemodus  Navigation:  Verwenden  Sie  zur  Navigation  die  WLAN‐Taste,  zur  Eingabe/Bestätigung der Auswahl die Taste „AUSLÖSER“ und die EIN‐/AUS‐Taste  um zurückzukehren.  Der Wiedergabemodus ermöglicht Ihnen, die aufgezeichneten Videos & Bilder  anzusehen.  Öffnen  Sie  zunächst  den  Bildmodus,  dann  halten  Sie  die  Taste  „AUSLÖSER“ für 3 Sek. Gedrückt.    Um  ein  aufgezeichnetes  Video  anzusehen,  gehen  Sie  auf  „VIDEO“  und  wählen  Sie die Datei aus.    Um ein Bild zu betrachten, gehen Sie auf „BILD“.    Um eine Videoaufnahmeschleife anzusehen, gehen Sie auf „SCHLEIFE“. ...
  • Seite 21: Wlan-Setup

    WLAN‐Setup  Die Rollei Actioncam 400 ermöglicht eine volle Kamerasteuerung, Live‐Vorschau  und  Wiedergabe  von  Fotos  und  Videos  auf  den  meisten  Smartphones  und  Tablets.    1.  Laden  Sie  die  App  "Rollei  400/410"  von  "Google  Play"  oder  von  Apple  aus  dem "App Store" herunter.    Rollei 400/410    2. Aktivieren  Sie  das  WLAN  an  der  Rollei  Actioncam  400,  durch  Drücken  der ...
  • Seite 22 Hinweis: Sie können den WLAN‐Namen unter Menüeinstellungen ändern.    4. Verbinden Sie Ihr Telefon mit „Rollei 400/410“ über WLAN.    5. Das standardmäßige WLAN‐Passwort für die Rollei Actioncam 400 lautet:  „1234567890“  Hinweis: Sie können das WLAN‐Passwort unter Menüeinstellungen ändern.    6. Öffnen Sie die App „Rollei 400/410“  Wichtig:  Bevor  Sie  die  Kamera  über  WLAN  anschließen,  müssen  Sie  die  App  „Rollei 400/410“ auf Ihr Smartphone oder Tablet herunterladen.    Darstellung des APP‐Menüs  Batterieanzeige  Videoauflösung  Einstellungen  Wiedergabemodus  Schalter Foto‐/Video‐Modus  Aufnahme   Hinweis:  Um  die  aufgezeichneten  Videos  auf  dem  Handy  anzusehen,  müssen ...
  • Seite 23: Speicherungs- Und Anzeigeoptionen

    Speicherungs‐ und Anzeigeoptionen  Übertragen von Dateien auf den PC  Verwenden  Sie  das  mitgelieferte  USB‐Kabel  (M),  um  die  Kamera  an  den  Computer anzuschließen.    Die  LCD‐Anzeige  der  Kamera  wird  das  MSDC‐Symbol  anzeigen  und  Ihr  Computer wird die Kamera als ein externes Speichergerät erkennen. Alternativ  können  Sie  die  Micro‐SD‐Karte  entfernen  und  ein  Kartenlesegerät  (nicht  im  Lieferumfang enthalten) verwenden, um das gleiche Ergebnis zu erzielen.    1.  Wählen  Sie  die  Datei(en),  die  Sie  auf  Ihren  Computer  übertragen  möchten  aus, indem Sie diese markieren. ...
  • Seite 24: Installieren Der Rollei Actioncam 400 In Das Unterwassergehäuse

    ●  Die  Rollei  Actioncam  400  ist  dafür  entworfen  im  Unterwassergehäuse  (B)  verwendet  zu  werden.  Vor  dem  Einsetzen  der  Rollei  Actioncam  400  in  das  Gehäuse, wählen Sie den Video‐ oder Bild‐Modus aus.    Hinweise:  ●  Stellen Sie sicher, dass das Gehäuse trocken und sauber ist.  ●  Setzen  Sie  Rollei  Actioncam  400  ein.  Stellen  Sie  sicher,  dass  das  Objektiv  ordnungsgemäß in der Objektivaussparung sitzt.  ●  Schließen Sie den Sicherheitsverschluss.  ●  Die Rollei Actioncam 400 ist auf das bereitgestellte Zubehör montierbar.     ...
  • Seite 25: Faq

    FAQ  F: Warum blinken die roten LEDs auf?  A. Der Akkustand ist niedrig. Sie müssen die Kamera aufladen.    F: Die Rollei Actioncam 400 lässt sich nicht einschalten. Wieso?  A.  Der  Akku  ist  leer.  Sie  müssen  den  Akku  aufladen  (vollständiges  Aufladen  eines leeren Akkus dauert ca. 5 Stunden).    F: Die Rollei Actioncam 400 schaltet sich automatisch ab. Wieso?  A: Der Akku ist leer oder Sie haben automatisches Ausschalten festgelegt.    F: Videos und Bilder sind unscharf. Wieso?  A: Das Objektiv ist verschmutzt. Reinigen Sie das Objektiv.    F: Die Rollei Actioncam 400 wird vom Computer nicht erkannt. Wieso?  A: Versuchen Sie ein anderes USB‐Kabel oder einen anderen USB‐Anschluss zu  verwenden. ...
  • Seite 26: Spezifikationen

    Spezifikationen  Wasserdichtigkeit  bis zu 30 m (mit Unterwassergehäuse)  Sensor  3,0 Megapixel CMOS‐Sensor  Video: 1080P@30fps, 720P@60fps, 720P@30fps  Auflösung  Bildaufnahme: 3 Megapixel (12 Megapixel interpoliert)  Speichertyp  Micro‐SD‐Karte bis zu 32GB (nicht im Lieferumfang enthalten)  Objektiv  150°‐Ansicht Festobjektiv  Blende  F/2.5    f = 2.65 mm  Objektivfokus  0,5 m bis unendlich  Verschlusszeit  1/30 bis 1/2000 Sek.  Videoaufnahmeschleife  AUS / alle 2 Min. / alle 5 Min.  Empfindlichkeit  automatisches ISO 100‐200  Mikrofon  eingebaut  Display  2 Zoll TFT‐LCD  Video: MOV H.264  Format  Standbild: JPEG  Spannungsversorgung  3.7 V / 1000 mAh austauschbarer Li‐Akku  Lebensdauer  der  Video: ca. 2,0 Stunden ohne WLAN  Batterie  Abmessungen  54 x 37 x 51 mm  Gehäuse  49.5 x 76 x 84 mm ...
  • Seite 27: Systemanforderungen

    HDMI (HDMI‐Kabel nicht im Lieferumfang enthalten)  Schnittstellen  High‐Speed‐USB 2.0    Erklärung    Hiermit erklärt der Hersteller, dass in Übereinstimmung mit den grundlegenden  Anforderungen  und  den  übrigen  einschlägigen  Bestimmungen  der  folgenden  Europäischen  Richtlinien  die  CE‐Kennzeichnung  an  der  Rollei  Actioncam  400    angebracht wurde:    2011/65/EG    RoHs‐Richtlinie  2004/108/EG    Niederspannungsrichtlinie  1999/5/EG    R & TTE‐Richtlinie  2006/95/EWG    Niederspannungsrichtlinie   ...
  • Seite 28: Lizenzerklärung

    Zu  dieser  Software  wurden  für  das  vorliegende  Produkt  gerätespezifische  Anpassungen  vorgenommen.  Den  Quelltext  der  in  dem  vorliegenden  Produkt  implementierten Software erhalten Sie auf Anfrage an die E‐Mail‐Adresse    info@rollei.com    zugesandt.  In  diesem  Fall  müssen  Ihre  E‐Mail‐Angaben  enthalten,  um  welches  Produkt  es  sich  handelt  unter  weiterer  Angabe  der  Seriennummer,  einen ...
  • Seite 29 Zeitraum von mindestens drei Jahren ab dem Kaufdatum bei der gewerblichen  Bezugsquelle, soweit die gewerbliche Bezugsquelle das Produkt direkt von uns  bezogen  hat  oder  unter  Zwischenschaltung  ausschließlich  gewerblicher  Zwischenhändler. ...
