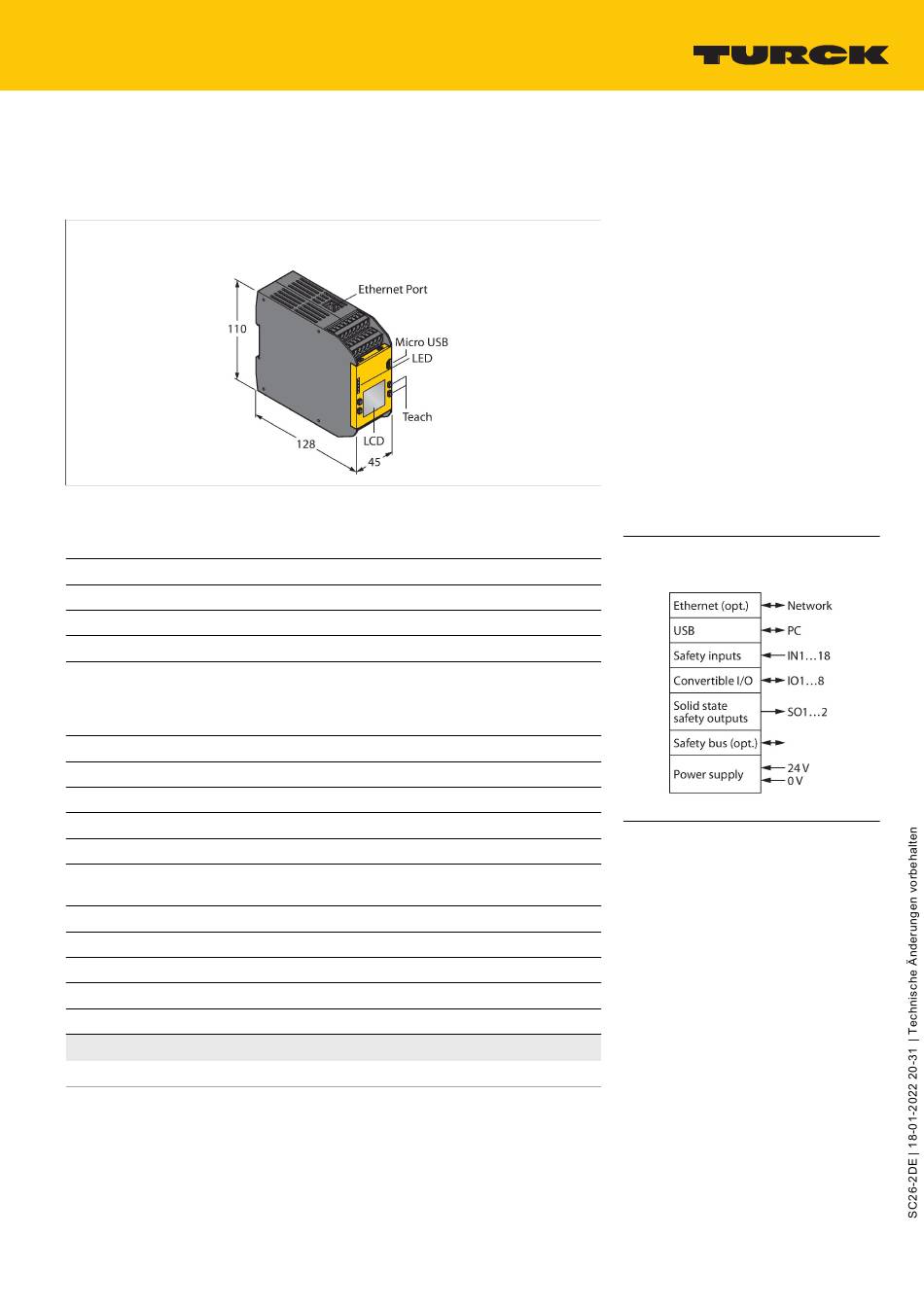

turck SC26-2DE Betriebsanleitung

SC26-2DE
Sicherheitstechnik – Programmierbarer Sicherheits-Controller
Technische Daten
Typ
Ident-No.
Funktion
Betriebsspannung
Leerlaufstrom
Kommunikationsprotokoll
Anzahl der sicheren Halbleiter-Ausgänge 2
Ansprechzeit typisch
Bauform
Abmessungen
Gehäusewerkstoff
Elektrischer Anschluss
Umgebungstemperatur
Relative Luftfeuchtigkeit
Schutzart
Betriebsspannungsanzeige
Schaltzustandsanzeige
Tests/Zulassungen
Zulassungen
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|2
SC26-2DE
3085068
Controller
20...28 VDC
≤ 160 mA
EtherNet/IP
Modbus TCP
PCCC
PROFINET
< 10 ms
Quader, SC26
128 x 45 x 110 mm
Kunststoff, schwarz
abziehbarer Klemmenblock, verpolsicher,
Schraubanschluss
0...+55 °C
0...90 %
IP20
LED, grün
LED, rot / grün
CE, cULus listed
Merkmale
■
PLe nach ISO 13849‐1
■
Sicherheitskategorie 4 nach EN 954‐1
■
SIL 3 nach IEC 61508 und IEC 62061
■
Einstellung über Druck‐Taster oder Softwa-
re
■
26 Eingänge, 8 davon in Ausgänge konfigu-
rierbar
■
2 unabhängige Sicherheitsausgänge
■
Intuitive Programmierumgebung
■
Display
■
Ethernet-Anschluß, bis zu 64 virtuelle Sta-
tusausgänge realisierbar
■
Betriebsspannung 24 VDC +‐20%
■
Schutzart IP20
■
Kostenlose Software im Lieferumfang ent-
halten
Anschlussbild
Funktionsprinzip
Der Sicherheits-Controller kann mehrere
Sicherheits-Relaisbausteine zur
Anwendung von Sicherheitseingabe-
Geräten wie z.B. Not-Aus-Schalter,
Türverriegelungsschalter, Sicherheits-
Lichtvorgänge, Zweihandsteuerungen,
Sicherheitsmatten und anderen
Schutzvorrichtungen ersetzen.
Über die Software lässt sich der Sicherheits-
Controller konfigurieren bzw. einstellen und
generiert automatisch eine Schaltplan- und
Kontaktplan-Logik.
Zur Übertragung der über Software erstellten
Konfigurierung dient entweder ein serielles
USB-Kabel oder eine XM-Speicherkarte über
den Micro-USB-Port des Controllers.
Über die Drucktaster und dem LCD auf
dem Gehäuse des Controllers lassen
sich verschiedenste Sachverhalte wie
z.B. System Status, Fehlerdiagnostik
und Konfigurationsübersicht darstellen,
darüber hinaus ist das Lesen und Schreiben
der Konfigurationsdatei über eine XM
Speicherkarte möglich.
