Zusätzliche Vor- und Nachfilter (Optional)
Die optionale Vor- oder Nachfilter-Erweiterung ermöglicht es Ihnen, die VA-Basic nach Ihren Wün-
schen anzupassen. Für die Installation eines zusätzlichen Vorfilters gehen Sie wie folgt vor:
Lösen Sie die zwei Sechskantmuttern auf der linken Seite der VA-Basic und demontieren Sie das
Frischwasser-Rohrset. Stecken Sie das 75 mm Rohr bis zum Anschlag in den rechten Steckverbin-
der der Filtererweiterung und in den freien Steckverbinder der VA-Basic.
Schieben Sie nun die Filtererweiterung über die beiden Schrauben und befestigen Sie die
Erweiterung, indem Sie die zwei Sechskantmuttern handfest anziehen. Nehmen Sie das
Frischwasser-Rohrset und stecken Sie den Einsteck-Winkel-Verbinder bis zum Anschlag in den
linken Steckverbinder der Filtererweiterung. Schieben Sie den Schott-Verbinder vorsichtig durch
die untere Öffnung und befestigen Sie diesen handfest. Achten Sie bei der Montage des Rohrsets
darauf, dass das Kunststoff-Rohr nicht geknickt wird.
Frischwasser-Rohrset:
Einsteck-Winkel-Verbinder
Kunststoff-Rohr
Rückschlagventil
Schott-Verbinder

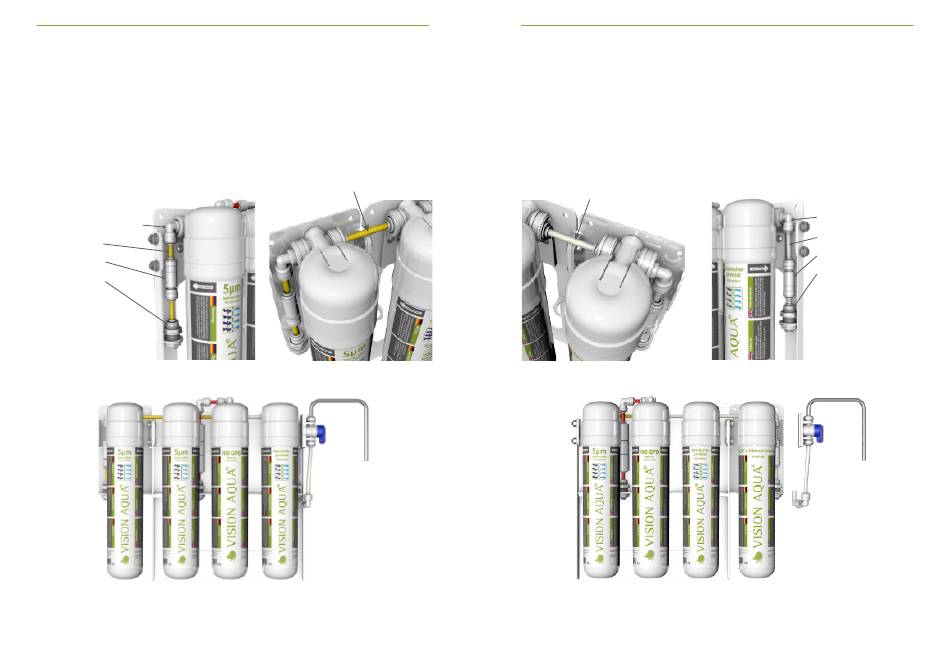

Nach korrekter Montage der optionalen Vorfilter-Erweiterung, sollte die VA-Basic so aussehen:
10 Gebrauchsanleitung – VA-Basic – Ver. 1.1.1 – 05.2023
75 mm Kunststoff-Rohr gelb
Zusätzliche Vor- und Nachfilter (Optional)
Für die Installation eines zusätzlichen Nachfilters gehen Sie wie folgt vor:
Lösen Sie die zwei Sechskantmuttern auf der rechten Seite der VA-Basic und demontieren Sie das
Reinstwasser-Rohrset. Stecken Sie das 75 mm Rohr bis zum Anschlag in den linken Steckverbinder
der Filtererweiterung und in den freien Steckverbinder an der VA-Basic.
Schieben Sie nun die Filtererweiterung über die beiden Schrauben und befestigen Sie die
Erweiterung, indem Sie die zwei Sechskantmuttern handfest anziehen. Nehmen Sie das
Reinstwasser-Rohrset und stecken Sie den Einsteck-Winkel-Verbinder bis zum Anschlag in den
rechten Steckverbinder der Filtererweiterung. Schieben Sie den Schott-Verbinder vorsichtig durch
die untere Öffnung und befestigen Sie diesen handfest. Achten Sie bei der Montage des Rohrsets
darauf, dass das Kunststoff-Rohr nicht geknickt wird.
75 mm Kunststoff-Rohr natur
Nach korrekter Montage der optionalen Nachfilter-Erweiterung, sollte die VA-Basic so aussehen:
Montieren Sie anschließend die 1/4" Edelstahl-Zapfstellenerweiterung an die Nachfilter-Erweite-
rung, indem Sie die zwei Sechskantmuttern handfest anziehen. Verbinden Sie anschließend den
Winkel-Einsteckverbinder der Zapfstelle mit dem Schott-Verbinder der Nachfilter-Erweiterung.
Gebrauchsanleitung – VA-Basic – Ver. 1.1.1 – 05.2023
Reinstwasser-Rohrset:
Einsteck-Winkel-Verbinder
Kunststoff-Rohr
Rückschlagventil
Schott-Verbinder
