weinor Plaza Viva Montageanleitung Seite 18

Plaza Viva | 127027-0000 w | v8 | 2021-03-03 | Montageanleitung | Montagehandleiding | Instructions for assembly | Instructions de montage
1

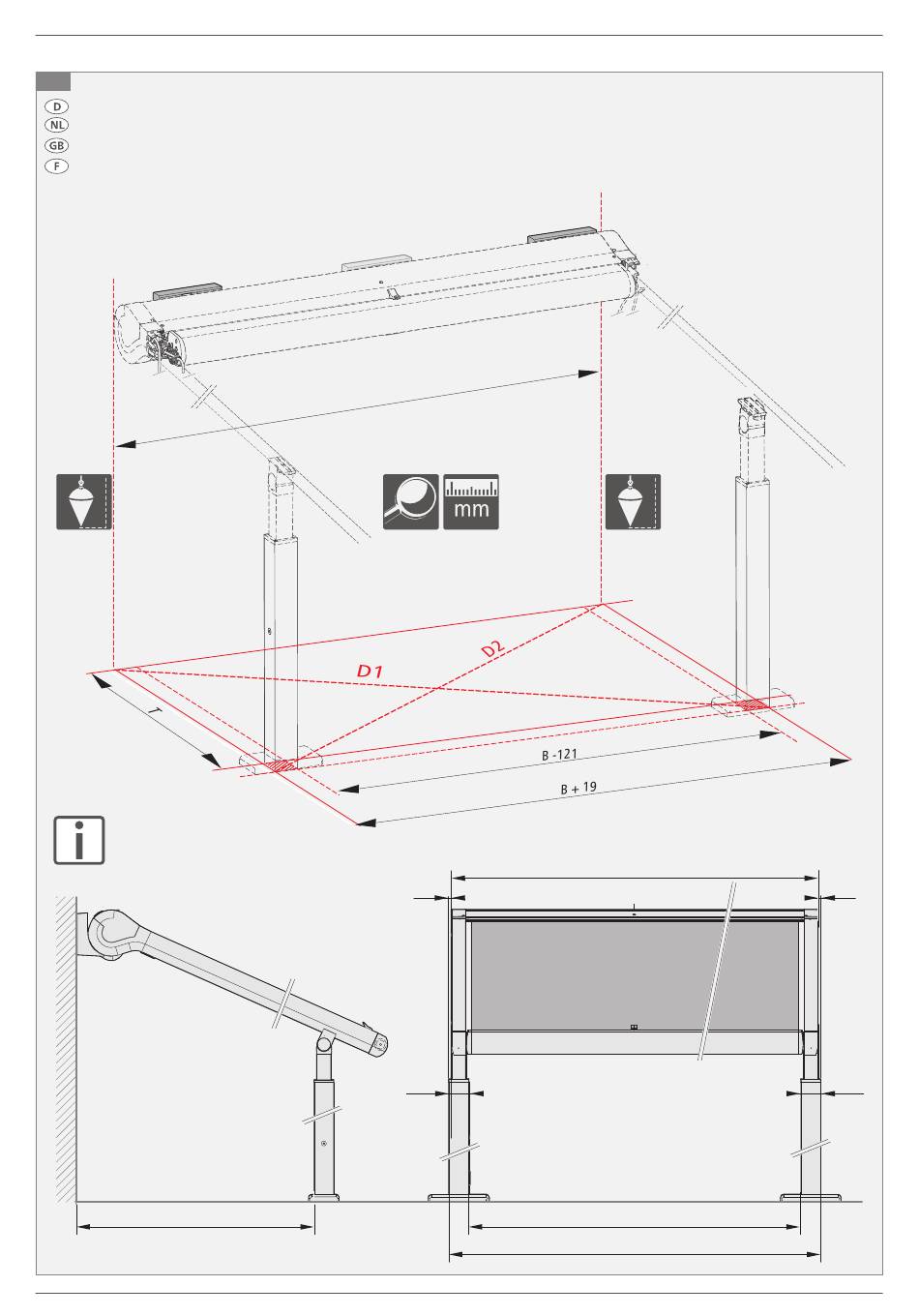

Pfostenposition ermitteln und markieren!
Positie van de staanders vaststellen en markeren!
Calculate and mark the position of the post!
Établir la position des montants puis la marquer !
B
D1 = D2 ?
B
9,5 9,5
70 70
B - 121 mm (= 2 x 70 mm - 2 x 9,5 mm)
T
B + 19 mm (= 2 x 9,5 mm)
18
