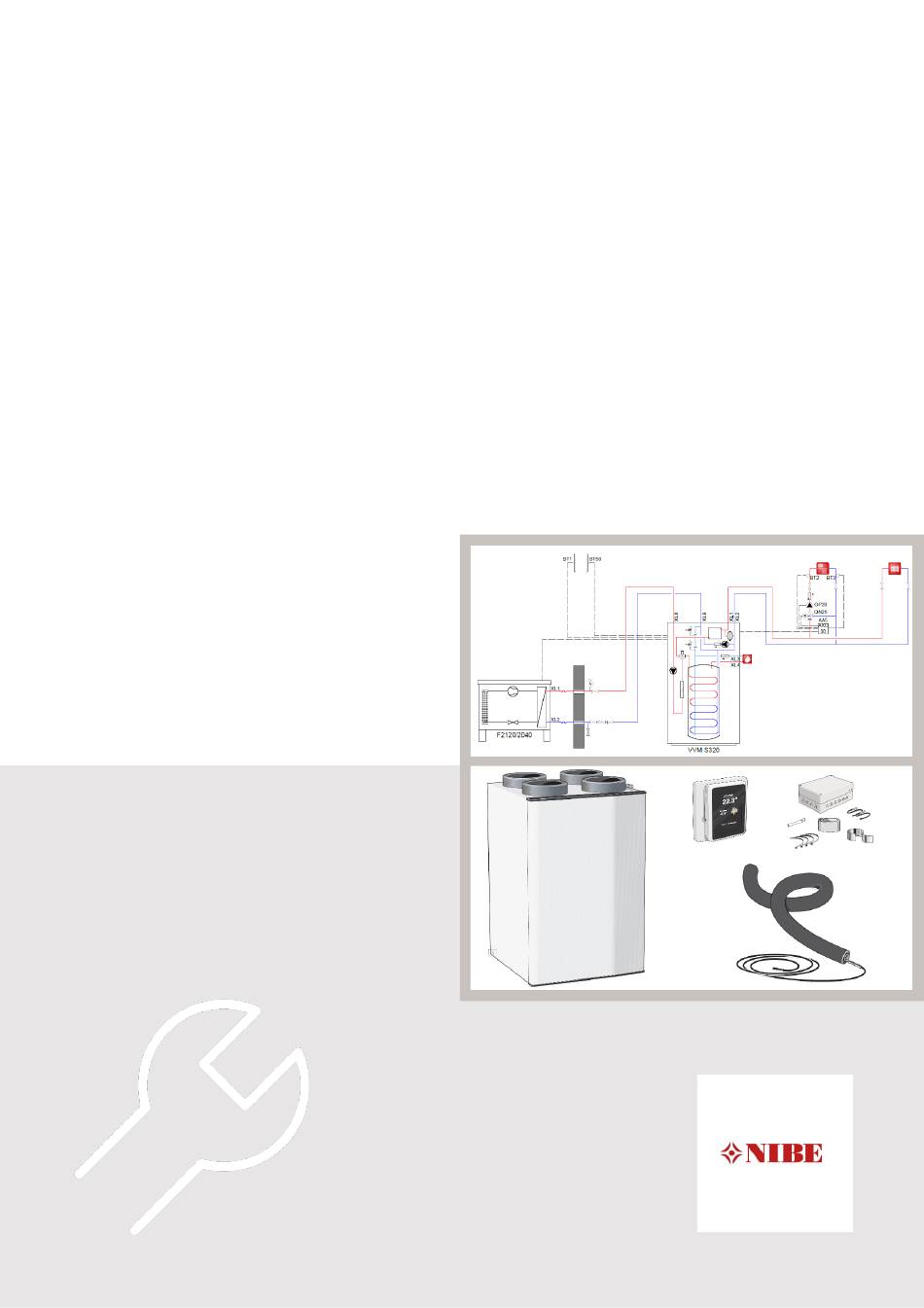

- Seite 1 IH DE 0205023-1 INSTALLATIONSHILFE CPS-V3.1 Installationshilfe F2040/F2050 mit VVM S320 Und dem optionalen Zubehör 2. Heizkreis, ERS S10, RMU S40, KVR-10, AXC-30 IH Vorlage LHe v1.0...
- Seite 2 Systemskizze ..........................3 Aufbau der F2040/F2050 ......................4 Aufbau der VVM S320 ........................5 Kabelzugplan F2040/F2050 + VVM S320 ..................6 Detail zweischienige Stromversorgung ................... 7 Elektrischer Anschluss je Zusätzlicher Heiz– und Kühlkreis ............... 8 Elektrischer Anschluss ERS S10 ..................... 8 10 Detail Anschluss KVR ........................
- Seite 3 3 Systemskizze Optional...

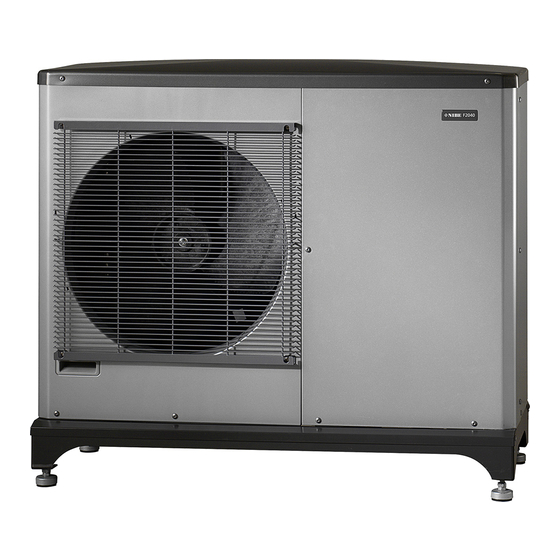

- Seite 4 4 Aufbau der F2040/F2050 F2040-6 / F2050-6 F2040-8 / F2050-10 F2040-12 F2040-16 Anschluss, Austritt des Heizungsmediums aus der F2040/F2050, G1“ (Ø28 mm) Anschluss, Eintritt des Heizungsmediums aus der F2040/F2050, G1“ (Ø28 mm) Kabeldurchführung, Stromversorgung Kabeldurchführung, Kommunikation Kabeldurchführung, Heizkabel (KVR-10) Kabel, Stromversorgung...
- Seite 5 5 Aufbau der VVM S320 Komponentenverzeichnis Rohranschlüsse Anschluss Heizkreisvorlauf Anschluss Heizkreisrücklauf Kaltwasseranschluss Brauchwasseranschluss Anschluss der Brauchwasserzirkulation Dockungsanschluss, Vorlauf, von Wärmepumpe Dockungsanschluss, Rücklauf, zur Wärmepumpe HLS-Komponenten Ausdehnungsgefäß, geschlossen, Heizungsseite Sicherheitsventil, Brauchwasser Sicherheitsventil, Heizungsmedium Umwälzpumpe, Ladepumpe Umwälzpumpe, Heizungsmedium QM11 Einfüllventil, Heizung QM13 Einfüllventil, Heizung QM20 Entlüftung, Klimatisierungssystem...
- Seite 6 6 Kabelzugplan F2040/F2050 + VVM S320...
- Seite 7 7 Detail zweischienige Stromversorgung !ACHTUNG! Bei der zweischienigen Stromversorgung mit Tarifsteuerung/- blockierung MÜSSEN die Kabelbrücken auf der AA2 Platine (VVM S320) und ggfls. der an der Außeneinheit entfernt werden! Entfernen der Kabelbrücke an X5 auf der AA2 Platine der VVM S320...
- Seite 8 8 Elektrischer Anschluss je Zusätzlicher Heiz– und Kühlkreis 9 Elektrischer Anschluss ERS S10 Kommunikation Dipschalterstellung...
- Seite 9 10 Detail Anschluss KVR 1. Überprüfen Sie ob die Sicherung F3 ausreichend ist (Abgleich mit nachfolgender Tabelle). Bei Bedarf muss diese bauseits getauscht werden. Länge Heizkabel Sicherung (F3) Artikelnummer T100mA/250V 718 085 T250mA/250V 518 900* T500mA/250V 718 086 *Werksseitig montiert Position der Sicherung F3 2.
- Seite 10 11 Elektrischer Anschluss RMU S40 Kabelgebunden, mittels Kommunikationskabels vierpolig und abgeschirmt Funkbasierte Kommunikation, Spannungsversorgung über 12 V Netzteil Anschließend wird die RMU S40 Displayeinheit auf den Montagerahmen gesetzt und eingerastet...
- Seite 11 12 Essenzielle Regler Einstellungen Startassistent Nachfolgend abgebildet die essenziellen Regler Einstellungen zur vorliegenden Hydraulik. Die Einstellungen erfolgen über den vollständigen Startassistent können aber unter den nebenstehenden Menüpunkte auch später erneut aufgerufen werden. Nicht aufgeführte Menüpunkte sind meist selbsterklärend oder können fürs Erste übergangen werden. Menü: 7.7 Menü: 7.3.1 Wählen Sie den vollständigen Startassistenten...
- Seite 12 Menü: 1.30.6 Menü: 1.30.1 Maximale Vorlauftemperatur der Klimatisierungs Heizkurve Klimatisierungssystem 1 einstellen (1. HK) systeme (Heizkreise) festlegen Menü: 1.30.1 Menü: 4.1 Heizkurve Klimatisierungssystem 2 einstellen (2. HK) Betriebsmodus der Wärmepumpe festlegen. Ist die Anlage komplett gefüllt und fertiggestellt „Auto“...
- Seite 14 Die Darstellungen stellen unter anderem einen Auszug aus dem Installateurhandbuch dar und erheben keinen Anspruch auf Vollständigkeit. Bei Fragen zu einzelnen Abbildungen oder Unklarheiten ist immer das Installateurhandbuch hinzuzuziehen. Die Verwendung ohne Hinzuziehung des Installateurhandbuches erfolgt auf eigene Gefahr! © NIBE SYSTEMTECHNIK GMBH Irrtum und Änderungen vorbehalten...
