1. Entfernen die Sie die Frontabdeckung (siehe Abb. 1,2).
2. Befestigen Sie den Empfänger an der Wand (oder an die
Einbaudose).
3. Schalten Sie Hauptschütz aus.
4. Schliessen Sie den Empfänger nach dem Leitungsschema an.
5. Schliessen Sie den Empfänger ans Stromnetz 230 V/50 Hz an.
6. Schalten Sie Haupschütz ein, auf dem Empfänger blinkt eine grüne
Diode, wodurch der Empfänger zur weiteren Einstellung vorbereitet ist.
7. Drücken Sie kurz für ca 1,5 s die FUNKTIONSTASTE grüne und rote
Diode blinken abwechselnd.
8. Auf dem Raumthermostat (Sender) drücken Sie die Taste für das Senden
des Codes (siehe Anleitung zu BPT010 oder BPT710) um das
Schaltelement zu aktivieren.
9. Beim richtigen Erlernen vom Code blinkt grüne und rote Diode
gleichzeitig.
Abb.4

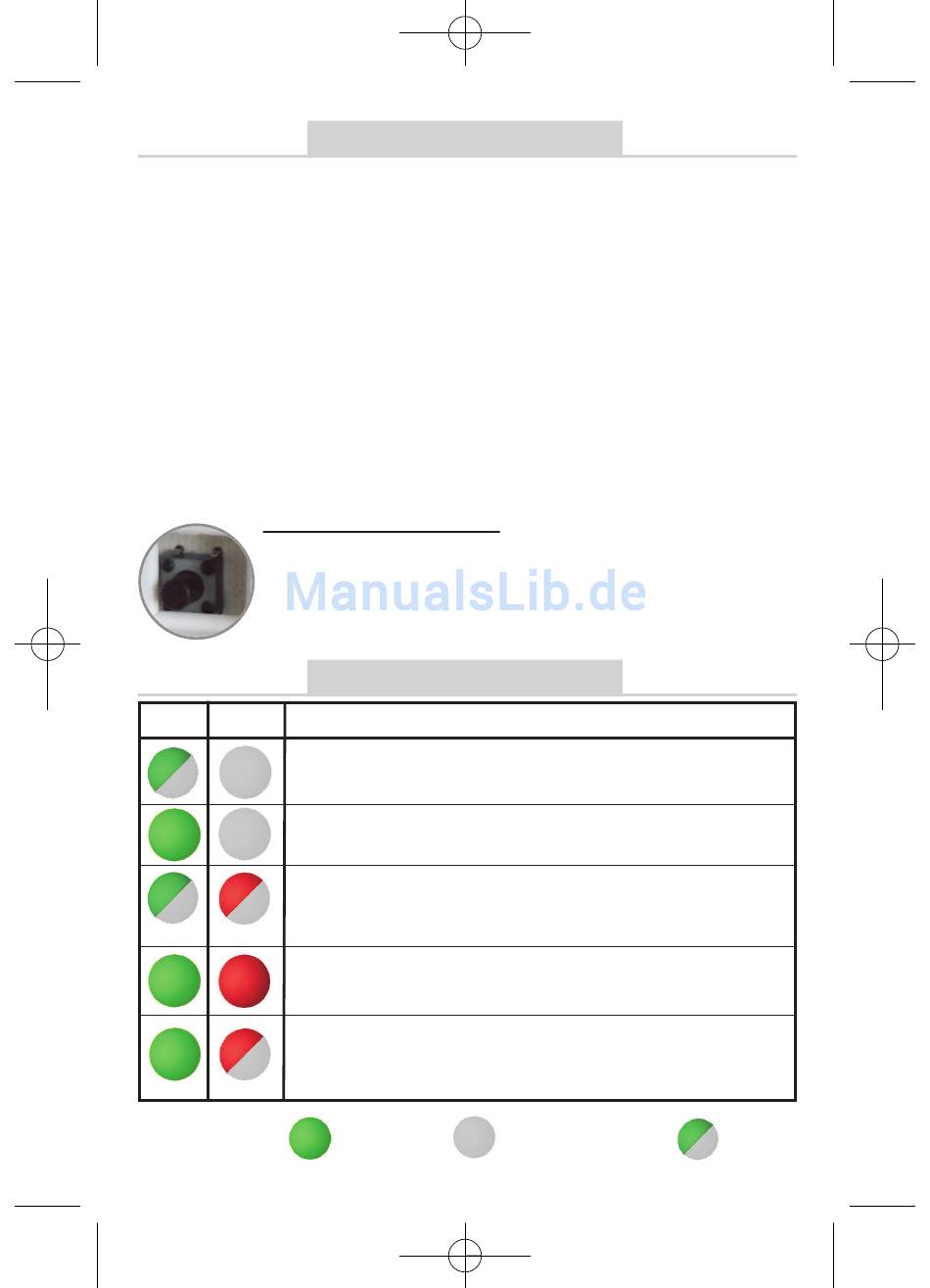

FUNKTIONSTASTE:
KURZES DRÜCKEN - Erlernen vom Code.
LANGES DRÜCKEN (ca 5s) - RESET
(der Code wird vom Speicher gelöscht – grüne und
rote Diode blinken gleichzeitig).
LED 1
LED 2
ERKLÄRUNGEN:
1.2.2012
INBETRIEBNAHME
INDIKATIONSDIODEN
Speicher ist leer, Code wurde nicht erlernt
Code wurde erlernt
BLINKEN ABWECHSELND= Modus für Erlernen vom Code
BLINKEN GLEICHZEITIG= Code wurde erlernt BLINKEN
GLEICHZEITIG FÜR LANGE ZEIT= Code wurde gelöscht
Relais wurde eingeschaltet
STÖRUNG
(sollte innerhalb von 6 Stunden kein Signal vom Empfänger
empfangen werden, schaltet sich die Anlage für 2 Min. in den Modus
EIN und für 8 Min. in den Modus AUS). LED-Diode 2 blinkt nur in dem
Fall, dass das Relais eingeschaltet ist, d. h. für 2 Min.
LEUCHTET
14:07
Page 3
FUNKTION
LEUCHTET NICHT
BLINKT
