GSM-Antenne
Die Antenne darf mit keinen Metallgegenständen
abgeschirmt werden, beim schlechten Signal kann
eine externe Antenne (Bestellnr. 1330 GST-Antenne,
extern 9 dBm) verwendet werden.
Slot für SIM-Karte
Es kann eine SIM-Karte von allen herkömmlichen An-
bietern verwendet werden (gehört nicht zur Verpac-
kung). Wir empfehlen eine Tarif- oder Tochterkarte zu
verwenden (informieren Sie sich, bitte, bei Ihrem Anbi-
eter). Vor der Einlage der Karte in den Modul überprü-
fen Sie bitte ihre Funktionsfähigkeit in Ihrem Handy
(testen Sie Anrufen und Verschicken von SMS-Nach-
richten aus). In dem Fall, dass Sie kein PC verwenden,
schalten Sie bitte die PIN-Kontrolle aus (z.B. Handy
von Nokia: Tools – Einstellungen – Sicherung – Tele-
fon – SIM- PIN-Code einfordern – NEIN).
Mini USB Konnektor
Zum Anschluss von TS11 GST zum Computer (PC).
Der Verbindungskabel ist Bestandteil der Verpackung.
Die Software fi nden Sie auf der beigefügten CD.
Eingang In
TEMPERATUR
es muss ein Fühler CT06-10k-
jack verwenden werden (Bestand-
teil der Verpackung, Weiteres sie-
he unten www.elbock.cz).
EIN AUS (on/off)
muss mit dem potentialfreien Kon-
takt gesteuert werden (es darf
hier keine Spannung entstehen!),
CT11 jack- du ist Bestandteil der
Verpackung.
Versorgungseingang
Dient zur Versorgung von TS11 GST. Wird zum
Stromnetz 230 V/50 Hz angeschlossen.
RE-Ausgang
Steckdose zur Bedienung vom gesteuerten Elektro-
gerät, Imax = 16 A. Beim Einschalten von höheren
Lasten verwenden Sie ein Hilfsrelais!
Mikrofon
7
Dient zur Abhörung, wird nach dem fünften Anruf
aktiviert (siehe S. 7).
2

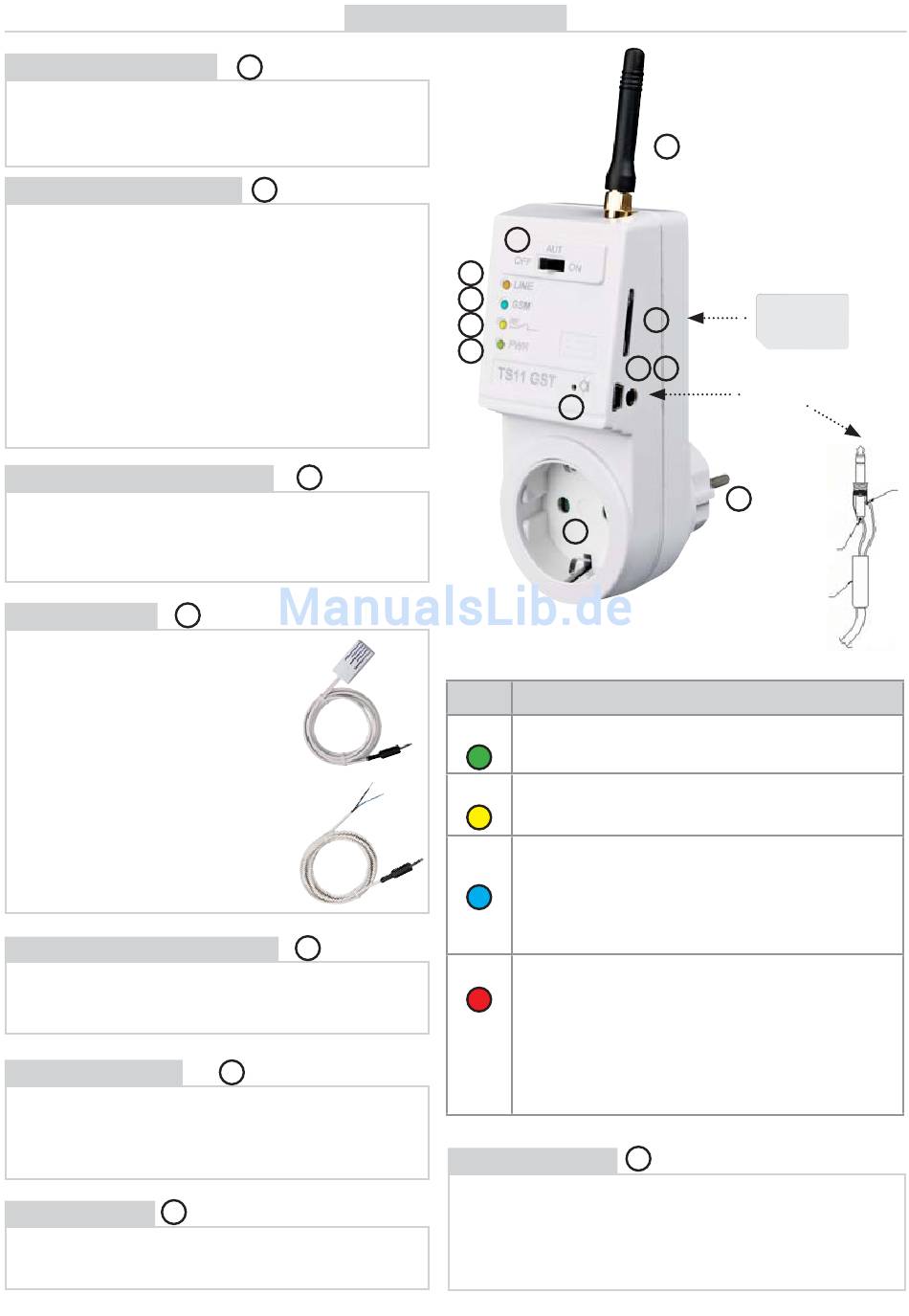

BESCHREIBUNG
1
2
3
4
5
6
Bild 1.
12
11
10
9
8
7
6
LED
Funktionen-Beschreibung
PWR
LEUCHTET - beim Anschluss zum Netz
8
RE
LEUCHTET - Ausgang Ein
9
LEUCHTET NICHT - Ausgang Aus
GSM
BLINKT
1x/1 s
BLINKT lange - Empfangen/Abschicken von SMS
10
BLINKT
max. 45 s
LINE
BLINKT langsam - TS11 GST wurde nicht
1x/3 s
11
BLINKT schnell
1x/1 s
Umschalter
AUT
automatisches Modus, reagiert auf
SMS-Nachrichten und Anrufe
OFF
Ausgang dauerhaft aus, für manuelle Bedienung
ON
Ausgang dauerhaft ein, für manuelle Bedienung
1
SIM
2
3
4
Eingang In
5
Kunststoffhülle
230 V/ 50 Hz
- sucht GSM-Netz
- Anruf vom TS11 GST oder
Handy
eingestellt, über PC
konfi gurieren oder auf SMS
die PIN-Forderung ausschalten
- Datenübertragung vom PC
12
+
GND
