11.6 Anschlusspläne

11.6.1 Spannungsversorgung Inneneinheit (9 kW 3 N~) ohne EVU-Sperre / SG

A
1
2
B

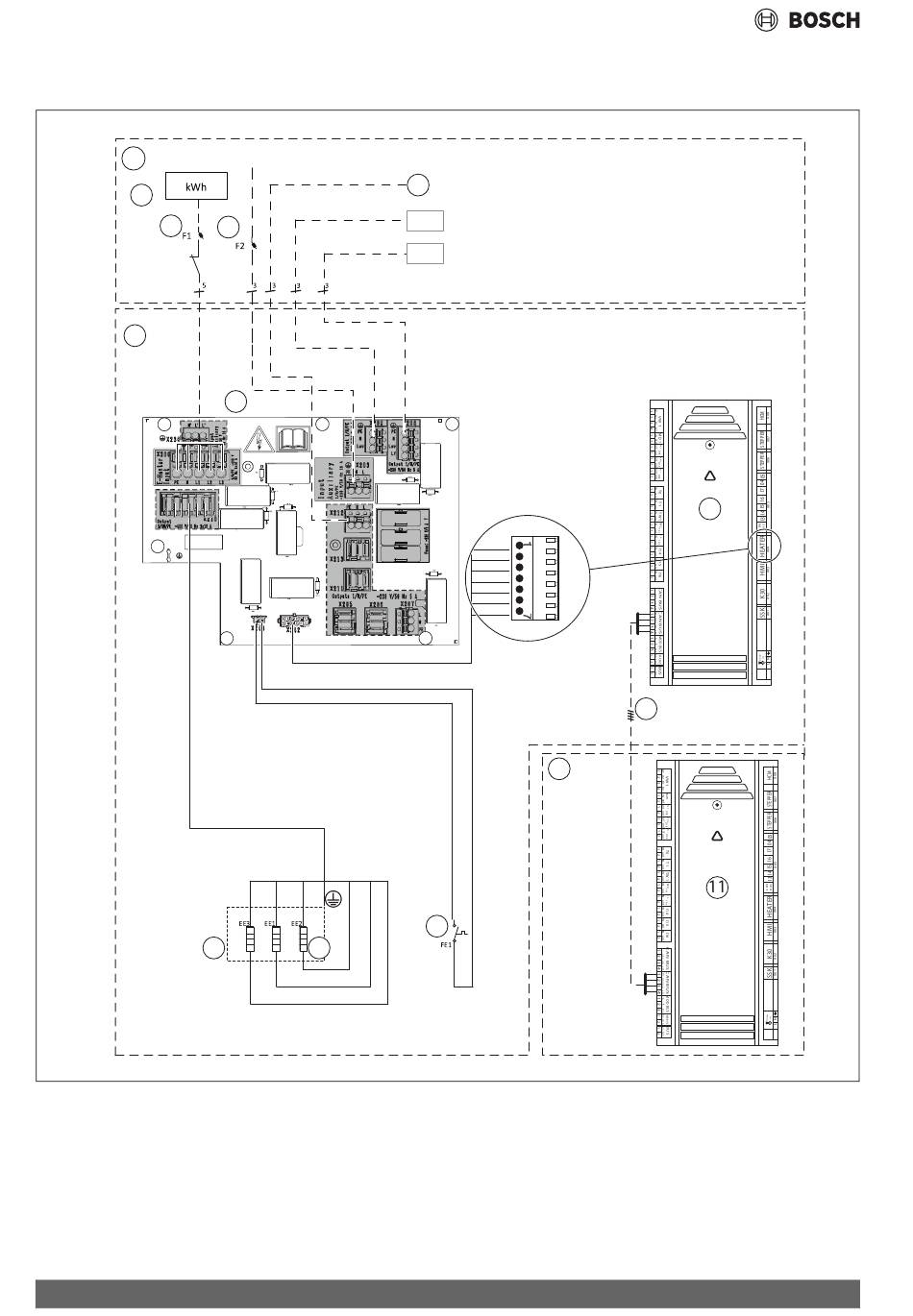

Bild 50 Spannungsversorgung Inneneinheit
[A] Externe Elektroinstallation
[B] Inneneinheit
[C] Außeneinheit
[PK2] Zirkulationspumpe, Kühlbetrieb
[PW2] Zirkulationspumpe, Warmwasser
[1] Tarifzähler
[2] Leitungsschutzschalter (3 x 16 A)
[3] Leitungsschutzschalter (1 x 16 A)
46
3
5
6 7
4
PK2
PW2
C
8
[4] Zubehör
[5] Anschlussbereich XCU-SEH
[6] Elektrischer Zuheizer
[7] Heizelement 3 x 3 kW
[8] Überhitzungsschutz (ÜHS)
[9] Anschlussbereich XCU-THH
[10] CAN-BUS
[11] Anschlussbereich XCU-SRH
UP
9
10
UP
