MONTAGEANLEITUNG
// ASSEMBLY INSTRUCTION

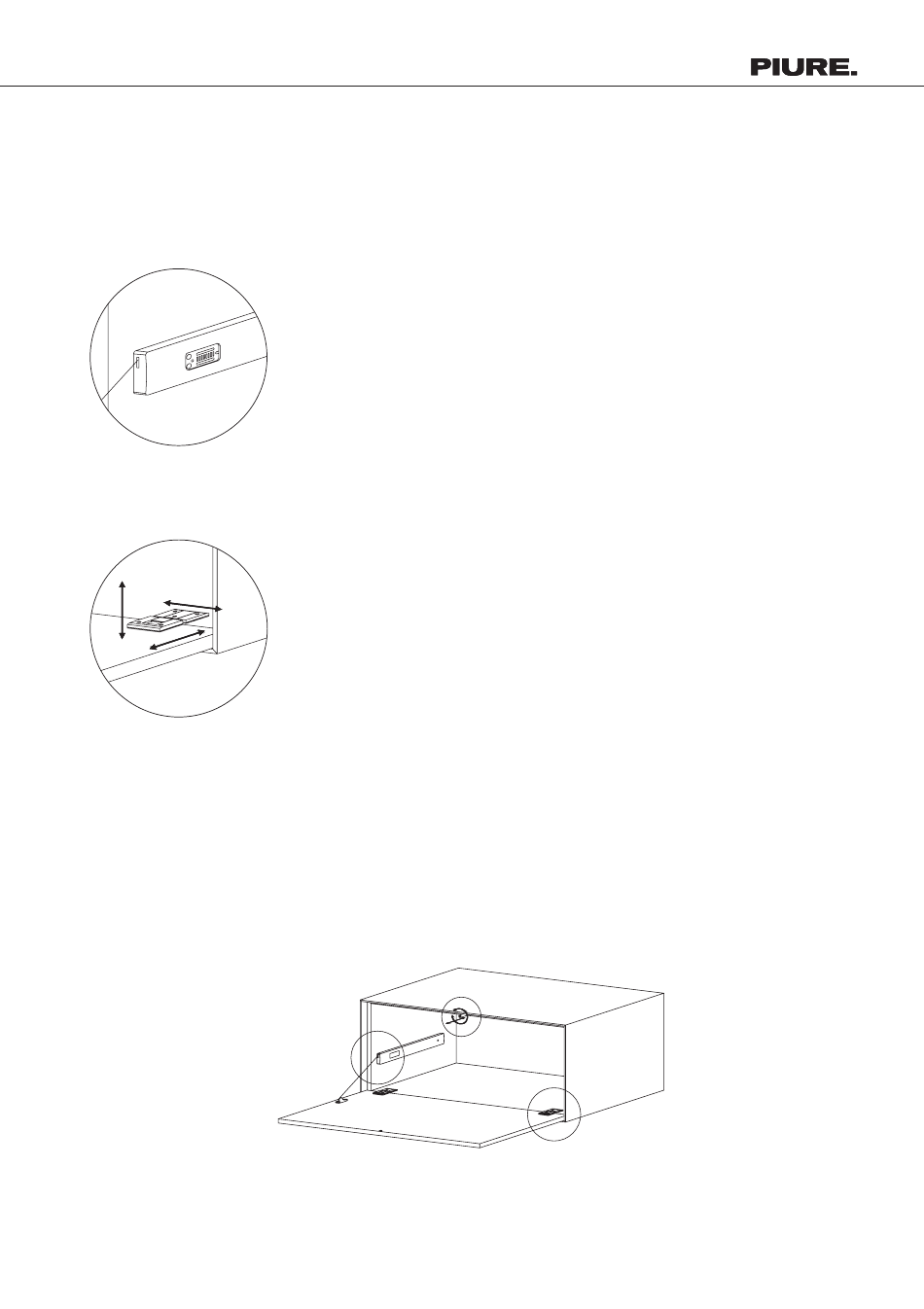

Klappen einstellen
Adjusting the flaps
Öffnungskraft und Öffnungswinkel sind am Seilzug zu justieren
(werkseitig voreingestellt).
Calibrate the opening force and angle on the cable (pre-set ex works)
turn the upper screw to adjust.
Zur Einstellung der Öffnungskraft die obere Schraube drehen (PH 2 / PZD 2).
Turn the upper screw to adjust the opening force (PH 2 / PZD 2).
Zur Einstellung des Öffnungswinkels die untere Schraube drehen (PH 2 / PZD 2).
Turn the lower screw to adjust the opening angle (PH 2 / PZD 2).
Klappen sind über die 3-dimensionale Bandverstellung zu justieren.
Calibrate the flaps by means of the 3D hinge adjustment.
Hierzu die Abdeckkappen entfernen und die Klappe so justieren,
dass ein gleichmäßiges Fugenbild entsteht.
Remove the covering caps and calibrate the flap so that there
is an even joint pattern.
Abschließend die Abdeckkappen der Einstellschrauben wieder aufclipsen.
Clip the adjustment screw covering caps back on.
NEX PUR BOX
17
