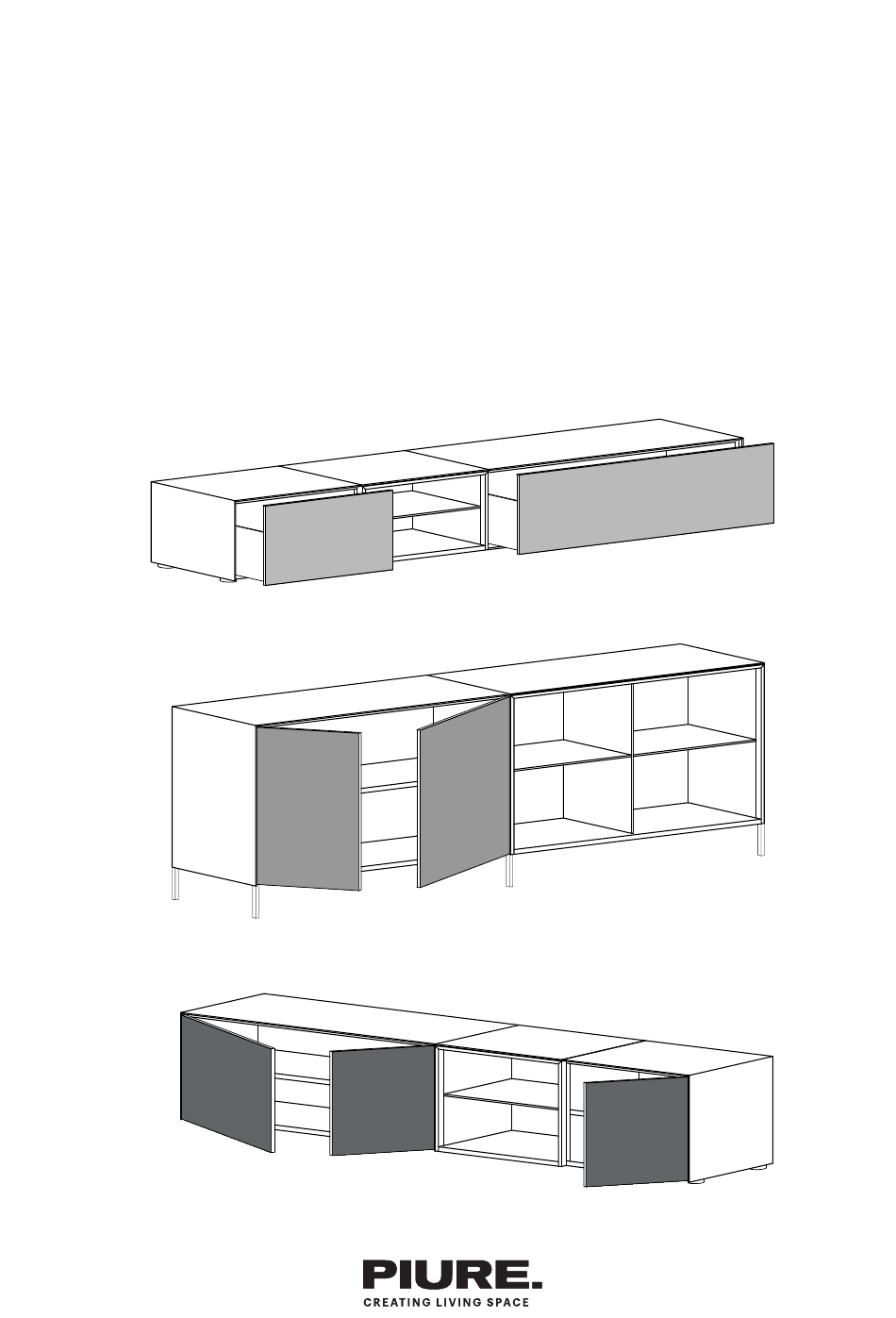

- Seite 1 EDIT/Q MONTAGEANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschlagbeutel und Schraubenverwendung Seite 3 - 5 Montage auf Gleitfüßen Seite 6 Seite 7 Montage auf Eck- und Kombifüßen Seite 8 Montage auf Kufen Montage auf Fußgestell Seite 9 Korpusse verschrauben Seite 10 Kippsicherung montieren Seite 11 Seite 12 Verstärkungsschiene Seite 12 Innenschubkasten montieren... -
Seite 3: Beschlagbeutel Und Schraubenverwendung
Beschlagbeutel und Schraubenverwendung Beschlagbeutel Korpusverbindung (BB 1589347) Gewindehülse M4 * 22 mm, vernickelt zur Verschraubung von 2 geschlossenen Korpussen und zur Verschraubung von 1 geschlossenem Korpus mit 1 offenem Korpus Schraube M4 * 8 mm, vernickelt je Hülse 1 Schraube 8 mm und eine Schraube 15 mm verwenden Schraube M4 * 15 mm, vernickelt Beschlagbeutel Korpusverbindung offen (BB 1589349) - Seite 4 Beschlagbeutel und Schraubenverwendung Beschlagbeutel Fachboden (BB 1468710) Bodenträger ø 3 mm, verzinkt zur Auflage der Fachböden Beschlagbeutel Fachboden (BB 1764368) Bodenträger ø 3 mm, verzinkt zur Auflage der Fachböden Stahlstift ø 3 * 24 mm, vernickelt zur beidseitigen Auflage der Fachböden bei Mittelseiten Beschlagbeutel Kippsicherung (BB1583731) Allzweckdübel 8 * 50 mm für Kippsicherung...
- Seite 5 Beschlagbeutel und Schraubenverwendung Beschlagbeutel Fußgestell (BB 1764444) Hutmutter M8 zur Verschraubung der Füße mit dem Gestellrahmen Unterlegscheibe zur Verschraubung der Füße mit dem Gestellrahmen Nivellierbolzen M8 wird in die Füße geschraubt und kann von oben durch den Rahmen und von unten durch die Füße justiert werden Beschlagbeutel Falzunterlegscheibe (BB 1615118) Flachkopschraube M5 * 12 mm...
-
Seite 6: Montage Auf Gleitfüßen
Montage auf Gleitfüßen Schubkästen vor Montage der Füße herrausnehmen der untere Boden jedes Möbels ist zur Montage von höhenverstellbaren Gleitfüßen aus schwarzem Kunststoff vorbereite 60 cm breite Möbel haben 4 Gleitfüße 120 cm breite Möbel haben 5 Gleitfüße das Unterteil des Gleitfußes in den vorgebohrten Löchern verschrauben das Oberteil des Gleitfußes bis zum Anschlag auf das Unterteil drehen durch das Bohrloch im unteren Korpusboden die Gleitfüße mit einem Inbusschlüssel SW8 so justieren, dass das Möbel waagerecht steht... -
Seite 7: Montage Auf Füße
Montage auf Füße die Füße werden in den für die Gleitfüße vorbereiteten Bohrungen im unteren Boden befestigt 120 cm breite Möbel können optional mit einem mittigen Stützfuss ausgerüstet werden Außenelemente mit Eck- und Kombifüßen bestücken Eckfuß Stützfuß Kombifuß Einschubelemente auf die Kombifüße der Außenelemente stellen und miteinander verschrauben Bohrlöcher innen im Korpusboden mit Abdeckkappen verschließen... -
Seite 8: Montage Auf Kufen
Montage auf Kufen die Kufen werden in den für die Gleitfüße vorbereiteten Bohrungen im unteren Boden verschraubt Außenelemente mit Eck- und Kombikufen bestücken Einschubelemente auf die Kombikufen der Außenelemente stellen und miteinander verschrauben Eckkufe Bohrlöcher innen im Korpusboden mit Abdeckkappen verschließen die Plättchen zur Höhenjustierung von unten in die Bohrlöcher in der Unterseite der Kufen stecken... -
Seite 9: Montage Auf Fußgestell
Montage auf Fußgestell Höhenverstellung Kufenbefestigung Verschraubung Gestell Korpus Kufen an den Rahmenquerstücken anschrauben (Hutmutter M8 mit Unterlegscheibe), Schrauben noch nicht ganz festziehen Falzunterlegscheibe Fußgestell waagerecht ausrichten, Höhenverstellung von oben durch den Rahmen mit Schlitzschraubendreher Flachstahl nach dem Ausrichten die Schrauben der Kufenbefestigung festziehen Korpusse auf das Fußgestell stellen und in der Länge links und rechts mit gleichmäßigem Überstand zu den Rahmenenden ausrichten... -
Seite 10: Korpusse Verschrauben
Korpusse verschrauben Korpusse müssen miteinander verschraubt werden die Seiten sind hierfür mit Bohrungen vorbereitet geschlossene Korpusse mit 4 Gewindehülsen M4 * 22 mm und je Hülse einer Verbindungsschraube M4 * 8 mm und M4 * 15 mm verschrauben geschlossene Korpusse und offene Korpusse mit 4 Gewindehülsen M4 * 22 mm und je Hülse einer Verbindungsschraube M4 * 8 mm und M4 * 15 mm verschrauben offene Korpusse mit 4 Gewindehülsen M4 * 15 mm und Verbindungsschrauben M4 * 8 mm verschrauben... -
Seite 11: Kippsicherung Montieren
Kippsicherung montieren Schubkkasten herausnehmen Türen herausnehmen die Bohrungen in der Rückwand sind nicht vorgebohrt Löcher für die Kippsicherung durchbohren mit einem Klotz rückseitig gegenhalten um ein Ausreißen zu vermeiden Dübelloch anzeichnen und bohren Schraube mit Beilagscheibe nicht zu fest anziehen, damit sich die Rückwand nicht verbiegt, eventuell Spalt zwischen Wand und Rückwand mit Unterlegmaterial ausfüllen... -
Seite 12: Verstärkungsschiene
Verstärkungsschiene alle Korpusse B1200 sind werkseitig mit einer Verstärkungsschiene unter dem oberen Boden ausgestattet Verstärkungsschienen über die Verstellschrauben vorspannen und Böden ausrichten (Inbus 3 mm) Innenschubkasten montieren Montage hinter Türen zur Montage von Innenschubkästen hinter Türen müssen Beistoßblenden in die Korpusse geschraubt werden die Blenden sind passend zur Lochreihenbohrung zur Verschraubung vorgebohrt Spax 3,5 * 40 mm für die Beistoßblende verwenden... -
Seite 13: Fachböden
Fachböden Fachbodenträger einstecken und Fachboden auflegen alle Korpusse mit Türen und Klappen sind mit einem Fachboden ausgestattet der Fachboden hinter der Klappe liegt über dem Seilzug Außenseiten offenes Element: Fachbodenträger einstecken und Fachboden auflegen Mittelseite offenes Element Stahlstift durch die Fachbodenbohrung der Mittelseite stecken und beidseitig Fachboden auflegen Edit / Q... -
Seite 14: Türen Und Klappen Einstellen
Türen und Klappen einstellen Türeinstellung Türen über die 3-dimensionale Bandverstellung justieren (Abdeckkappen der Topfbänder entfernen) Seitenverstellung (vorne auf Bandarm) Höhenverstellung (mittig auf Bandarm) Tiefenverstellung (hinten auf Grundplatte) über den Magnetschnäpper durch Drehen die Tür- und Klappenebene und den Rücksprung der Front zum Korpus justieren Klappeneinstellung Öffnungskraft und Öffnungswinkel am Seilzug justieren (werkseitig voreingestellt) -
Seite 15: Schubkasten Einstellen
Schubkasten einstellen Edit / Q... - Seite 16 Schubkasten einstellen Edit / Q...
- Seite 17 Schubkasten einstellen Edit / Q...
- Seite 18 Schubkasten einstellen Edit / Q...
-
Seite 19: Pflegehinweise
Niemals mit großem Druck auf einer Stelle reiben! ALLGEMEINE HINWEISE Piure fertigt seine Produkte nach dem heutigen Stand der Technik und entsprechend den geltenden Vorschriften und Regeln. Trotzdem können von diesen Produkten Gefahren für Personen und Sachwerte ausgehen, wenn: –... - Seite 20 Thank you – we hope you enjoy your PIURE product! www.piure.de...
