x1
Korpus pojazdu
x1
Kierownica
x2
Podłokietnik
x4
Tuleja
x2
Silnik napędowy
x1
Pilot zdalnego
sterowania
102

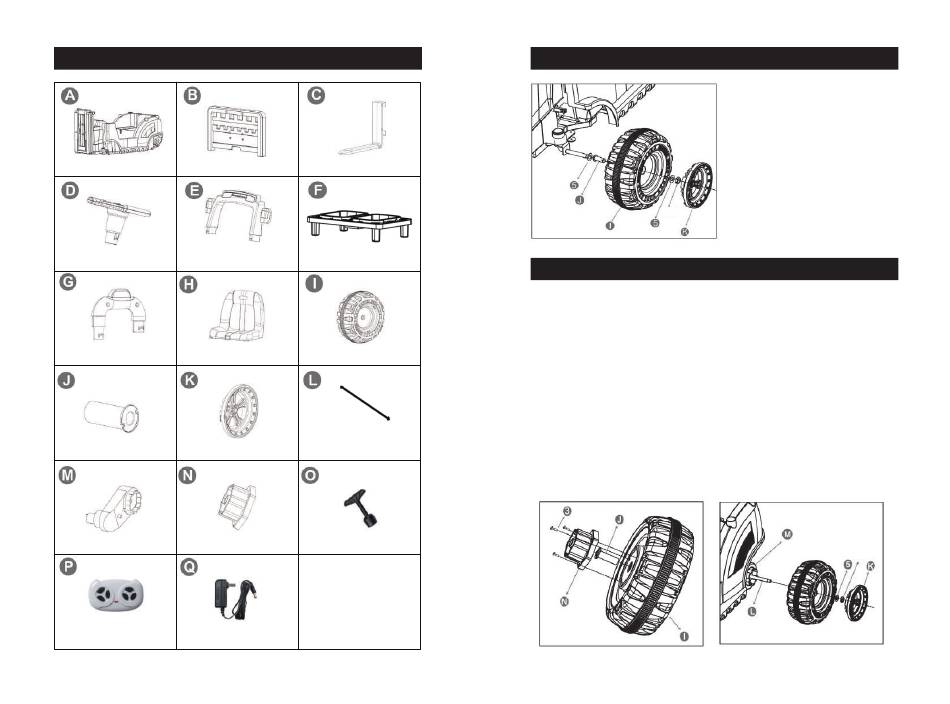

Parts List
x1
x2
Płyta podnośnika
Ramię podnośnika
x1
x1
Rama przedniej
Podstawa podnośnika
szyby
x1
x4
Siedzisko
Koło
x4
x1
Tylna oś
Kołpak
(+ 2 nakrętki)
x2
x2
Łącznik koła
Klucz
napędowego
x1
Ładowarka
Montaż przednich kół
nakrętka
Montaż tylnych kół
1.Odkręć nakrętki (2 szt.) z tylnej osi.
2. Przełóż tylną oś przez otwory w korpusie pojazdu, tak aby długość
obu końców osi była taka sama. Zamocuj silnik napędowy „L" po lewej
stronie, a silnik napędowy „R" po prawej stronie tylnej osi.
3. Umieść tuleję (J) po wewnętrznej stronie koła. Wyrównaj łącznik
koła napędowego (N) z otworem w kole i zamocuj za pomocą 3
wkrętów z okrągłym łbem 4x12mm (3). Zamocuj oba tylne koła w ten
sam sposób.
4. Nasuń koło z łącznikiem na tylną oś. Następnie nasuń podkładkę i
dokręć nakrętkę. Załóż kołpak (K) na koło. Powtórz, aby zamocować
drugie koło. UWAGA: Obracaj dwa plastikowe klucze (po jednym z
każdej strony) w przeciwnych kierunkach, aby dokręcić nakrętki.
1. Obróć pojazd do góry nogami i
połóż go na równym podłożu.
Odkręć nakrętki (2 szt.) z
przedniej osi.
2. Nasuń na przednią oś kolejno
podkładkę (5), tuleję (J), koło (I) i
podkładkę (5). Wyrównaj tuleję z
elementem koła. Następnie
dokręć nakrętkę na końcu osi i
załóż kołpak (K).
nakrętka
103
