x1
Karosserie
x1
Lenkrad
Frontscheibenrahmen
x2
Seitliche Armlehne
x4
Sockel
x2
Antriebsmotor
x1
Fernbedienung
30

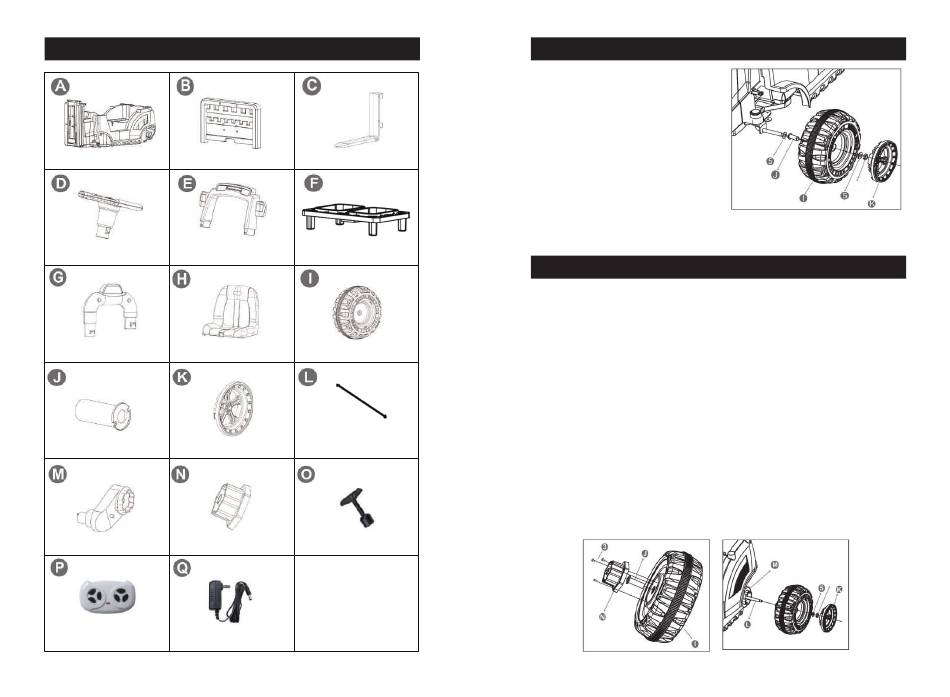

Stückliste
x1
x2
Gabelhalter
Gabelstaplergabel
x1
x1
Palette
x1
x4
Sitz
Rad
x4
x1
Hinterachse
Radabdeckung
(2 Muttern)
x2
x2
Verstellbarer
Antriebsanschluss
Schraubenschlüssel
x1
Ladegerät
Montage der Vorderräder
1. Drehen Sie das Fahrzeug um und
stellen Sie es auf eine ebene Fläche.
Entfernen Sie die 2
Vorderachsmuttern.
2. Setzen Sie die Unterlegscheibe,
die Buchse, das Rad und die
Unterlegscheibe der Reihe nach in
die Vorderachse ein (wobei die
Buchse mit der Innenseite des Rads
ausgerichtet ist) und sichern Sie sie
mit der Mutter. Zum Schluss die Radabdeckung aufstecken.
Montage der Hinterräder
1. Entfernen Sie die 2 Teile der Hinterachsmuttern.
2. Führen Sie die Hinterachse durch die Karosserie und vergewissern Sie
sich, dass die Hinterachse auf beiden Seiten gleichmäßig positioniert ist.
Installieren Sie die Antriebsmotoren „L" und „R" jeweils auf der linken und
rechten Seite der Hinterachse.
3. Setzen Sie eine Steckdose in das Rad ein. Richten Sie den
Radanschluss mit dem Schraubenloch des Rads aus, verwenden Sie 3
Stück M4*12-mm-Rundkopfschrauben, um ihn zu befestigen (insgesamt
zwei Räder werden gemäß diesen Schritten installiert).
4. Schieben Sie ein Rad mit dem angetriebenen Anschluss auf die
Hinterachse, legen Sie eine M12-Unterlegscheibe auf und befestigen Sie
es schließlich mit einer Mutter. Installieren Sie eine Radabdeckung.
Wiederholen Sie den Vorgang auf der anderen Seite.
HINWEIS: Verwenden Sie zwei Kunststoffschlüssel (einen auf jeder Seite)
und drehen Sie sie in entgegengesetzte Richtungen, um die Muttern
festzuziehen.
Mutter
Mutter
